PLED09S开路保护器应用领域电路设计

PLED09S开路保护器是一种用于检测和保护电路开路的电子元件，通常应用于LED驱动、电源管理、工业控制等领域。以下是其应用领域及电路设计要点：

一、PLED09S主要应用领域

LED驱动电路
- 用于LED灯带、显示屏、照明系统中，防止因LED开路导致电路失效或损坏驱动芯片。
- 在恒流驱动电路中，当某颗LED开路时，保护器可旁路故障支路，确保其他LED正常工作。
电源管理
- 在DC-DC转换器或线性电源中，检测输出端开路状态，避免空载或异常时电源过压。
工业控制与自动化
- 保护传感器、执行器或通信线路的开路故障，提高系统可靠性。
汽车电子
- 用于车灯、仪表盘等低压电路中，防止开路导致控制模块损坏。

二、典型电路设计示例

1. LED驱动保护电路

plaintext

  +Vin ──┬───[LED1]───[LED2]───[LEDn]───┬── GND
         │        │        │         │
         │       [PLED09S] [PLED09S]  [PLED09S]
         └──────────────────────────────┘

功能：当某颗LED开路时，对应的PLED09S自动导通，形成旁路，保持电流通路。

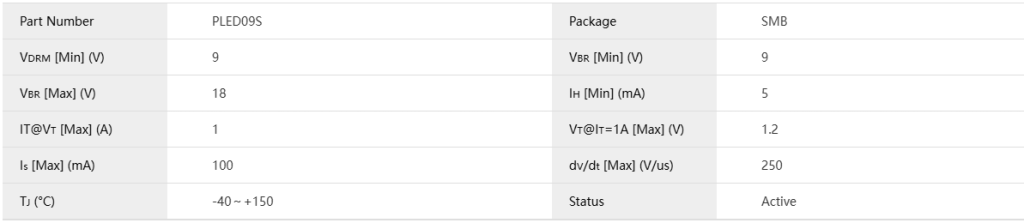

关键参数：
- 工作电压范围（需匹配LED驱动电压）。
- 触发电流阈值（通常为微安级）。

2. 电源输出开路保护

plaintext

  +Vout ────┬───[负载]─── GND
            │
          [PLED09S]
            │
           [电阻] ─── GND

功能：当负载断开时，PLED09S检测到开路，通过下拉电阻触发保护信号（如关闭电源或报警）。

三、设计注意事项

电压与电流匹配
- 确保PLED09S的额定电压（如24V、48V）覆盖电路最大工作电压。
- 旁路电流能力需满足负载需求。
触发灵敏度
- 根据负载特性调整保护器的触发阈值，避免误动作（如短暂干扰）。
热管理
- 在高电流应用中，PLED09S可能发热，需考虑散热设计（如PCB铜箔散热）。
并联/串联配置
- 多路保护时，需独立配置PLED09S，避免相互干扰。
EMC兼容性
- 在工业或汽车环境中，增加滤波电容（如0.1μF）抑制噪声。

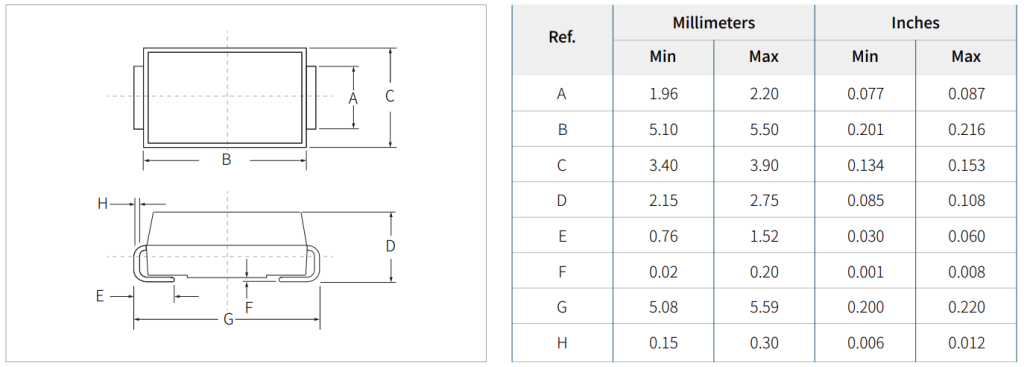

四、选型参考

兼容型号：PLED05S（低压版）、PLED12S（高压版）。
替代方案：若需更灵活的保护，可选用电压监控IC（如TL431）搭配MOSFET实现。
