PLED18F 开路保护器（Open-Circuit Protector）通常用于保护PLED（聚合物发光二极管）电路在开路故障时避免损坏驱动芯片或其他组件。以下是其应用领域和电路设计的关键要点：
一、PLED18F开路保护器的应用领域
- LED显示系统
- 防止单个PLED开路导致整条LED灯串熄灭或驱动IC过压损坏。
- 适用于柔性屏、广告屏、仪表背光等。
- 汽车照明
- PLED用于车内氛围灯、仪表盘照明，开路保护可提高系统可靠性。
- 工业设备状态指示
- 在PLC控制面板、仪器指示灯中，防止开路导致误判。
- 消费电子
- 智能手机副屏、可穿戴设备的PLED驱动保护。
- 医疗设备
- 确保关键照明（如手术灯、监护设备）的稳定性。
二、PLED18F开路保护器电路设计
1. 基本保护方案
当PLED开路时，保护器需提供旁路路径，避免驱动IC输出端电压骤升而损坏。
（1）并联稳压二极管（Zener）保护
- 原理：当PLED开路，输出电压超过Zener击穿电压时，电流经Zener回流，限制电压。
- 电路示例：复制下载[驱动IC] ----> [PLED18F] ----> [电阻] ----> GND | [Zener二极管] | GND
- 选型：Zener电压略高于PLED正常工作电压（如PLED工作电压5V，选5.6V Zener）。
（2）MOSFET开关保护
- 原理：检测PLED电流，若开路则MOSFET导通旁路电流。
- 电路示例（使用N-MOSFET）： [驱动IC] ----> [PLED18F] ----> [电流检测电阻] ----> GND | [比较器] ----> [MOSFET栅极] | GND
- 关键元件：
- 比较器（如LM393）检测电流是否低于阈值。
- MOSFET（如AO3400）作为开关。
（3）专用保护IC方案
- 部分LED驱动IC（如TPS9266x）自带开路保护功能，无需外接电路。
2. 增强型保护设计（多PLED串联情况）
若多个PLED串联，单个开路可能导致整个灯串失效，可采用 逐点保护 方案：
- 每个PLED并联一个稳压管或可控硅（TRIAC），在开路时提供电流路径。
- 使用智能驱动IC（如MAX16834），支持自动检测并跳过故障LED。
3. 关键设计注意事项
- 响应速度：保护电路应在μs级动作，避免驱动IC承受过压。
- 功耗优化：Zener或MOSFET在保护状态时不应产生过大功耗。
- EMC问题：高频PWM调光可能干扰保护电路，需加滤波（如RC低通）。
- 热管理：长时间保护状态下，Zener或MOSFET可能发热，需适当散热。
4. 典型应用电路
方案1：Zener二极管保护（低成本）
plaintext
[恒流驱动IC] ----[PLED18F]----[电流检测电阻]----GND | [5.6V Zener] | GND
方案2：MOSFET+比较器保护（高精度）
plaintext
[恒流驱动IC] ----[PLED18F]----[10mΩ检流电阻]----GND | [比较器]--(检测电压)--[MOSFET] | GND
三、总结
| 保护方案 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| Zener二极管 | 简单、低成本 | 功耗较高 | 低功率PLED系统 |
| MOSFET开关 | 低功耗、响应快 | 电路较复杂 | 高可靠性工业应用 |
| 专用驱动IC | 集成化、免外置电路 | 成本较高 | 高端显示/汽车照明 |
推荐选择：
- 若PLED18F用于消费电子，Zener方案足够。
- 若用于汽车或医疗，建议MOSFET或专用IC方案。
如需更具体的参数计算或PCB布局建议，可提供PLED18F的规格书进一步优化设计。

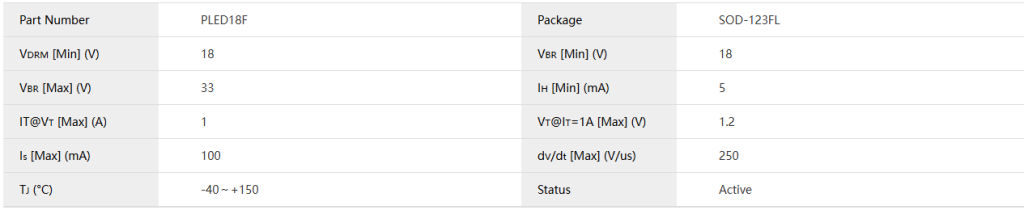

电性参数

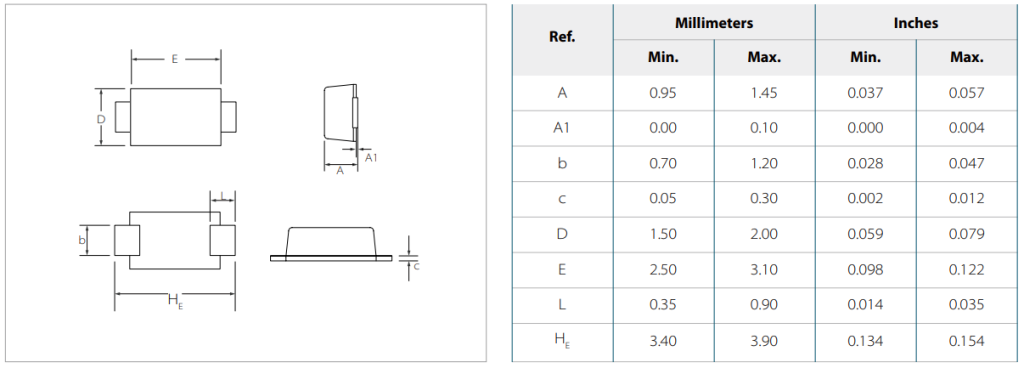

封装尺寸
数据手册
供货情况
PLED18F系列产品采用SOD-123FL封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-pled/pled18f/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
