PLED18S 是一款特定型号的 LED 驱动芯片或 LED 相关元件（具体需根据厂商资料确认）。其应用领域和电路设计通常围绕高效、稳定的 LED 驱动和控制展开。以下是其可能的应用领域及电路设计要点：

一、PLED18S 典型应用领域

  1. 通用照明
    • 室内/室外 LED 灯具（如球泡灯、筒灯、路灯）。
    • 需要恒流驱动的场景，确保 LED 亮度一致性和长寿命。
  2. 背光系统
    • 液晶显示器（TV、显示器、手机屏幕）的 LED 背光驱动。
    • 支持多通道调光，实现高动态对比度。
  3. 汽车照明
    • 车灯（日间行车灯、尾灯、内饰氛围灯），需符合汽车级 EMI/EMC 要求。
    • 耐高压、抗干扰设计。
  4. 工业设备
    • 仪器面板指示、工业照明，适应宽电压输入（如 12V/24V 系统）。
  5. 智能照明
    • 配合 PWM 或模拟调光，支持 IoT 控制（如 DALI、0-10V 调光）。

二、电路设计关键要点

1. 典型电路结构

  • 输入级：
    • 整流滤波（AC-DC 应用）或 DC 输入保护（如防反接二极管、TVS 管）。
  • 驱动核心：
    • PLED18S 作为恒流源，外置功率 MOSFET（如需升压/降压）。
    • 电流采样电阻（Rsense）设定输出电流：Iout = Vref/Rsense（参考数据手册公式）。
  • 输出级：
    • LED 串/并联配置，注意电压/电流匹配。
    • 开路/短路保护电路（如齐纳二极管钳位）。

2. 关键元件选型

  • 电感/电容：根据开关频率选择低 ESR 元件（如 Buck/Boost 拓扑）。
  • 散热设计：PLED18S 或外置 MOSFET 的散热片/PCB 铜箔布局。
  • 调光接口：
    • 若支持 PWM 调光，需配置合适频率（如 100Hz-1kHz）和电平匹配电路。

3. 保护功能设计

  • 过压保护（OVP）：通过分压电阻监测输出电压。
  • 过温保护（OTP）：利用 NTC 或芯片内置保护。
  • EMI 抑制：输入滤波电感、X/Y 电容布局。

4. 示例电路（Buck 拓扑）

plaintext

Vin ──┬───[电感]───┬── LED+ ──┐
      │           │          │
    [MOSFET]    [二极管]      [Rsense]
      │           │          │
    GND ─────────┴───────── LED- ── GND
  • PLED18S 控制 MOSFET 的 PWM 占空比，调节 LED 电流。

三、设计注意事项

  1. 数据手册优先：
    • 确认 PLED18S 的具体规格（如输入电压范围、输出电流能力、封装热阻）。
  2. PCB 布局：
    • 大电流路径短而宽，避免地线噪声干扰控制信号。
  3. 效率优化：
    • 选择低导通电阻的 MOSFET 和高效率拓扑（如同步整流）。

四、调试技巧

  1. 上电前检查极性，避免 LED 反向电压。
  2. 示波器观测 PWM 信号和 LED 电流纹波。
  3. 逐步增加负载，测试热稳定性。

如需更具体的电路设计，建议提供 PLED18S 的官方数据手册或详细参数。

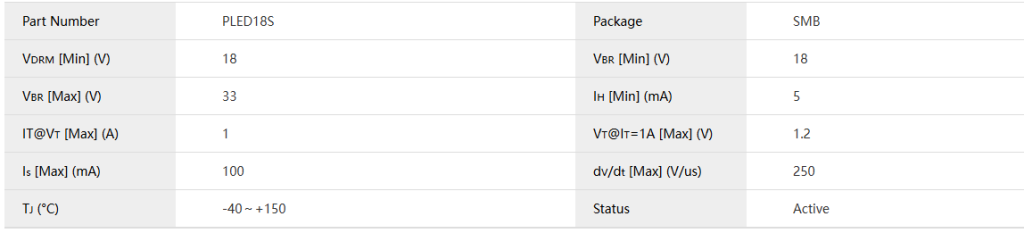

电性参数

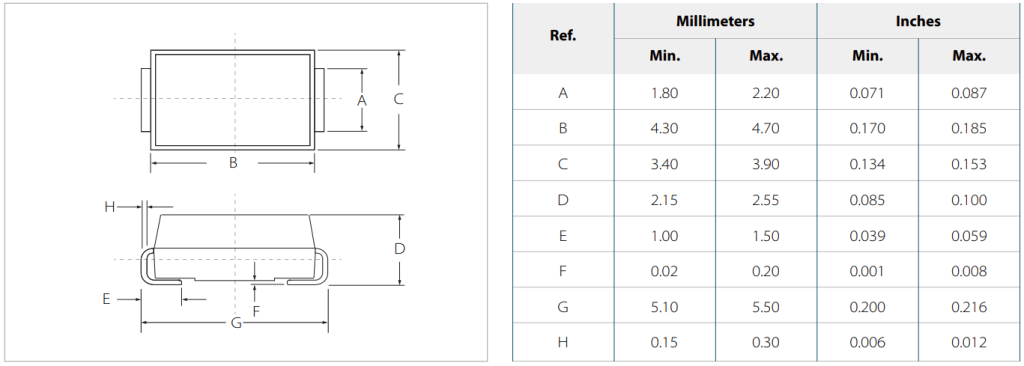

封装尺寸

数据手册

PLED18S 开路保护器 数据手册下载

供货情况
PLED18S系列产品采用SMB封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-pled/pled18s/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
