S8050小信号三极管应用领域电路设计方案及数据手册

S8050 是一款经典的 NPN 小信号三极管（BJT）。它凭借成本低、驱动能力适中（最大集电极电流约 500mA-1.5A），在电路设计中扮演着开关和放大器两个核心角色。

以下是基于 S8050 的 4 个典型应用方案，覆盖了从简单的开关控制到音频放大等不同场景。

这是 S8050 最广泛的应用，作为 MCU 的 GPIO 与外部负载（如继电器、LED）之间的桥梁，实现“弱电控强电/大电流”。

核心拓扑：MCU GPIO → 基极电阻 (R1) → S8050 基极；负载（继电器线圈/LED）接于电源与 S8050 集电极之间；发射极接地。
关键参数计算（以驱动 5V/40mA 继电器为例）：
- 基极电阻 (R1)：为确保 S8050 完全导通（饱和状态），基极电流需足够。R1 = (V_GPIO - V_BE) / I_B。若 V_GPIO = 3.3V, V_BE ≈ 0.7V, 取 I_B ≈ 2mA，则 R1 ≈ 1.3kΩ，实际常用 1kΩ。
设计要点：
- 续流二极管（必须）：驱动继电器等感性负载时，必须在负载两端反向并联二极管（如 1N4148/1N4007），以吸收断电瞬间产生的反向电动势，保护 S8050 不被击穿。

利用 S8050 的开关特性，通过 MCU 输出 PWM（脉冲宽度调制）信号，可以控制 LED 灯串的平均电流以实现调光。

核心拓扑：MCU PWM 输出 → 1kΩ 电阻 → S8050 基极；LED 灯串与限流电阻串联后接于电源与集电极之间。
参数计算（以驱动 3 颗串联白光 LED，VCC=12V，I_LED=150mA 为例）：
- LED 限流电阻 (R2)：R2 = (V_CC - V_LED - V_CE(sat)) / I_LED。其中 V_LED ≈ 9V，V_CE(sat) ≈ 0.5V。计算得 R2 ≈ 16.7Ω，实际可选用 15Ω 或 18Ω（功率需大于 0.4W）。

S8050 可与互补 PNP 管 S8550 组成 Class B 推挽功率放大器，用于驱动小喇叭或耳机。

利用两个三极管的正反馈实现“按一下启动，再按一下停止”的功能，常用于电机或设备的简易控制。

核心拓扑：S8050 与 S8550 组合，利用输出信号反馈至输入，形成自锁（保持）状态。通过按钮触发 Q1 导通，进而驱动 Q2 导通并为负载供电，同时 Q2 的输出通过反馈回路维持 Q1 导通，实现自锁。

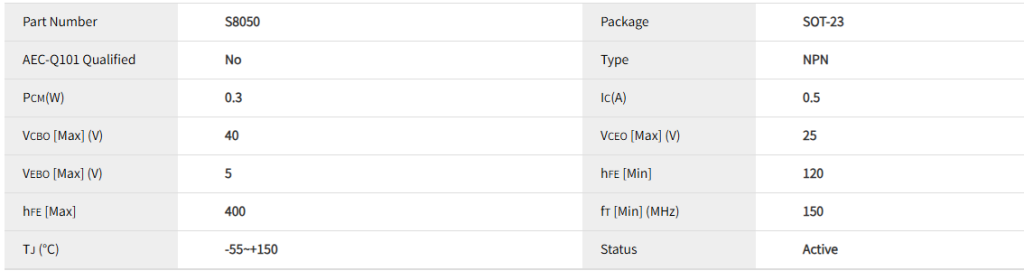

电性参数

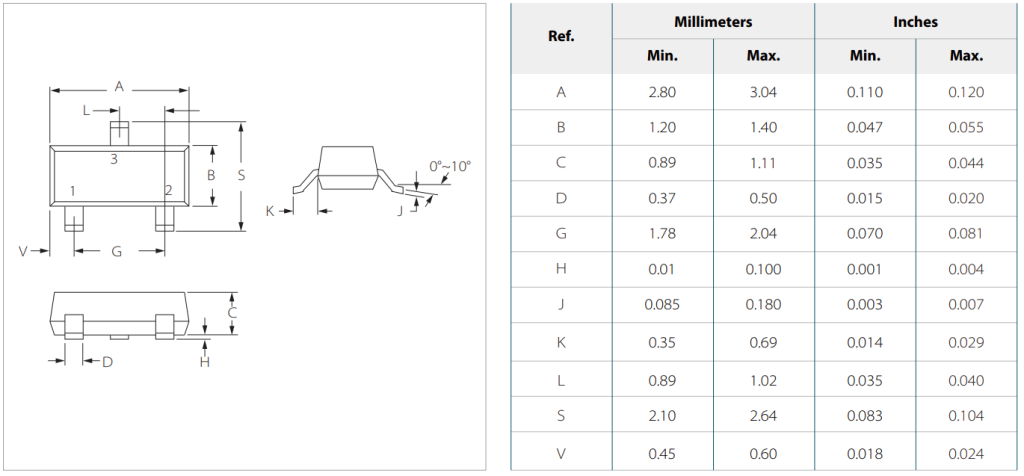

封装尺寸
