S9013小信号晶体管应用领域电路设计方案及数据手册

典型应用领域

凭借 500mA 的电流处理能力和高达 150MHz 的特征频率，S9013 在以下领域应用广泛：

• 开关控制：用作电子开关，驱动各类小功率直流负载，如 LED、蜂鸣器、继电器、微型直流电机及小型风扇等。
• 信号放大：在音频处理电路中放大声频信号，也用于构建振荡器，产生时钟或调制信号。高达150MHz的特征频率则使之可用于FM收音机等射频电路。
• 逻辑电平转换：利用其开关功能连接不同工作电压的数字电路，如在 3.3V 逻辑和 5V 器件之间进行通信。
• 电源管理：在各类电源管理单元中，常作为高效开关管使用。
• 互补推挽输出：常与PNP对管（如S9012）配合，构成简单的推挽功率放大级或输出级电路。

典型电路设计详解

1. 开关电路

这是 S9013 最基本、最常见的应用。通过基极（Base, B）的小电流，控制集电极（Collector, C）与发射极（Emitter, E）之间大电流的通断，如同一个电子控制的无触点开关。

[电路图]

text

             VCC (5V - 12V)
                  +
                  |
                  |        Rc      Load (如 LED)
                  +--------/\/\/----+
                  |                 |
                  |                 C
                  |                 |
Control Signal ---+----Rb----+------B   S9013 (NPN)
                  |          |      |
                  |          |      E
                  |          |      |
                  +----------+------+
                                  |
                                 GND

（图注：部分原理图中负载可能直接与集电极串联，省略了Rc）

设计要点与关键参数计算：

1. 限流电阻 (Rb)：保护基极和控制芯片IO口，防止过流烧毁。其阻值根据驱动电流需求计算。为确保晶体管进入饱和区，一个实用的设计准则是 Ib = Ic / 10。
   • 假设驱动一个 100mA 的负载，则 IB=100mA/10=10mAIB​=100mA/10=10mA。
   • 若控制信号高电平为 5V，基极-发射极压降 VBE≈0.7VVBE​≈0.7V，则 Rb=(5V−0.7V)/10mA=430ΩRb​=(5V−0.7V)/10mA=430Ω，可选用标称值 470Ω 的电阻。
2. 下拉电阻 (R2)：在基极与发射极（或GND）之间，通常是一个10kΩ量级的电阻，用于在控制信号为高阻态时，确保基极被拉至低电平，使晶体管可靠截止，防止误触发。
3. 负载限流：驱动LED时，必须串联一个限流电阻 (Rc)。如果负载是继电器或小电机等自身内阻较大的感性元件，也需留意控制芯片的逻辑。S9013集电极最大电流为500mA，设计电流时建议留有余量，例如控制在250mA以内。
4. 保护二极管：若驱动继电器、电机等感性负载，必须在负载两端反向并联一个续流二极管（如1N4148），用于吸收关断瞬间产生的反向感应电动势，以保护S9013不被击穿。

2. 放大器电路

以最基础的共发射极放大电路为例，它利用S9013的电流放大作用，将输入的微弱信号（如来自麦克风）进行电压和电流放大。

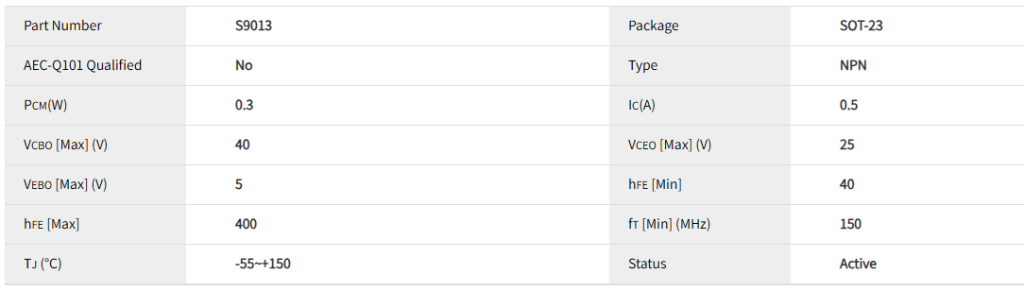

电性参数

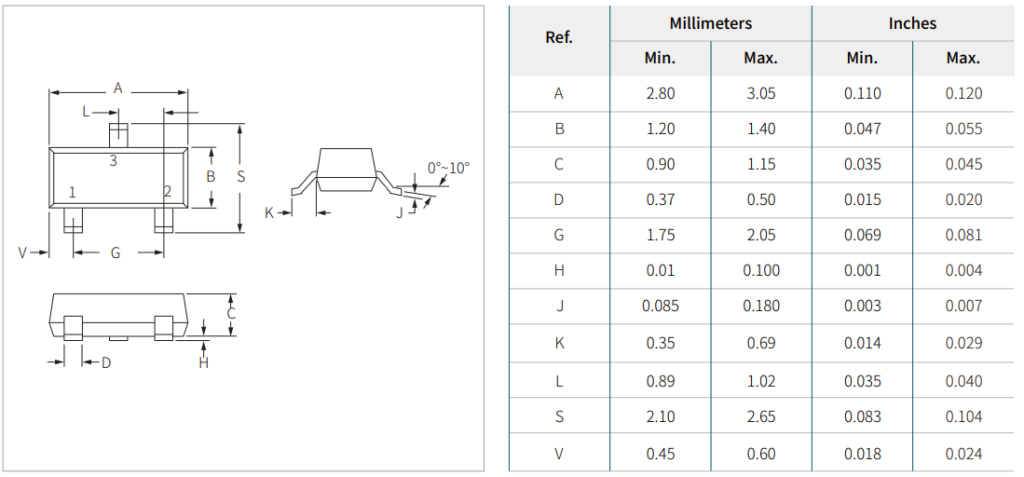

封装尺寸

数据手册

供货情况
S9013系列产品采用 SOT-23 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/small-signal-transis/s9013/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。

关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
