SD03静电抑制器（ESD保护器件）广泛应用于电子电路中，用于防护静电放电（ESD）对敏感元件的损害。以下是其典型应用领域及电路设计要点：
一、主要应用领域
- 通信设备
- 应用场景：RJ45接口、USB端口、HDMI接口、天线模块等。
- 作用：防止热插拔或环境静电损坏PHY芯片、射频模块等。
- 消费电子
- 场景：智能手机（Type-C接口、耳机孔）、平板电脑、触摸屏。
- 需求：满足IEC 61000-4-2标准（接触放电8kV，空气放电15kV）。
- 工业控制
- 场景：RS485/RS232通信、CAN总线、传感器接口。
- 挑战：抑制工业环境中的高频噪声和突发脉冲。
- 汽车电子
- 场景：车载娱乐系统（LVDS接口）、OBD接口、电池管理系统（BMS）。
- 标准：需符合AEC-Q101车规认证。
- 医疗设备
- 场景：患者监护仪、医疗传感器接口。
- 要求：高可靠性，避免漏电流影响信号精度。
二、电路设计要点
1. 选型参数
- 工作电压：SD03的钳位电压需高于电路正常工作电压（如5V接口选5.5V的SD03）。
- 响应时间：通常＜1ns，确保快速泄放ESD能量。
- 电容值：高频接口（如USB3.0）选择低电容（＜1pF）型号，避免信号衰减。
2. 典型电路接法
- 单线保护（如USB数据线）：plaintextUSB_D+ ──┤ SD03 ├── GND USB_D- ──┤ SD03 ├── GND
- 差分线保护（如HDMI）：
需选用低电容差分对保护器件（如SD03D），并联在信号线与地之间。
3. PCB布局注意事项
- 位置：尽量靠近接口端子（如USB连接器），优先于其他滤波元件。
- 接地：使用短而宽的走线连接至系统地，避免寄生电感影响泄放路径。
- 多通道保护：若保护多根信号线（如8路RJ45），可采用阵列封装（如SD03-8）。
4. 与其他器件的配合
- TVS二极管：用于更高能量的浪涌防护（如电源线）。
- 磁珠/电感：在SD03后级串联，抑制高频噪声传导。
- 共模扼流圈：差分接口中与SD03配合使用（如USB2.0的EMI滤波）。
三、失效模式与验证
- 失效测试：
- 进行IEC 61000-4-2 ESD测试后，检查信号完整性（眼图、误码率）。
- 测量漏电流（应＜1μA@额定电压）。
- 冗余设计：
对关键接口（如医疗设备）可并联双SD03，提升可靠性。
四、替代方案对比
| 器件 | 优势 | 局限性 |
|---|---|---|
| SD03 | 低电容，响应快 | 能量耐受较低 |
| TVS二极管 | 高能量吸收 | 电容较大（影响高速信号） |
| 压敏电阻 | 成本低 | 老化问题，响应慢 |
通过合理选型和布局，SD03可有效提升电路的ESD防护等级，确保设备通过EMC测试并延长寿命。设计时需结合具体接口速率、工作环境及成本综合考量。

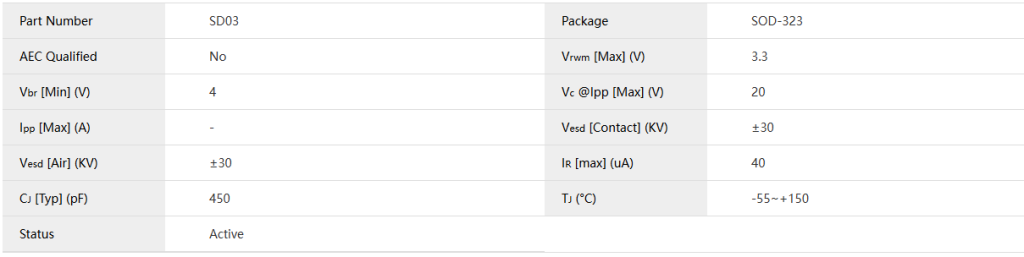

电性参数

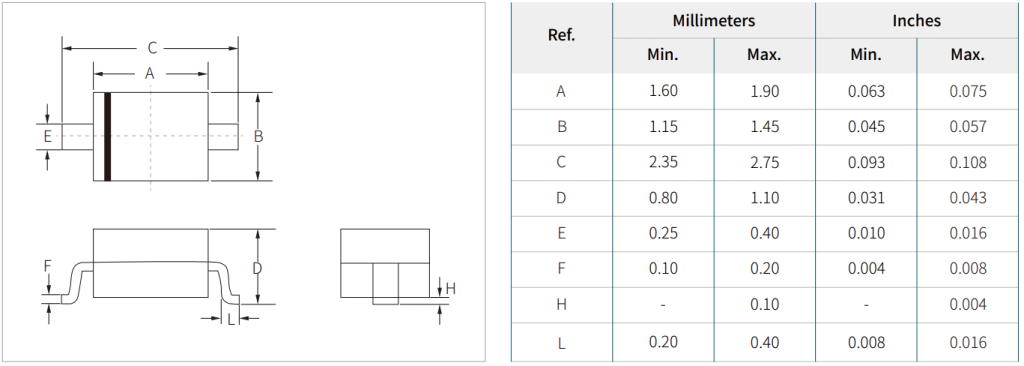

封装尺寸
数据手册
供货情况
SD03系列产品采用SOD-323封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/sd03/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
