SK250-600自恢复保险丝应用领域电路设计方案及数据手册

首先，理解该器件的关键参数是设计的基础：

型号解读：SK250-600通常指在25°C环境温度下，保持电流（Ihold）为2.50A，触发电流（Itrip）为5.0A（一般为Ihold的2倍），最大工作电压为60V的PPTC。
工作原理：正常工作时呈低电阻。当通过电流超过Ihold并达到一定时间（受环境温度影响），器件自身发热导致其电阻急剧增大（呈高阻态），从而限制回路电流，起到保护作用。故障排除后，冷却可自动恢复。
核心特点：自恢复、过流/过热保护、反应速度中等（比快熔保险丝慢，比热保护器快）。

SK250-600凭借其适中的电流规格和60V耐压，广泛应用于以下领域：

USB端口与充电接口保护：
- 应用场景：移动电源、USB集线器、车载充电器、快充头的输出端。
- 保护目的：防止因外部设备短路、负载异常或劣质线缆导致的主电路损坏或过热。
电池包/电池组保护：
- 应用场景：电动工具电池、两轮/三轮车锂电池包、便携式储能电源、无人机电池。
- 保护目的：作为次级过流保护，与MOSFET保护板（一级保护）构成双重防护。防止电芯因外部短路或BMS失效而引发的危险。
DC电源输出端保护：
- 应用场景：适配器、开关电源（尤其是5V/12V/24V/48V输出）、工业控制电源。
- 保护目的：防止负载端短路或过载导致电源损坏或引发安全事件。
电机/马达保护：
- 应用场景：小型直流电机（如风扇、水泵、车窗电机）、步进电机驱动器。
- 保护目的：堵转时电流激增，PPTC可以有效限制电流，保护电机绕组和驱动电路。故障解除（如卡顿消除）后可自动恢复。
通讯端口保护：
- 应用场景：RS-232/485、CAN总线、以太网供电（PoE）设备。
- 保护目的：限制因接线错误、感应雷击或静电引起的浪涌电流，保护接口芯片。

以下是几个经典的设计方案示例：

说明：将PPTC直接串联在需要保护的正极电源线路中。这是最简单有效的方案。
设计要点：
- 确保PPTC的最大电压（60V）高于电路中可能出现的最高电压（包括浪涌）。
- 正常工作时，负载的持续工作电流应小于PPTC的保持电流Ihold（2.50A），并留有一定余量（通常取70%-80%，即实际工作电流建议<2.0A），以防止在高温环境下误触发。
- PCB布局时，PPTC应远离大功率发热元件，避免其因环境温度升高而提前动作。

说明：PPTC（过流保护）与TVS二极管（过压/浪涌保护）协同工作，提供更全面的端口保护。
设计要点：
- TVS的钳位电压需低于后端被保护器件的最大耐压。
- 当TVS因过压而导通大电流时，PPTC会随之动作，切断大电流，防止TVS因持续过功耗而损坏。这种组合在通讯端口和外接电源输入口非常常见。

说明：在电池包中，PPTC通常作为第二道安全防线。
设计要点：
- BMS（一级）：负责高精度过充、过放、过流（快）保护，通过控制MOSFET实现。
- PPTC（二级）：在BMS失效或发生异常慢速过流/外部持续短路时提供备份保护，以及抑制因短路引发的温升。它串联在总输出正极或负极上。
- PPTC的保持电流应选择大于电池包最大持续放电电流，但小于MOSFET和电芯的安全极限电流。

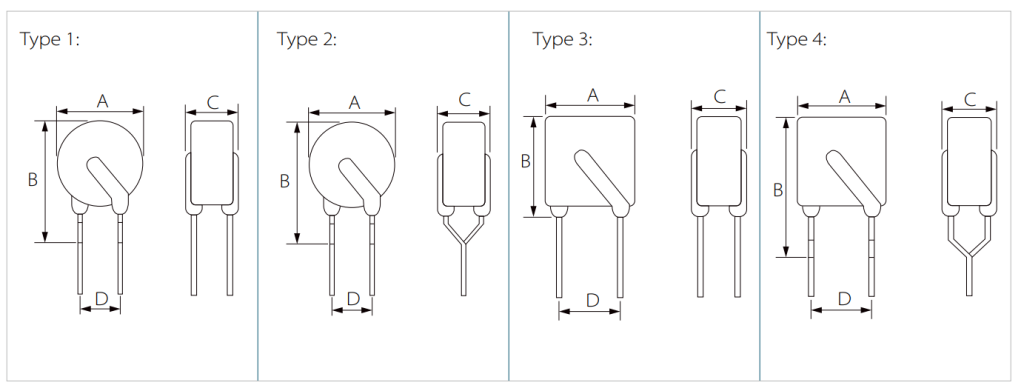

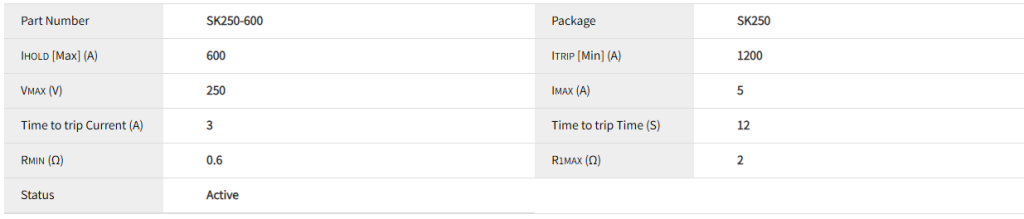

电性参数
