SMBJ64CA 是一款 600W 功率、64V 反向截止电压的表面贴装双向瞬态抑制二极管（TVS）。它能在亚纳秒级时间内响应，将高达数千伏的电压尖峰钳位在安全水平，从而保护后端敏感电路。
📝 核心参数速查
| 参数项 | 典型值 | 说明 |
|---|---|---|
| 反向截止电压 (VRWM) | 64V | 正常工作电压须低于此值，此时TVS处于高阻态 |
| 击穿电压 (VBR) | 71.1V - 78.6V | 开始进入低阻导通状态的电压范围 |
| 钳位电压 (VC) | 103V | 浪涌发生时，端口两端被限制住的最高电压水平 |
| 峰值脉冲功率 (Ppp) | 600W (10/1000μs) | 能承受的最大瞬态浪涌能量 |
| 峰值脉冲电流 (Ipp) | 5.9A (10/1000μs) | 对应最大钳位电压下的浪涌电流能力 |
| 响应时间 | < 1ns | 反应速度极快，属于亚纳秒级 |
| 极性 | 双向 | 正向和反向浪涌都能防护，使用上无需区分方向 |
| 封装 | DO-214AA (SMB) | 标准表面贴装封装，适合自动化生产 |
🎯 主要应用领域
凭借其600W的功率等级和64V的耐压，SMBJ64CA通常应用于以下场景：
- 电源输入保护：广泛应用于48V通信电源、工业开关电源、POE供电设备的输入端，抵御雷击、电网波动带来的过压冲击。
- 工业控制系统：用于PLC（可编程逻辑控制器）的24V I/O端口、传感器接口、现场总线的保护，防止感性负载通断或静电放电损坏接口电路。
- 新能源与汽车电子：用于光伏逆变器的直流侧、充电桩的控制电路、车载12V/24V电子模块的电源入口防护。
- 通信与计算机接口：保护RS-485、RS-232、以太网PHY芯片、VCC总线等易受静电和浪涌攻击的I/O接口。
- 消费电子：用于笔记本电脑、平板电脑、机顶盒等设备的电源端口和外部接口保护。
🛡️ 典型电路保护方案
在实际应用中，SMBJ64CA通常与被保护电路并联，放置在电源入口或关键接口处。下图是一个典型的48V直流电源输入端保护方案：
方案设计要点：
| 设计要点 | 说明 |
|---|---|
| 电压匹配 | TVS的VRWM (64V) 应大于电路最高正常工作电压。对于48V系统，这个裕量很合理，能避免TVS在正常电压波动下误触发 |
| 能量配合 | SMBJ64CA (600W) 适用于中等能量等级的浪涌防护。若设备面临高雷暴区（如户外基站），可能需要更大功率的TVS（如1.5KW系列）或配合气体放电管使用 |
| 安装位置 | TVS应尽可能靠近被保护IC或电源入口，缩短引线长度，降低寄生电感对钳位效果的负面影响 |
| 配合保险丝 | TVS本身能承受短时浪涌，但如果过压持续存在可能导致TVS短路损坏。建议在前端串联保险丝或PTC，在TVS损坏时切断电路 |
🔗 与压敏电阻/PTC的协同应用
14D561KJ压敏电阻 和 SK60-090 PTC自恢复保险丝，SMBJ64CA可以针对低压直流电路构建一个完整的“过压+过流”保护方案：
- 14D561KJ（交流侧）：安装在220V交流输入端，吸收雷击等高能量浪涌
- SK60-090（直流侧串联）：安装在直流电源输出端，提供过流和短路保护
- SMBJ64CA（直流侧并联）：安装在直流电源输出端、紧靠敏感IC处，提供精细的电压钳位保护
协同电路架构：
text
220V AC → 14D561KJ (交流过压保护) → 整流/DC-DC → 48V DC输出
↓
SK60-090 (PTC串联)
↓
SMBJ64CA (TVS并联) → 敏感负载
这种组合在工业电源、通信设备、安防监控等产品中非常常见，可以实现从电源入口到芯片级的全链路保护。
💡 选型注意事项
- 注意极性与封装：SMBJ64CA中的“CA”后缀表示双向（Bi-directional），用于交流或直流电源线时无需区分正负极。如果是单路信号线防护，可选用无“C”的型号（如SMBJ64A）。
- 确认结电容：TVS二极管在信号线上使用时需关注其结电容。SMBJ64CA的结电容在几百pF量级，适用于电源线和低速I/O口，但不适用于高速信号线（如USB、HDMI）。
- 关注工作温度：TVS的工作温度范围为-55℃~+150℃，在高温环境下峰值脉冲功率会降额，需要查阅数据手册确认降额曲线。
- 合理搭配防护器件：对于高能量浪涌场景，建议采用“气体放电管（GDT） + 压敏电阻（MOV）+ TVS”三级防护架构，利用各级器件的响应速度和能量承受能力差异，实现最佳保护效果。

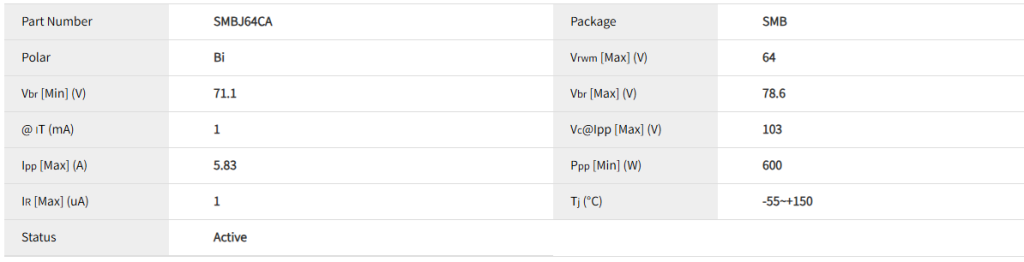

电性参数

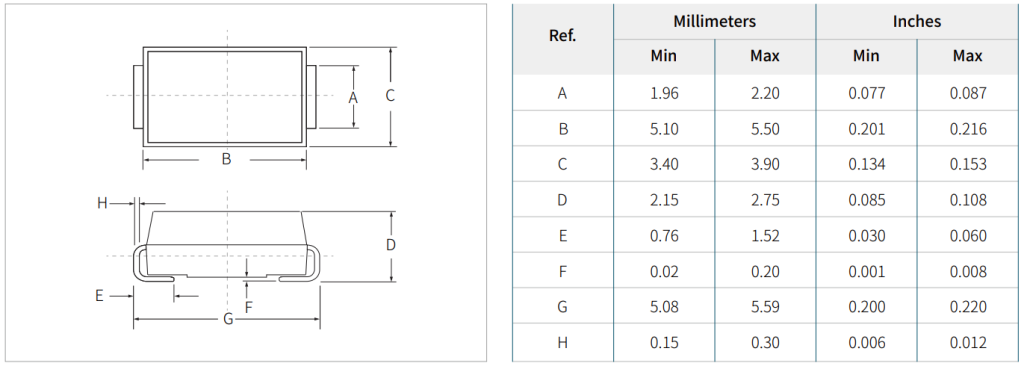

封装手册
数据手册
供货情况
SMBJ64CA系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj64ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
