📊 核心特性参数
SMA2Z5.1A是一款2W的稳压二极管,以下是基于多个品牌(志得、旭昌辉、佑风微等)数据手册整理的关键参数 :
💡 典型电路方案
利用其稳压特性,SMA2Z5.1A在电路中有几种经典用法 。
方案一:基础并联稳压电路
这是最常用的电路,用于从一个较高的、不稳定的直流电压(VINVIN)获得一个相对稳定的5.1V输出(VOUTVOUT),为小电流负载(如MCU、运放、基准源)供电。
- 电路构成:
- 工作原理:
- 稳压过程:当输入电压VINVIN波动时,流过稳压管的电流会变化,但其两端电压(即输出电压)基本维持在5.1V。电阻RR承担了多余的电压降 (VR=VIN−5.1VVR=VIN−5.1V)。
- 负载变化:当负载RLRL变化时,稳压管通过自动调整自身电流来保持总电流不变,从而维持RR上的压降不变,使输出稳定。
- 关键元件计算:
限流电阻RR的取值至关重要。需要确保在所有工作条件下,流过稳压管的电流都在其安全工作区内(大于最小稳压电流Iz,minIz,min,小于最大电流IZM≈354mAIZM≈354mA)。一个简化的计算公式为:R=VIN−5.1VILOAD+IzR=ILOAD+IzVIN−5.1V其中 IzIz 通常取5mA ~ 20mA之间,以保证稳压效果又不至于过热。
方案二:过压保护电路
利用稳压管反向击穿后电压钳位的特性,可以保护后级敏感电路免受输入过压的损害。
- 电路构成:
- 工作原理:
- 正常工作时:输入电压 VINVIN 低于预设的保护点(例如,略低于5.1V + VBEVBE),稳压管截止,三极管基极无电流,也截止。此时负载通过上拉电阻或其他通路得电。
- 过压时:当 VINVIN 升高,使得稳压管击穿,电流流过稳压管和电阻RR到地,在电阻RR上产生的压降会导通三极管。导通的Q1会将输出电压VOUTVOUT钳位在低电平或拉低,从而保护后级电路。
方案三:电平位移电路
在双电源系统或接口电平转换中,用于将数字信号的逻辑电平降低。
- 应用场景:例如,将一个0-5V的数字信号转换为0-3.3V,供给3.3V逻辑的MCU。
- 工作原理:
- 将一个合适的电阻与SMA2Z5.1A串联后,跨接在信号线与地之间。
- 当输入信号为高电平(如5V)时,稳压管击穿,将信号线的电压钳位在5.1V左右,再减去二极管正向压降或配合电阻分压,可以精确得到所需的3.3V电平。
- 当输入信号为低电平(0V)时,稳压管截止,输出也为低电平。
📝 设计注意事项
在设计上述电路时,有几个关键点需要留意:
- 功率耗散:务必计算稳压管在最坏情况下的实际功耗 (PD=Vz×IzPD=Vz×Iz),并确保其小于2W,且留有一定余量。如果功耗接近2W,需要考虑PCB的散热设计 。
- 电阻选型:限流电阻不仅要阻值正确,其自身的功率额定值也必须足够 (PR=IR2×RPR=IR2×R),否则电阻会烧毁。
- 负载匹配:基础的并联稳压电路效率较低,只适合负载电流变化不大且对效率要求不高的场景。如果负载电流很大或变化剧烈,建议使用三端稳压器或DC-DC转换器。
💡 如何区分与选择?
你可以通过以下两个关键点来快速判断你手里的或需要的究竟是哪一种:
- 看功耗:这是最直接的区分方式。2W左右的是稳压二极管;400W左右的是TVS管。
- 看应用目的:
- 如果你的目的是得到一个稳定的5.1V电压(比如给芯片供电、作基准源),那么应该选择稳压二极管。
- 如果你的目的是保护电路不受瞬间高压(如静电、浪涌)损坏,那么应该选择TVS管。
🔋它的具体应用场景主要可以分为以下几类:

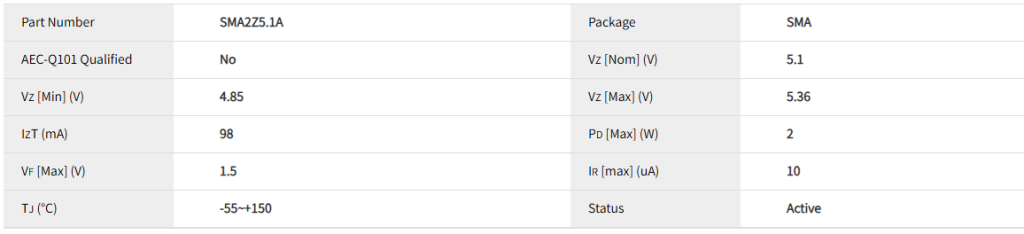

电性参数

封装尺寸

数据手册
供货情况
SMA2Z5.1A系列产品采用 DO-214AC(SMA) 封装,每卷5,000个,如需了解产品详情,请访问https://semiwell.com/product-zener/sma2z5-1a/; 现提供样品,您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景,为电子、汽车和工业市场上的客户提供服务。如果您有技术问题,请按以下方式联系技术支持团队;邮箱:sales06@semiwell.com; 免费技术支持热线:86-21-5484-1002;如需了解更多信息,请访问矽门微Semiwell官方网站:https://semiwell.com
