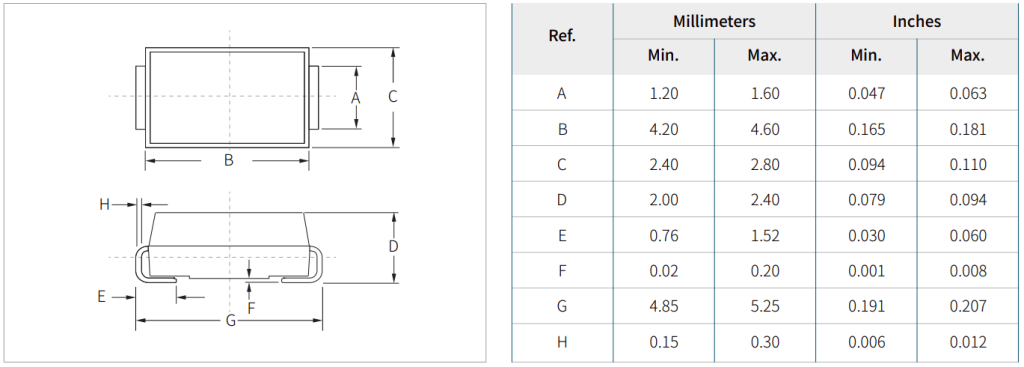

SMA：封装形式，是一种表面贴装的小型封装，适用于高密度PCB。
6J：表示这是一个双向TVS二极管阵列（可能是多路保护或单路双向）。 “J”系列通常表示其钳位性能优化。
15： 击穿电压，这里是15V。对于CA后缀的器件，这通常指其最小击穿电压（Vbr）。
C：通常代表双向极性。
A：代表该系列中的特定版本或精度。

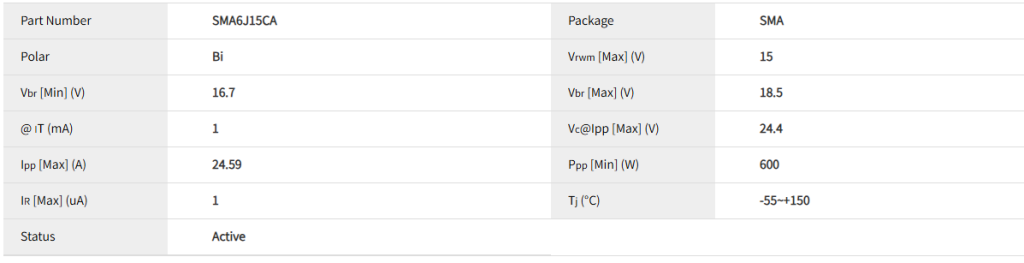

关键电气参数：

工作电压（Vrwm）：通常为13.6V左右。这是电路正常工作时TVS两端承受的最大持续电压，必须略高于被保护线路的正常工作电压。
击穿电压（Vbr）： 15V（最小，@IT，如1mA）。电压超过此值，TVS开始显著导通。
最大钳位电压（Vc）：通常在24.4V左右（@Ipp，如28.6A）。这是TVS在承受最大峰值脉冲电流时，两端呈现的电压。这是保护性能的核心，必须低于被保护IC的最大耐受电压。
峰值脉冲电流（Ipp）：承受浪涌的能力，例如28.6A（8/20μs波形）。

核心作用：当电路端口遭遇瞬态高压（如ESD、雷击感应浪涌、感性负载切换）时，TVS能纳秒级响应，将其两端电压钳制在安全的Vc以下，从而保护后级精密器件。

2. 主要应用领域

SMA6J15CA的13.6V工作电压和15V击穿电压，决定了它适用于标称电压为12V的系统。具体领域包括：

汽车电子：
- 12V电源总线保护：保护车载信息娱乐系统、仪表盘、ECU控制单元免受负载突降（Load Dump）、抛负载（Jump Start）等产生的瞬态高压冲击。
- 传感器接口：保护ABS、氧气传感器等连接线束免受ESD和感应浪涌。
- CAN/LIN总线保护：保护车载通信网络免受瞬态干扰。
工业控制与自动化：
- PLC的I/O端口：保护数字量/模拟量输入输出模块。
- 现场总线接口：如RS-232、RS-485、CAN等通信端口的浪涌和ESD保护。
- 24V系统？注意： 24V系统的正常工作电压可能高达28V以上，此器件不适用。应选择Vrwm更高的TVS，如SMA6J33CA。
消费电子与计算机外围设备：
- 外设端口：如USB、HDMI、以太网口的ESD保护（但需注意数据速率，高速线需用低电容TVS）。
- 12V适配器输入端口：保护由外部电源适配器供电的设备。
通信设备：
- 基站或网络设备的低电压电源入口保护。
- 用户线（Subscriber Line）接口的二次保护。

3. 电路设计要点与典型连接方式

设计原则：

电压选型： Vrwm > 电路正常工作最大电压。对于12V系统，13.6V的Vrwm是合适的，留有约13%的裕量。
钳位电压确认： Vc < 被保护芯片的最大耐压值。确保在最坏浪涌下，芯片看到的电压也是安全的。
布局布线关键： 路径电感是TVS性能的“杀手”。长的走线会引入寄生电感，在瞬态大电流（di/dt极大）下产生额外电压尖峰（V = L * di/dt），可能导致实际钳位电压远高于器件标称Vc。

典型应用电路：

1. 直流电源线保护（最常用）：

text

               SMA6J15CA
外部接口 ────┬─────┤├───────┬───── 被保护电路
             │          │         │
             │         ┌┴┐        │
            Cbypass   │  │       Cfilter
             │        └┬┘        │
             │          │         │
GND ─────────┴──────────┴─────────┴─── PCB地平面

TVS放置： 尽可能靠近接口连接器或浪涌注入点。
旁路电容（Cbypass）：通常在TVS前端加一个0.1μF~10μF的陶瓷电容，用于滤除低频噪声，并作为TVS响应的瞬态电荷源。
滤波电路： TVS后可根据需要增加LC或π型滤波，进一步平滑电压。
地线： TVS的接地端必须使用短而粗的走线连接到干净的接地平面，最好是专用的“保护地”或接口地，以提供低阻抗泄放路径。

2. 信号线/数据线保护（双向）：
