SMAJ120CA双向引脚TVS二极管产品参数及其应用

SMAJ120CA：双向瞬态电压抑制二极管，400W，SMA (DO‑214AC) 贴片封装，正负两个方向均可抑制浪涌电压。

主要特点

响应速度极快：ps 级响应，抑制 ESD、EFT、感应雷电浪涌

低电感贴片封装，适合高速线路

双向保护，无需区分极性

体积小，适合自动化贴装

可满足 IEC‑61000‑4‑2（ESD）、IEC‑61000‑4‑4（电快速脉冲）、IEC‑61000‑4‑5（浪涌）抗扰要求

三、典型应用场景

⚠️注意：Vrwm=120V，被保护电路的正常工作电压必须小于 120V，适合直流 / 交流≤120V 的回路。

工业通信接口
RS‑485、RS‑232、CAN 总线、工业总线长距离线缆，线缆容易感应雷电浪涌，双向 TVS 适配差分信号。

工业直流电源回路
DC‑DC 二次侧、110V 直流供电回路、传感器供电、PLC 外设端口，抑制感性负载关断产生的电压尖峰。

汽车电子（车规版本）
车载 110V 直流系统，车载外设接口，抑制负载突降、感性干扰。

安防、仪器仪表
户外设备、变送器，外部接线口做浪涌防护，抵御雷电感应浪涌、静电。

交流低压回路
低压交流信号线，因为双向特性，可直接跨接交流线路做瞬态抑制。

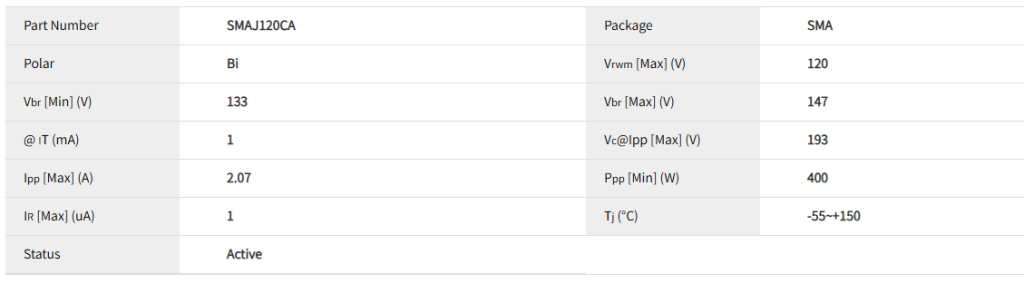

电性参数

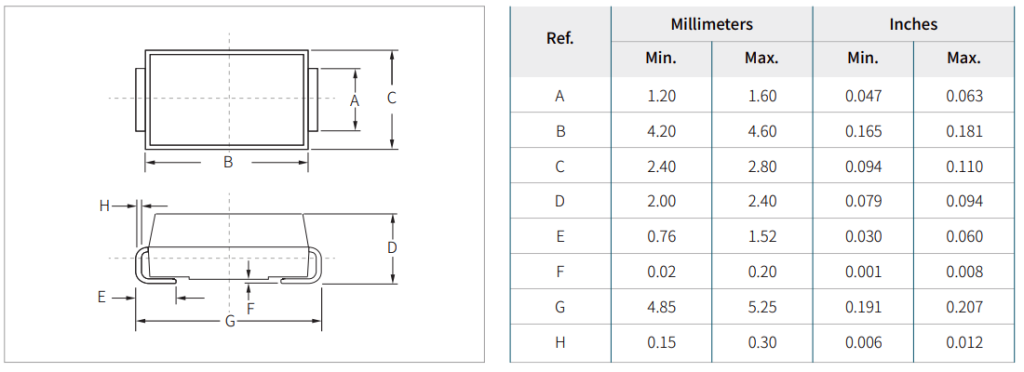

封装尺寸
