SMAJ13CA 是一款13V双向瞬态电压抑制二极管（TVS二极管），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的损害。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

  • 通信设备：保护RS-232、RS-485、CAN总线等接口电路。
  • 工业控制系统：PLC、传感器、I/O模块的浪涌防护。
  • 消费电子：USB、HDMI、音频接口的ESD保护。
  • 汽车电子：车载网络（LIN/CAN）、电源线路的瞬态抑制。
  • 电源管理：DC-DC转换器、AC-DC电源输入端的过压保护。

2. 典型电路设计示例

（1）接口保护电路（如RS-485）

plaintext

         RS-485 Line A ────┤├───┬─── To IC
                            SMAJ13CA │
         RS-485 Line B ────┤├───┘
                               GND
  • 说明：TVS二极管双向并联在线路与地之间，当线路出现超过13V的瞬态电压时，TVS迅速导通泄放能量。

（2）电源输入保护

plaintext

        DC Input (+) ────┬───┤├───┬─── To Circuit
                         │   SMAJ13CA │
                        C1 │          GND
                         │
        DC Input (-) ────┴────────────┘
  • 说明：在电源正极与地之间添加TVS二极管，并搭配滤波电容（C1）抑制高频噪声。

（3）USB端口ESD保护

plaintext

        USB_VBUS ────┤├─── GND
        USB_D+ ──────┤├─── GND
        USB_D- ──────┤├─── GND
  • 说明：每个数据线和电源线均需独立保护，TVS的钳位电压需低于被保护IC的耐压值。

3. 关键设计参数

  • 工作电压：13V（反向截止电压）。
  • 钳位电压：典型值约21.2V（@IPP=1A）。
  • 峰值脉冲电流：取决于具体型号（如SMAJ13CA的IPP可能为数十安培）。
  • 响应时间：纳秒级（快速响应瞬态干扰）。

4. 选型与布局注意事项

  • 电压匹配：确保TVS的VRWM（13V）略高于电路正常工作电压。
  • 功率选择：根据预期浪涌能量选择合适封装的TVS（如SMA封装适用于中等功率）。
  • 低电感布局：TVS应尽量靠近被保护端口，缩短走线长度以减少寄生电感。
  • 接地质量：使用低阻抗接地路径，确保TVS能快速泄放电流。

5. 与其他器件的协同设计

  • 搭配滤波元件：与LC滤波器组合使用，可同时抑制高频噪声和浪涌。
  • 与保险丝配合：在电源路径中串联自恢复保险丝（PPTC），实现过流+过压双重保护。

通过合理应用SMAJ13CA，可显著提升电路的抗干扰能力和可靠性。实际设计中需结合具体场景的测试标准（如IEC 61000-4-5）验证防护效果。

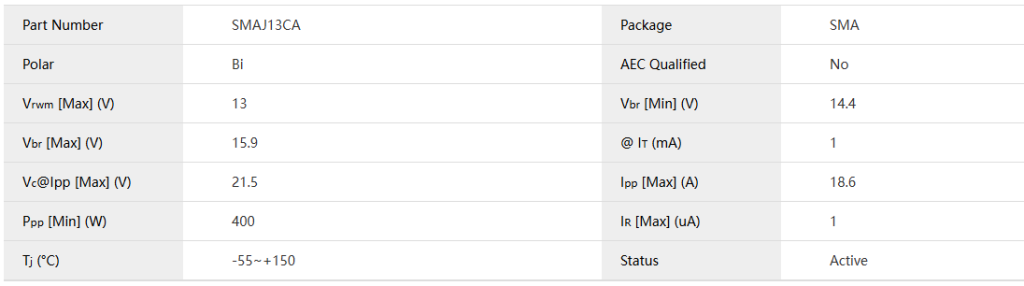

电性参数

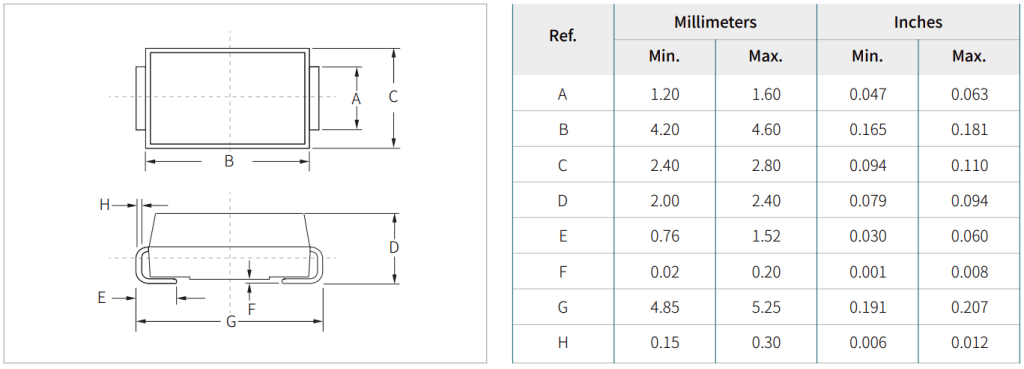

封装尺寸

数据手册

SMAJ13CA 瞬态抑制二极管 数据手册下载

供货情况
SMAJ13CA系列产品采用SMA封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smaj13ca/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
