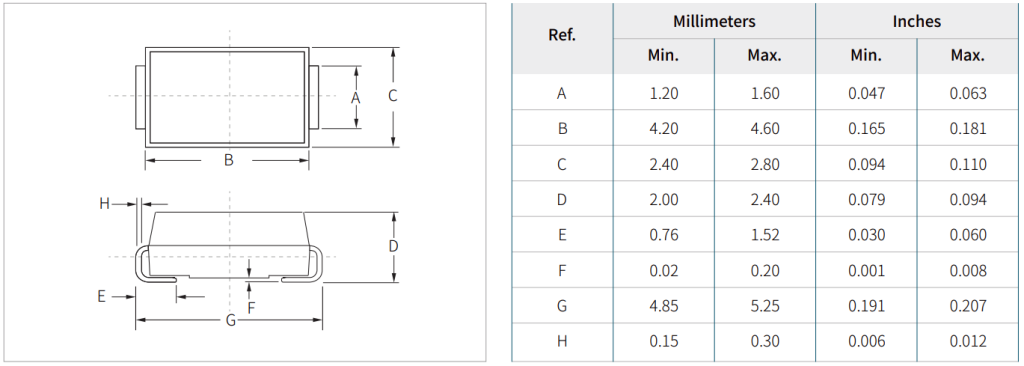

SMAJ14A瞬态抑制二极管电性参数数据手册

以下数据主要参考业界领先的制造商（如 Littelfuse, Vishay, PROTEK 等）的通用数据手册。

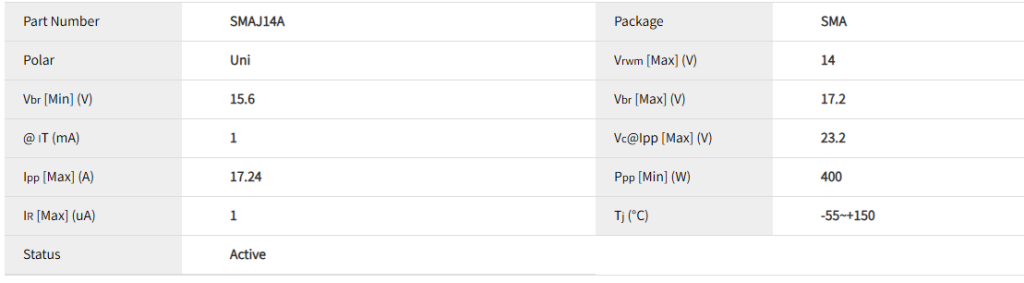

参数	符号	值	单位	条件与说明
反向断态电压	V<sub>RWM</sub>	14	V	最大连续工作电压。电路的正常工作电压应低于此值。
击穿电压	V<sub>BR</sub>	15.55 ~ 17.17	V	@ I<sub>BR</sub> = 1mA。TVS 开始雪崩击穿的电压范围。此为最小值/典型值。
最大钳位电压	V<sub>C</sub>	24.4	V	@ I<sub>PP</sub> = 17.1A (对应 10/1000μs 波形)。在承受大浪涌电流时，TVS 两端的最大电压。这是保护后级电路的关键参数。

电压关系总结: VRWM (14V) < VBR (min 15.55V) < VC (max 24.4V)

参数	符号	值	单位	条件与说明
峰值脉冲电流	I<sub>PP</sub>	17.1	A	10/1000μs 波形下可承受的最大峰值脉冲电流。
峰值脉冲功率	P<sub>PP</sub>	400	W	10/1000μs 波形下的额定峰值脉冲功率。计算方式：P<sub>PP</sub> ≈ V<sub>C</sub> * I<sub>PP</sub>

参数	符号	值	单位	条件与说明
最大反向漏电流	I<sub>R</sub>	1.0	μA	@ V<sub>RWM</sub> = 14V。在正常工作电压下的泄漏电流，非常小。

TVS 二极管的响应速度极快。

单向 vs 双向：
- SMAJ14A 是单向的。这意味着它只能在一个方向上抑制电压尖峰（即正极接阴极，阳极接地）。
- 它适用于直流电路的保护。
- 如果需要保护交流电路或可能存在反向浪涌的直流电路，应选择对应的双向型号，如 SMAJ14CA。
如何选择工作电压 VRWM：
- 被保护电路的最高正常工作电压必须低于 VRWM (14V)。
- 例如，一个 12V 的直流电源系统，选择 SMAJ14A (14V) 是合适的。通常 VRWM 要比系统电压稍高一些。
钳位电压 VC 的重要性：
- 这是TVS性能的核心。当浪涌来临时，TVS会将电压限制在 VC (24.4V) 以下。
- 必须确保被保护芯片/元件的最大耐受电压高于这个 VC 值，否则起不到保护作用。例如，一个耐压为 20V 的器件使用 SMAJ14A 就可能存在风险。
功率等级 PPP：
- 400W 的功率等级表明它能吸收一定的能量。对于更大的浪涌能量（如雷击），可能需要功率更高的TVS（如 SMBJ, SMCJ 系列）或搭配其他防护器件（如气体放电管）使用。
