SMAJ18A瞬态抑制二极管产品参数及其应用

SMAJ18A 是一款常用的 400W 单向瞬态抑制二极管（TVS），采用 SMA（DO-214AC）贴片封装，主要用于保护敏感电子线路免受浪涌、静电等瞬态过压的冲击。

核心参数
不同品牌（如 Littelfuse、Nexperia、ST）的参数基本一致，关键电气指标如下：

反向截止电压 (Vrwm)：18 V。这是它正常工作时可以持续承受的最高电压，在此电压下它呈高阻态，不影响电路。

击穿电压 (Vbr)：20 V ~ 22.1 V。当电压达到此区间时，TVS 迅速导通进行保护。

最大钳位电压 (Vc)：29.2 V。在承受峰值脉冲电流时，它两端的最高电压被限制在这个水平，后级电路必须能耐受此电压。

峰值脉冲功率 (Ppp)：400 W（基于 10/1000μs 标准波形）。

峰值脉冲电流 (Ipp)：13.7 A（对应上述波形）。

反向漏电流 (Ir)：通常小于 1 μA（在 Vrwm=18V 时）。

响应时间：极快，通常小于 1.0 ps（皮秒）。

工作温度范围：一般支持 -55°C 至 +150°C（结温）。

主要应用
SMAJ18A 广泛用于各类电子设备的电源线、信号线或 I/O 接口的防护。

消费电子与计算机：保护 USB、HDMI 等接口免受热插拔或人体静电（ESD）损坏。

工业与电信：用于保护通信线路、基站设备及工业控制系统的敏感芯片，抵御雷击感应或感性负载切换产生的浪涌。

电源管理：作为 DC 输入端的次级保护，防止电源波动损坏下游电路。

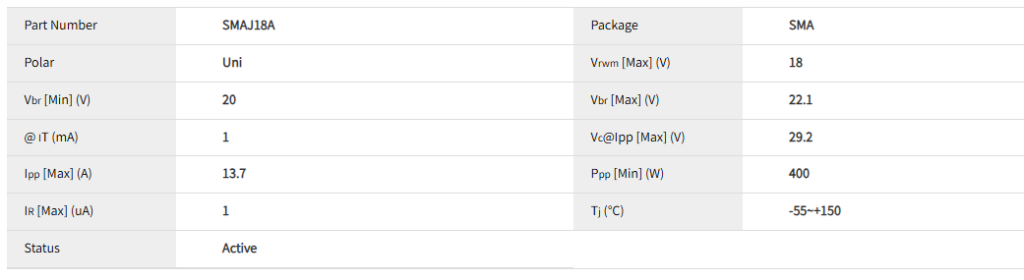

电性参数

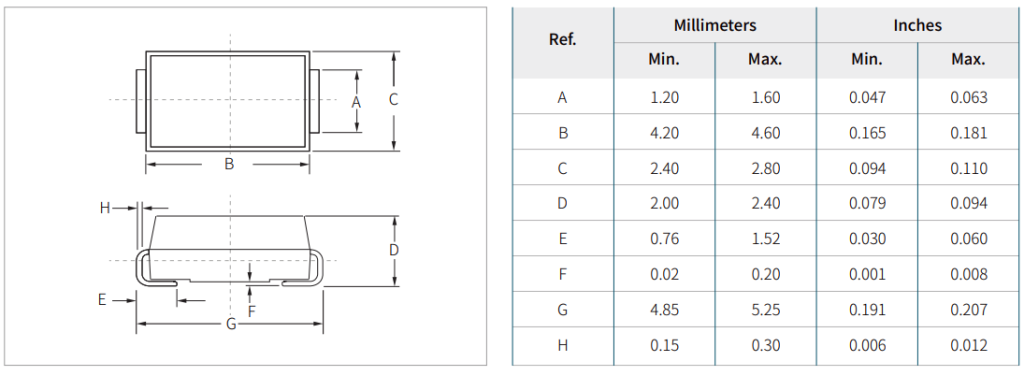

封装尺寸
