SMAJ18CA瞬态抑制二极管应用领域电路设计及数据手册

首先，了解器件的基本参数是设计的基础。

型号解析： SMAJ18CA

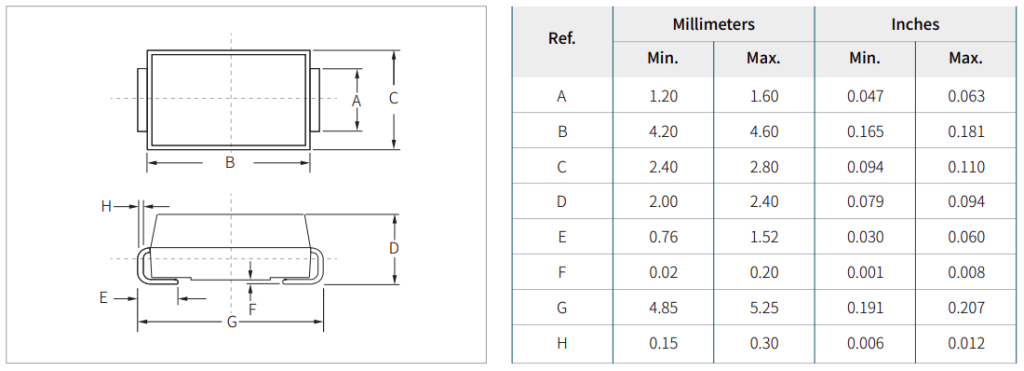

- SMA: 表示封装形式为SMA（DO-214AC），是一种表面贴装封装，尺寸较小。
- J: 表示是单向TVS二极管（Junction）。
- 18: 表示其反向断态电压（VRWM） 为18V。这是它在正常电路工作时需要承受的最大直流电压。
- C: 表示其击穿电压（VBR） 的容差为 ±5%。对于18V的TVS，其击穿电压范围通常在19.0V至19.9V之间。
- A: 表示是单向的。

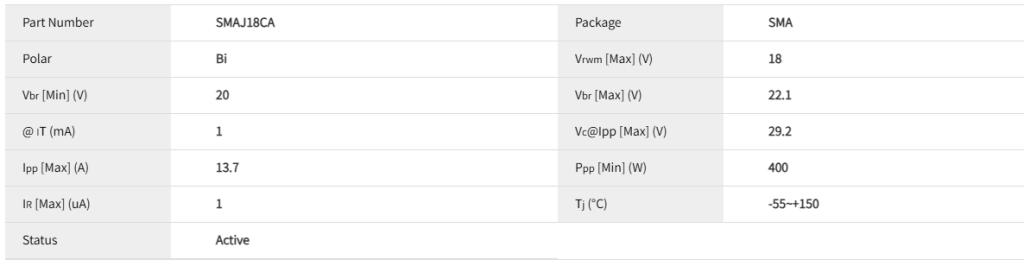

关键参数（典型值）：
- 工作峰值电压 VRWM: 18V
- 击穿电压 VBR: 19.0V ~ 19.9V @ IT
- 最大钳位电压 VC: 29.2V @ IPP = 10.6A
- 峰值脉冲电流 IPP: 10.6A (根据波形如10/1000μs而定)
- 极性： 单向

核心功能： 当电路两端出现超过其击穿电压（约19V）的瞬时高压脉冲时，SMAJ18CA会迅速导通（响应时间极快，通常在皮秒级），将电压钳位在一个安全的水平（最大29.2V），从而保护后端的精密元件免受浪涌冲击。当脉冲过后，它会自动恢复到高阻态。

SMAJ18CA主要用于保护工作电压在12V至18V左右的直流电路。其应用领域非常广泛，凡是存在瞬时过电压风险的18V系统都可能用到它。

汽车电子：
- 12V/24V电源总线： 保护车载音响、导航仪、仪表盘、ECU（发动机控制单元）等免受负载突降、抛负载、感性负载开关（如电机、继电器）引起的瞬态电压冲击。
- CAN/LIN总线： 保护CAN收发器、LIN节点接口，防止总线上的电压尖峰损坏通信芯片。
工业控制与自动化：
- PLC I/O模块： 保护数字量输入/输出通道，防止外部传感器、执行器或继电器开关时产生的感应电动势。
- 24V工业传感器/执行器： 保护其电源输入和信号线。
- 电机驱动电路： 抑制电机启停或堵转时产生的反峰电压。
通信设备：
- 网络设备： 保护路由器、交换机的RJ-45网口（虽然以太网防护有专用方案，但在电源端口仍会使用）。
- 基站设备： 保护内部板卡的直流电源输入。
消费电子与计算机：
- USB端口电源保护： 尤其是USB-C等支持更高电压的端口。
- 笔记本电脑/显示器的DC-IN接口： 防止电源适配器插拔或故障时产生的浪涌。
电源系统：
- AC/DC转换器输出端： 保护后级电路，抑制开关电源自身产生的噪声或来自电网的干扰。
- DC/DC转换器输入/输出端： 提高电源链路的可靠性。

正确的电路设计是发挥TVS二极管效能的关键。

单向TVS（如SMAJ18CA）的连接：
- 主要用于直流电路。
- 阴极（K，通常用色环标记的一端）接电路的正极（V+）。
- 阳极（A）接电路的负极（GND）。
- 在正常工作时，它处于反向偏置状态，呈现高阻抗，对电路几乎没有影响。
- 当正极出现正向浪涌时，它会反向击穿；如果地线出现负向浪涌（相对于正极），它会正向导通。因此它能钳制正负两个方向的过压，但对正压的钳位能力是其主要特性。
布局与布线：
- 路径最短！ TVS到被保护线路的引线（包括地线）应尽可能短、粗、直。过长的引线会增加寄生电感，导致钳位电压升高，降低保护效果。
- 就近放置： TVS应尽可能靠近噪声的入口点（如连接器、端口）或被保护器件的引脚。

确定工作电压 VRWM：
- 电路的正常最大持续工作电压（VCC_MAX） 必须小于或等于TVS的VRWM（18V）。
- 规则： VRWM >= VCC_MAX
- 例如，一个12V的汽车系统，最高可能到14.4V，18V的VRWM是合适的。如果系统工作电压是24V，则应选择SMAJ26CA等更高电压的型号。
确定钳位电压 VC：
- TVS在承受最大脉冲电流IPP时，两端的电压就是VC（29.2V）。
- 规则： VC < V_BREAKDOWN_OF_PROTECTED_IC
- 被保护芯片（如MCU、运放）能承受的最大电压必须高于VC。例如，如果你的MCU最大耐压是36V，那么29.2V的VC提供了足够的安全裕量。
估算峰值脉冲功率 PPP：
- TVS需要能吸收瞬态脉冲的能量而不损坏。峰值脉冲功率 PPP = VC * IPP。
- SMAJ系列在10/1000μs波形下的PPP通常为400W或600W。你需要确保你预期的浪涌能量在其处理能力之内。
- 如果已知浪涌波形和能量（如通过IEC 61000-4-5标准），可以计算并对比数据手册中的降额曲线。

应用： 12V汽车传感器电源端口保护

设计检查：
