SMAJ220A 是一种单向瞬态抑制二极管TVS),主要用于保护敏感电子设备免受瞬态电压(如ESD、浪涌等)的破坏。以下是其关键应用领域及电路设计要点:


一、主要应用领域

  1. 电源保护
    • 交流/直流电源输入端的浪涌防护(如24V工业电源、车载电源)。
    • 开关电源(SMPS)的输出端,防止电压尖峰损坏后续电路。
  2. 通信接口
    • RS-232/485、CAN总线、以太网等通信线路的ESD保护。
    • 防止雷击或感性负载断开导致的瞬态干扰。
  3. 消费电子
    • USB、HDMI、音频接口的静电防护(符合IEC 61000-4-2标准)。
    • 智能手机、平板电脑的充电端口保护。
  4. 工业控制
    • PLC、传感器信号线的过压保护,抵御工业环境中的电磁干扰(EMI)。
  5. 汽车电子
    • 12V/24V车载系统的负载突降(Load Dump)保护。
    • 点火系统、ECU的瞬态抑制。

二、电路设计要点

  1. 典型连接方式
    • 单向TVS:阳极接地,阴极接被保护线路(正电压保护)。
    • 双向应用:若需保护双向信号,需选用双向TVS(如SMAJ系列双向型号)。
  2. 关键参数设计
    • 工作电压(VWM)SMAJ220A的VWM为220V,确保电路正常电压低于此值。
    • 钳位电压(VC):在测试电流(如IPP=10A)下,VC应低于被保护器件的耐压值。
    • 功率(PPK):400W(10/1000μs波形),需根据浪涌能量选择是否满足需求。
  3. 布局优化
    • 短路径原则TVS应靠近被保护器件,走线尽量短直,减少寄生电感。
    • 接地质量:使用低阻抗接地平面,避免共模干扰。
  4. 多级保护设计
    • 对于高能量浪涌(如雷击),可搭配气体放电管(GDT)或压敏电阻(MOV)组成多级防护。

三、示例电路

1. 直流电源保护

plaintext

+24V ──┬─────╱╲╱─────┬── 负载
       │    保险丝    │
      TVSSMAJ220A) │
       ˅             ˅
      GND           GND
  • TVS并联在电源正极与地之间,保险丝防止持续过流。

2. RS-485接口保护

plaintext

RS-485 A线 ──────┬───── TVS ──── GND
                 │
RS-485 B线 ──────┴───── TVS ──── GND
  • 每条信号线对地接TVS,抑制共模和差模干扰。

四、选型替代建议

  • 电压匹配:若实际电压低于220V,可选SMAJ33A(33V)等低电压型号。
  • 双向需求:替换为SMAJ220CA(双向)。
  • 更高功率:考虑SMBJ或SMCJ系列(600W/1500W)。

通过合理设计,SMAJ220A可有效提升系统可靠性,尤其在恶劣电磁环境中。实际应用中需结合测试验证防护效果。

电性参数

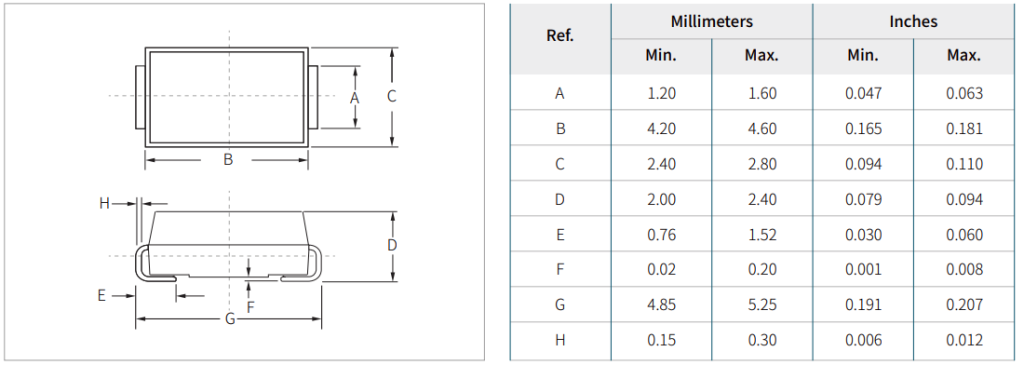

封装尺寸

数据手册

供货情况
SMAJ220A系列产品采用 DO-214AC(SMA) 封装,每卷5,000个,如需了解产品详情,请访问https://semiwell.com/automotive-tvs/smaj220a/; 现提供样品,您可向全球各地矽门微Semiwell的授权经销商索取样品。
