SMAJ24CA瞬态抑制二极管应用领域电路设计及数据手册

SMAJ24CA 是一款双向瞬态电压抑制二极管（TVS Diode），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的破坏。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

• 通信设备：保护RS-232/485、以太网、USB等接口免受雷击或静电放电（ESD）损坏。
• 工业控制系统：PLC、传感器、电机驱动等易受电源浪涌影响的场景。
• 消费电子：手机充电器、HDMI接口、电源端口等。
• 汽车电子：CAN总线、车载充电电路（OBC）、ECU的过压保护。
• 电源管理：AC/DC电源输入/输出端、DC-DC转换器的瞬态抑制。

2. 关键参数

• 工作电压：24V（双向，即±24V）。
• 击穿电压：26.7V（最小值，@1mA）。
• 峰值脉冲电流：可达数十安培（如9.2A @8/20μs波形）。
• 钳位电压：约38.9V（@10A，8/20μs）。

3. 典型电路设计

（1）电源线保护电路

plaintext

               SMAJ24CA
输入电源(+) ----||---┬---- 输出至负载
               SMAJ24CA |
               GND ----┴---- GND

• 说明：双向TVS并联在电源正极与地之间，钳制异常高压（如雷击）。

（2）信号线保护（如RS-485）

plaintext

               SMAJ24CA
信号线A -------||---┬---- 到芯片A端
               SMAJ24CA |
信号线B -------||---┼---- 到芯片B端
               SMAJ24CA |
               GND ----┴---- GND

• 说明：每根信号线对地加TVS，双向抑制共模和差模干扰。

（3）高速接口保护（如USB）

plaintext

USB_VBUS ----| SMAJ24CA |---- GND
USB_D+ ------| SMAJ24CA |---- GND
USB_D- ------| SMAJ24CA |---- GND

• 注意：需选择低电容TVS（如SMAJ系列电容约几十pF），避免信号衰减。

4. 设计注意事项

• 布局：TVS应尽量靠近被保护端口（如连接器入口），缩短走线长度。
• 接地：低阻抗接地路径至关重要，建议使用大面积铺地。
• 功率匹配：根据预期浪涌能量（如IEC 61000-4-5标准）选择TVS的功率等级。
• 并联器件：可与保险丝、压敏电阻（MOV）组合使用，实现多级保护。

5. 选型替代参考

• 如需更低钳位电压：考虑SMAJ24A（单向）或更低击穿电压型号。
• 更高功率需求：升级至SMBJ/SMCJ系列。

通过合理设计，SMAJ24CA能有效提升电路的抗干扰能力和可靠性。实际应用中建议通过浪涌测试（如IEC 61000-4-2/4/5）验证保护效果。

电性参数

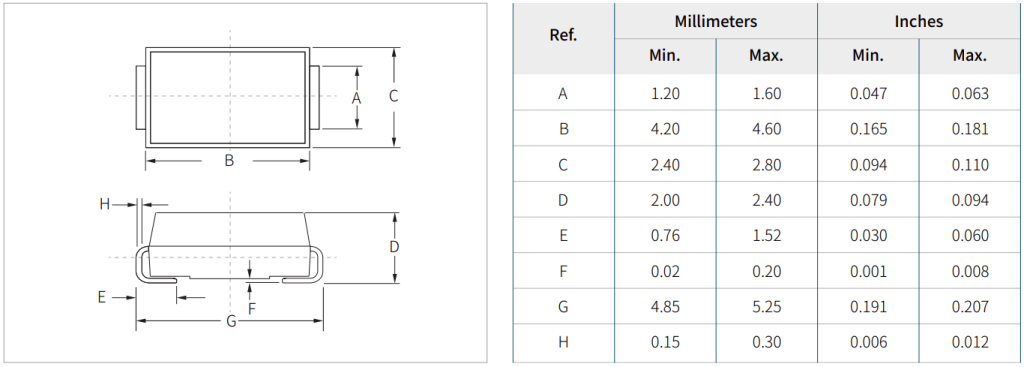

封装尺寸

数据手册

供货情况
SMAJ24CA系列产品采用SMA封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smaj24ca/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
