SMAJ30CA是一款30V双向瞬态电压抑制二极管（TVS），主要用于保护低压电路免受静电放电（ESD）、雷击浪涌和开关噪声等瞬态过压的损害。 其核心参数包括400W峰值脉冲功率和48.4V的最大钳位电压。
核心应用领域
SMAJ30CA的应用领域非常广泛，覆盖了从消费电子到工业控制的多个方面。由于它是一款双向器件，特别适合用于交流线路或极性可能反转的应用中。
- 电源与接口保护：常用于电源输入端口、通信接口（如RS232, RS485, CAN）及I/O端口的浪涌和ESD防护。
- 消费电子：应用于手机、平板电脑、智能穿戴设备等产品的USB充电口、耳机接口等，防止静电或充电浪涌。
- 工业与汽车领域：在工业控制和传感器电路中抑制电机启停等产生的电气噪声；部分型号（如SMAJ30CA-AT）通过了AEC-Q101认证，可用于汽车辅助电路的保护。
- 通用电路保护：广泛用于家用电器、电子仪器、精密设备、计算机系统、音视频输入等电路。
典型电路设计与关键参数

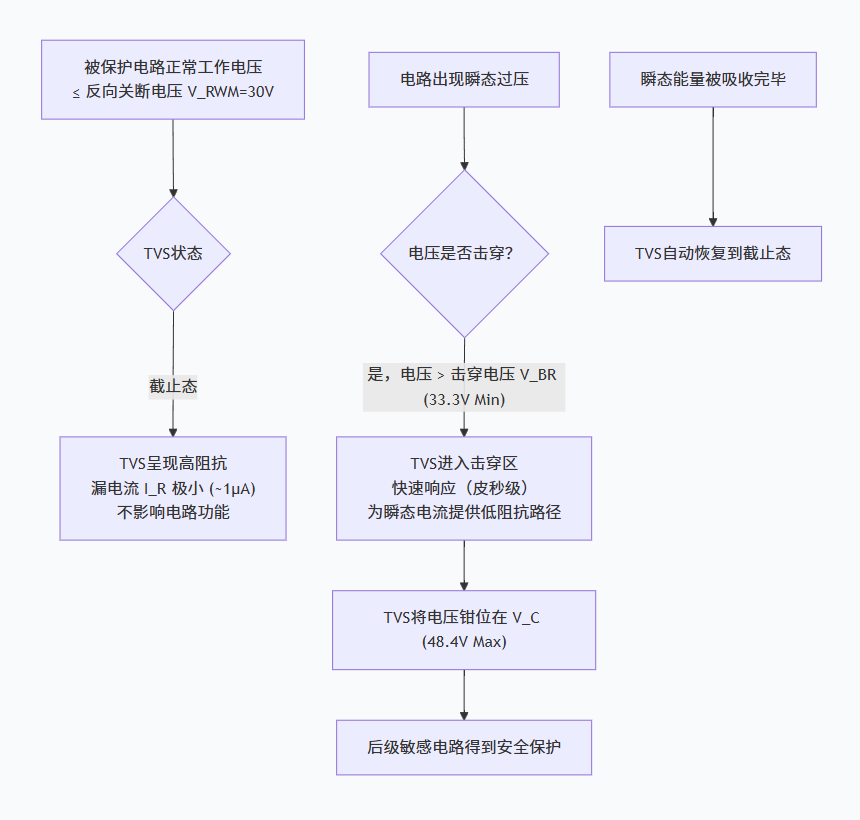

在电路设计中，理解SMAJ30CA的几个关键电压参数至关重要。下图清晰地展示了其在不同电压状态下的工作关系：
在具体设计时，需要围绕这张图所示的几个关键电压点，并遵循以下步骤：
- 确认正常工作电压：被保护电路的常态工作电压最高不应超过
30V（即SMAJ30CA的反向关断电压V_RWM），否则TVS管会持续处于微导通状态，增加功耗。 - 评估触发阈值：当电压超过
33.3V（最小击穿电压V_BR）时，TVS管才会开始响应进入击穿区。 - 验证保护余量：被保护电路所能承受的最大电压必须大于
48.4V（最大钳位电压V_C），确保TVS动作时电路仍有安全裕量。注意，不同制造商的器件参数可能略有差异，部分型号的钳位电压可达64.3V。 - 满足能量要求：确认瞬态事件可能产生的最大能量峰值小于SMAJ30CA的
400W峰值脉冲功率能力，以避免器件过应力损坏。 - 检查信号完整性：如果器件用于高速信号线（如USB、HDMI）的保护，其结电容会对高速信号产生影响。SMAJ30CA的典型结电容约为
480pF，在设计时需加以注意。 - 遵循物理与标准：元件采用表面贴装的SMA (DO-214AC) 封装，适合高密度PCB布局。其设计通常满足IEC 61000-4-2 (ESD) 和IEC 61000-4-4 (EFT) 的防护等级要求

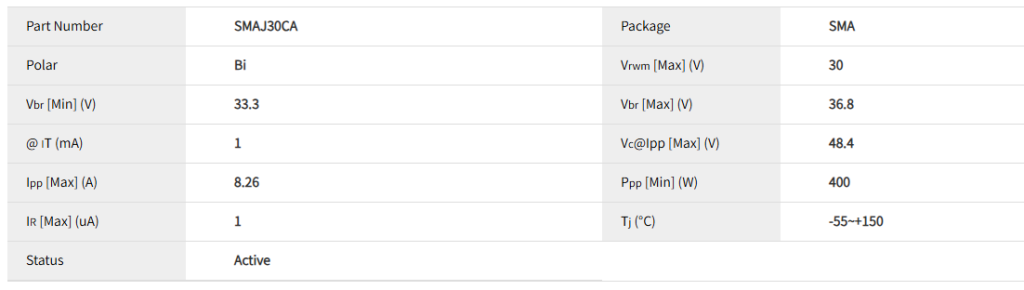

电性参数

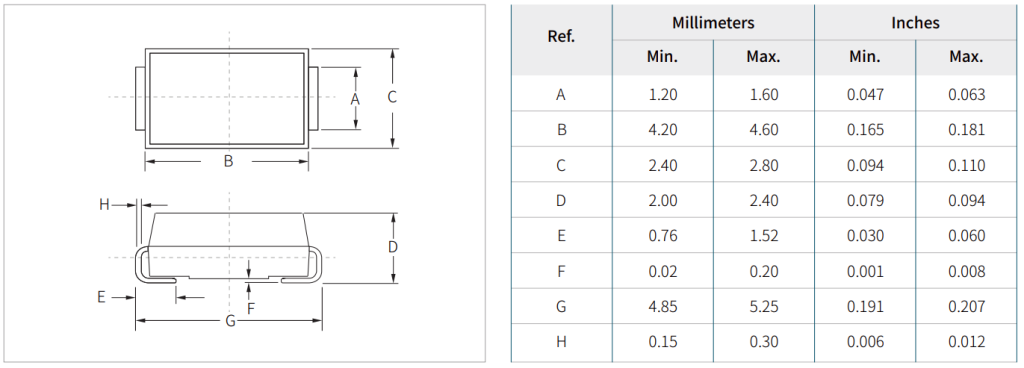

封装尺寸
数据手册
SMAJ33CA系列产品采用DO-214AC（SMA)封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smaj30ca/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
关于Semiwell
Semiwell 拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队：邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问 Semiwell 官方网站：https://semiwell.com
