SMAJ33CA瞬态抑制二极管应用领域电路设计及数据手册

SMAJ33CA 是一款双向瞬态电压抑制二极管（TVS二极管），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的破坏。以下是其应用领域和电路设计要点：

一、应用领域

1. 通信设备
   • 保护RS-232、RS-485、CAN总线等通信接口免受雷击或静电放电（ESD）损坏。
   • 用于以太网端口、调制解调器、交换机等。
2. 工业控制系统
   • 防护PLC、传感器、I/O模块的输入/输出线路。
   • 抑制电机、继电器等感性负载产生的电压尖峰。
3. 消费电子
   • USB接口、HDMI、音频端口的ESD保护。
   • 手机充电器、电源适配器的浪涌防护。
4. 汽车电子
   • 符合ISO 7637-2标准，用于车载CAN/LIN总线、ECU模块的过压保护。
5. 电源管理
   • 直流电源输入端的瞬态抑制（如12V/24V系统）。
6. 医疗设备
   • 保护精密仪器免受静电或电源干扰。

二、关键参数

• 工作电压：33V（反向截止电压）。
• 击穿电压：36.7V（最小值，典型值约40V）。
• 峰值脉冲电流：9.2A（8/20μs波形）。
• 钳位电压：53.3V（在IPP=9.2A时）。
• 极性：双向（适用于交流或正负脉冲）。

三、电路设计要点

1. 典型连接方式
   • 并联在信号线或电源线：TVS二极管需与被保护电路并联，正常工作时处于高阻状态，遇到瞬态高压时迅速导通钳位。
     • 电源线保护：plaintext Vin ───┬───── LDO/IC │ SMAJ33CA（接GND） │ GND ───┴─────
     • 信号线保护（如USB D+/D-）：plaintext Signal ───────┬───── IC │ SMAJ33CA（接GND） │ GND
2. 布局注意事项
   • 短路径原则：TVS应尽量靠近被保护端口（如连接器），走线短而粗以减少寄生电感。
   • 接地优化：使用低阻抗接地平面，避免共用长地线。
   • 配合其他保护器件：
     • 与保险丝、电阻、共模电感组成多级防护（如：保险丝 → TVS → 滤波电容 → IC）。
3. 选型验证
   • 确保TVS的 工作电压（33V）高于电路正常电压，但低于被保护器件的耐压值。
   • 根据预期浪涌能量（如IEC 61000-4-5标准）确认TVS的 峰值脉冲功率（SMAJ系列为400W）。
4. 双向特性应用
   • 双向TVS可处理正负极性瞬态脉冲，适用于交流线路或极性不定的信号（如差分总线）。

四、常见失效模式

• 过压持续：若瞬态能量超过TVS承受能力（如长时间过压），可能导致TVS短路烧毁，需额外添加保险丝。
• 布局不当：长走线或高寄生电感会降低TVS响应速度，导致钳位效果变差。

五、替代型号参考

• 同系列：SMAJ36CA（36V）、SMAJ30CA（30V）。
• 其他品牌：Littelfuse的P6SMB33CA、ON Semiconductor的1.5SMC33CA。

通过合理设计，SMAJ33CA可有效抑制纳秒级瞬态干扰，提升系统可靠性。设计时建议参考厂商的Datasheet（如Vishay或Littelfuse）并进行实际浪涌测试验证。

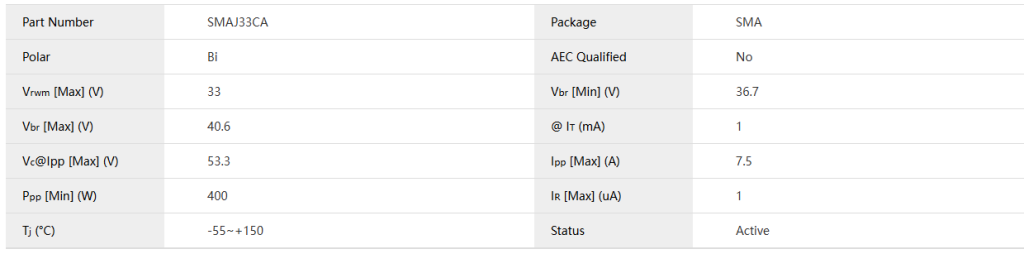

电性参数

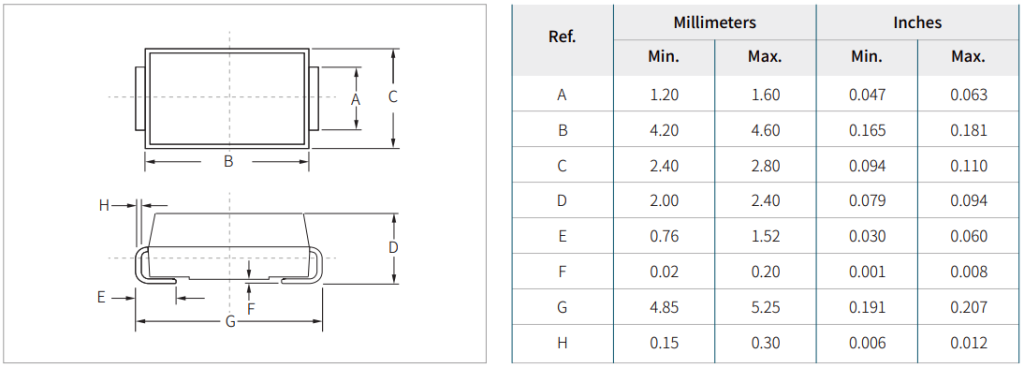

封装尺寸

数据手册

SMAJ33CA系列产品采用SMB封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smaj33ca/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
