❓SMAJ40A瞬态抑制二极管应用在哪些AI智能产品？

SMAJ40A瞬态抑制二极管主要应用于采用48V DC（直流）电源系统或具备无线/太阳能充电功能的AI智能产品中，特别适合需要在户外或工业环境下运行的机器人设备。

以下是该元件在AI产品中的具体应用场景及技术依据：

🤖 核心应用领域：各类智能机器人

这是SMAJ40A最主要的应用阵地。根据其在电源管理系统中的核心作用，具体包括以下几类：

产品类型具体应用核心保护作用
工业与物流机器人工业焊接机器人、自动导引车（AGV）保护48V直流供电系统，防止电机启停或电源切换产生的电压尖峰损坏主控芯片和功率器件
特种与户外机器人光伏电站巡检机器人、农业监测机器人为太阳能充电模块和无线充电模块提供雷击浪涌保护，适应高温和户外恶劣环境
服务机器人移动服务机器人在电池管理系统（BMS）和接触式/非接触式充电接口中，作为过压与静电放电（ESD）防护的关键器件

⚙️ 选型技术逻辑：为何是SMAJ40A？

AI智能产品（尤其是机器人）选择这颗元件，主要基于以下三个精准的技术参数匹配：

  1. 适配48V系统电压：其40V的反向关断电压（Vrwm）和44.4V至49.1V的击穿电压范围，精准匹配了工业与车载48V电源系统（电压波动范围通常在43.2V-52.8V之间）的防护需求。
  2. 高效的浪涌抑制能力：该器件具有400W的峰值脉冲功率（8/20μs波形）和最高64.5V的钳位电压。这意味着它能在纳秒级时间内，将数百伏的雷击或开关浪涌钳位在安全电压以下，防止后端昂贵的AI计算芯片（如NXP i.MX 8M系列）损坏。
  3. 适应紧凑与严苛环境：采用SMA（DO-214AC）小型封装，尺寸仅约3.5mm x 2.1mm，且工作结温高达150°C。这使得它能在机器人狭小的电源分配单元（PDU）中高密度部署，且无需额外散热片，直接暴露在夏日高温或沙漠环境中也能稳定工作。

💡 典型防护方案

在实际产品设计中，SMAJ40A通常与保险丝配合使用，构成“一快一慢”的防护机制：

  • SMAJ40A 负责吸收纳秒级的瞬态过压脉冲。
  • 保险丝 负责处理持续性的过流。

这种组合方案在实际应用中被证明能显著提升产品可靠性。例如，在某汽车行业的焊接机器人产线中，采用该方案后，因电源故障导致的产线年停机时间从120小时降至72小时，大幅降低了维护成本。

总的来说，SMAJ40A作为“看不见的守护者”，主要服务于那些对电源稳定性要求苛刻、且可能面临恶劣物理环境的AI硬件设备。

基于SMAJ40A的关键参数（40V反向关断电压、400W峰值脉冲功率、64.5V钳位电压），结合搜索结果中的工程案例和技术文档，以下是针对不同智能机器人电源端口的电路设计方案。

一、核心设计原则

在智能机器人电路中，SMAJ40A的布置需要遵循三个原则：

  1. 靠近源头：TVS管应尽可能靠近干扰入口（电源接口、电池端）
  2. 低阻抗路径：到GND的走线应短而宽，降低寄生电感
  3. 分级防护：与保险丝、压敏电阻等配合，形成多级防护架构

二、典型应用电路方案

方案1：48V直流电源输入防护（工业机器人/AGV核心电路）

这是SMAJ40A在机器人中最核心的应用场景，用于保护主控芯片（如NXP i.MX 8M系列）和功率器件（如Infineon IRF7842 MOSFET）。

电路拓扑：

text

48V DC输入 ──┬── F1 (保险丝) ──── D1 (SMAJ40A) ──── 负载（主控/驱动电路）
              │                      │
              │                      ▼
              └───────────────────── GND

关键设计要点：

设计项目参数/要求说明
保险丝F1慢断型，额定电流根据负载选择与TVS配合形成"一快一慢"防护：TVS吸收纳秒级瞬态脉冲，保险丝处理持续过流
TVS位置保险丝之后、负载之前确保浪涌先经过TVS钳位，再进入后级电路
PCB走线TVS到GND走线宽度≥1mm，长度<5mm降低寄生电感，确保浪涌电流快速泄放
热设计无需额外散热片工作结温150°C，热阻θJA≈150°C/W，可直接贴装

实际工程案例：某汽车行业焊接机器人产线采用"SMAJ40A + 保险丝"方案后，年停机时间从120小时降至72小时，年维修成本降低8.3万元人民币。

方案2：太阳能/无线充电模块输入防护（户外巡检机器人）

针对光伏电站巡检机器人、农业监测机器人等户外设备，充电模块易受雷击和开关干扰影响。

电路拓扑：

text

太阳能板/无线充电接收端 ──── D1 (SMAJ40A) ──── 充电控制器(MPPT)
                              │
                              ▼
                             GND

防护机制：

干扰类型SMAJ40A防护能力实测效果
雷击浪涌64.5V钳位电压 + 400W峰值功率某西北光伏电站应用后，雷击故障率从3.2%降至0.45%
开关干扰(100kHz-1MHz)<1ps响应时间有效抑制逆变器开关产生的高频过压
ESD静电±30kV防护能力满足IEC 61000-4-2标准

高温环境适配：SMAJ40A工作结温达150°C，在沙漠环境70°C环境温度下连续运行1000小时后，漏电流仅增至7μA，钳位电压漂移<1.5%。

方案3：电池管理系统(BMS)保护（移动服务机器人）

在服务机器人的电池管理电路中，SMAJ40A用于防止充电器故障或电池反接导致的过压损坏。

电路拓扑：

text

电池包正极 ──── D1 (SMAJ40A) ──── BMS管理芯片
              │
              ▼
             GND

选型匹配依据：

  • SMAJ40A的40V反向关断电压精准匹配48V系统（电压波动范围43.2V-52.8V）
  • 击穿电压范围44.4V-49.1V，确保在系统正常工作时处于截止状态

三、PCB布局设计规范

根据SMAJ40A的封装特性（SMA/DO-214AC，尺寸3.5mm×2.1mm），PCB布局需遵循以下规范：

设计项推荐做法注意事项
封装焊盘按IPC 7531标准设计确保与SMA封装匹配
TVS位置紧贴接口连接器或电源入口缩短浪涌路径
地平面使用连续地平面降低回路电感
散热设计铜皮连接至阴极焊盘增强散热，θJA可降至75°C/W
阻焊层阴极焊盘开窗便于手工返修和散热

回流焊条件：峰值温度260°C，持续时间≤10秒

四、分级防护架构（高可靠性场景）

对于需要更高可靠性的机器人（如军工、医疗应用），建议采用三级防护架构：

text

电源输入 ── GDT(气体放电管) ── PTC(热敏电阻) ── SMAJ40A ── TVS阵列 ── 负载
              │                    │              │           │
              ▼                    ▼              ▼           ▼
             GND                  GND            GND         GND
防护等级器件作用
一级气体放电管(GDT)泄放高能量雷击浪涌（数千安培级）
二级PTC热敏电阻限流保护，防止持续过流
三级SMAJ40A钳位残余浪涌至64.5V安全电压
四级TVS阵列精细保护敏感信号引脚

五、关键参数验证清单

设计完成后，建议通过以下参数验证电路方案：

验证项要求值测试条件
反向关断电压(Vrwm)40V系统最大工作电压必须低于此值
击穿电压(Vbr)44.4V-49.1V1mA测试电流
钳位电压(Vc)≤64.5V峰值脉冲电流6.2A(10/1000μs)
峰值脉冲功率(Pppm)400W10/1000μs波形
漏电流(Ir)<1μA25°C，40V反向电压
ESD防护等级±30kV(空气)/±30kV(接触)IEC 61000-4-2

如需进一步了解具体产品（如AGV、焊接机器人、巡检机器人）的详细电路图或进行器件选型仿真，可以使用ST的TVS Simulator在线工具进行辅助设计。

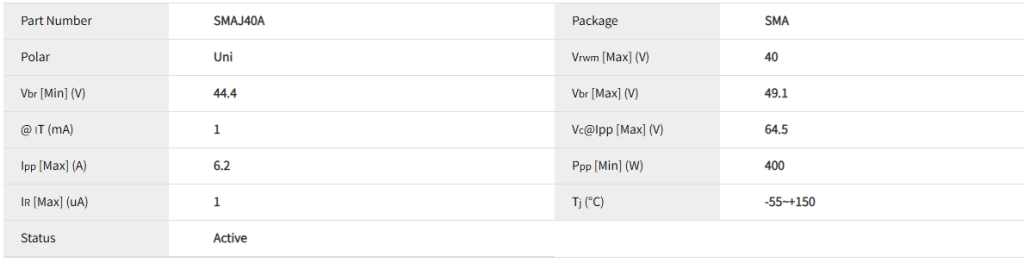

电性参数

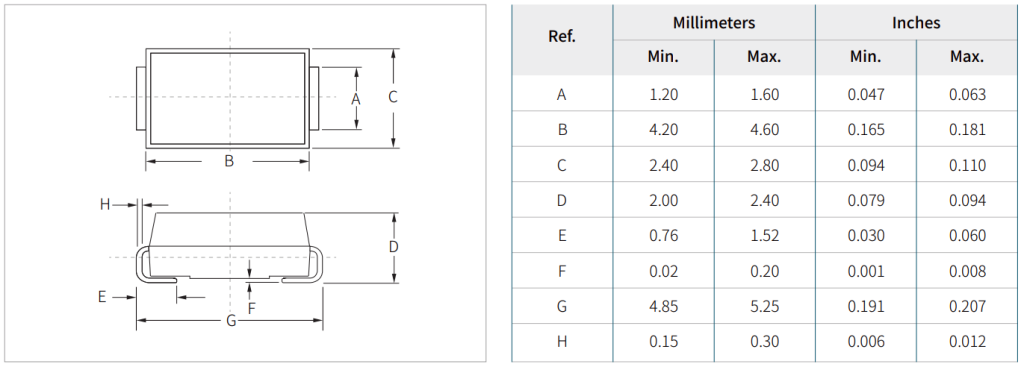

封装尺寸
