SMAJ43CA瞬态抑制二极管TVS应用领域电路设计及数据手册

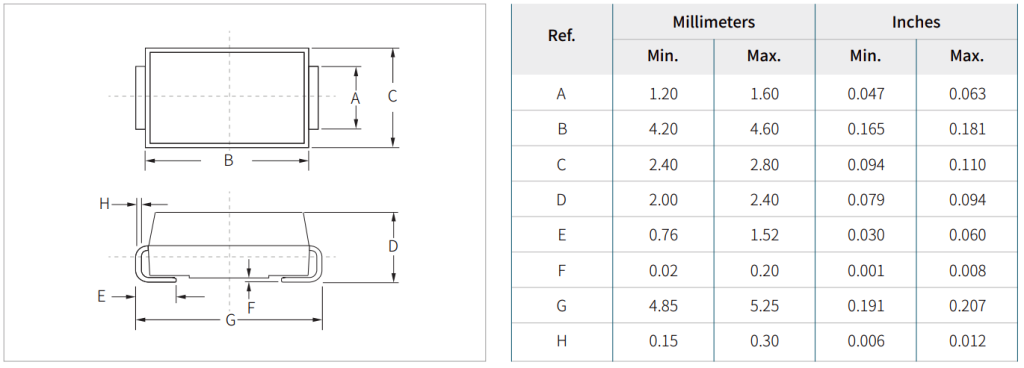

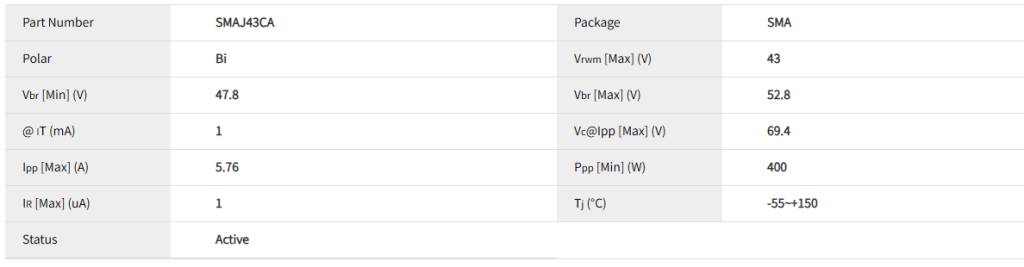

核心电气参数（以典型 datasheet 为例）：
- VRWM (Working Voltage)：43V。电路的工作电压应低于此值，通常选择 VRWM 略高于电路的最大正常工作电压。例如，适用于 36V-40V 的系统。
- VBR (Breakdown Voltage)：通常在 47.8V - 52.9V @ IT。这是 TVS 开始显著导通的电压。
- IPP (Peak Pulse Current)：在 10/1000μs 波形下，可承受的最大脉冲电流（例如 9.2A），用以计算其 400W 的峰值功率。
- VC (Clamping Voltage)：在额定 IPP 下（如 9.2A），电压被钳位的最大值。对于 SMAJ43CA，VC 最大约 69.9V。这是电路实际会承受的最高电压，必须低于被保护器件的最大耐压。
- 极性：双向。它在正负过压时都会动作。

基于其 43V 的工作电压和 400W 的功率，SMAJ43CA 常用于以下需要抑制中等能量瞬态脉冲的场合：

工业自动化与控制系统：
- 24V PLC / DCS 系统：工业标准 24V 电源线（实际波动范围可能达 36V），极易受到感性负载（继电器、电机、电磁阀）关断、雷击感应浪涌等干扰。SMAJ43CA 可用于保护 I/O 模块、传感器接口和通信端口。
- 4-20mA 电流环：保护控制器或变送器的高精度模拟输入电路免受浪涌和 ESD 影响。
汽车电子：
- 12V/24V 车载系统：保护车灯、电机驱动、ECU 的电源输入线，抵御负载突降（Load Dump） 等高压瞬态（虽然 Load Dump 能量极高，常需更高功率 TVS 或组合防护，但 SMAJ43CA 可用于次级或敏感子电路防护）。
- ISO 7637-2 脉冲防护：针对汽车电子标准的测试脉冲（如 Pulse 1, 2a, 3a/b）进行设计。
通信设备：
- 保护基站或网络设备中较高电压的辅助电源线路（如 36V-48V 馈电线路）。
- 保护 RS-422/485 等差分通信总线（因其为双向，可方便地用于差分线间保护）。
消费电子与电源适配器：
- 保护输出电压较高的电源适配器输出端（如 32V）。
- 安防系统（如 PoE 供电设备、摄像头）的电源接口防护。

确定工作电压：确定被保护线路的正常最大工作电压 Vop_max。选择 VRWM > Vop_max，并留有一定裕量（例如 10-20%）。对于 36V 系统，选择 SMAJ43CA（VRWM=43V）是合适的。
确定钳位电压：确保 TVS 在最大浪涌电流下的钳位电压 VC_max 必须低于被保护芯片或器件的最大耐压 Vabs_max，并留出安全裕量。即 VC_max < Vabs_max。
估算瞬态能量：根据可能遇到的浪涌波形（如 IEC 61000-4-5 8/20μs 雷击浪涌），估算能量，确保 TVS 的峰值脉冲功率（400W）能满足要求。若不够，需选择功率更大的型号或采用多级防护。

A. 用于直流电源线保护（最常用）：
双向 TVS 可直接并联在电源正极（V+）和地（GND）之间。它对正负浪涌都起作用。

text

        V+ -----|---|>---|>---|---- GND
                 [SMAJ43CA]
                 (双向符号)

B. 用于差分数据线保护（如 RS-485）：
对于 A、B 两条线，有三种常见接法：

线-线间保护：在 A 和 B 之间并联一个双向 TVS。主要用于抑制差分模式干扰。textA o----|>---|>---|----o B [SMAJ43CA]
线-地保护（每线对地）：在 A 对地、B 对地各接一个双向 TVS（或一个双通道 TVS 阵列）。主要用于抑制共模干扰。这是最全面的保护方式。textA o----|---|>---|>---|---- GND [SMAJ43CA-1] B o----|---|>---|>---|---- GND [SMAJ43CA-2]
组合保护（推荐）：同时采用 线-线 和 线-地 保护，形成完整的防护网。

TVS 的性能高度依赖布局！不当的布局会因寄生电感导致钳位失效。
