SMAJ5.0A 是一款通用的单向瞬态抑制二极管，采用 DO-214AC (SMA) 封装，能提供 400W 的峰值脉冲功率 。它专为保护 5V 及以下的低压电路而设计，尤其擅长应对静电放电和浪涌等瞬态过压事件 。

下面是它的核心参数、典型应用领域以及电路设计指南，供你参考。

📖 核心参数速查

参数典型值说明
反向截止电压 (V<sub>RWM</sub>)5V设备正常工作时可承受的最高电压，在此电压下处于“关断”状态 。
击穿电压 (V<sub>BR</sub>)6.4V - 7.0V在此电压范围内，TVS管开始进入击穿区，为浪涌电流提供低阻通路 。
钳位电压 (V<sub>C</sub>)9.2V在承受43.5A峰值脉冲电流时，器件两端能限制住的最高电压，被保护器件必须能承受此电压 。
峰值脉冲电流 (I<sub>PP</sub>)43.5A器件能承受的最大峰值脉冲电流 (基于10/1000μs波形) 。
峰值脉冲功率 (P<sub>PPM</sub>)400W最大峰值脉冲功率，由 I<sub>PP</sub> * V<sub>C</sub> 得出 。
响应时间< 1ps反应速度极快，可在瞬态电压发生的皮秒级时间内动作 。
漏电流 (I<sub>R</sub>)800μA在5V工作电压下，流过TVS管的微小电流，功耗极低 。

🎯 典型应用领域

SMAJ5.0A 主要被用于保护那些对电压敏感的、工作电压为5V或更低的电子电路，特别是在以下场景中表现优异：

  1. 电源端口保护：用于5V直流电源输入端，防止电源适配器插拔或上电瞬间产生的浪涌电压冲击后级电路 。
  2. 数字接口保护：
    • USB接口：保护USB 2.0/3.0接口的5V电源线，避免热插拔产生的静电或浪涌损坏南桥或电源管理芯片 。
    • 其他I/O接口：可用于保护RS-232、RS-485等接口的逻辑侧或电源引脚。
  3. MCU/嵌入式系统：保护微控制单元的I/O口、电源引脚 (VDD) 或复位引脚，这些引脚通常直接暴露在外部环境下，极易因静电损坏 。
  4. 消费电子与工业控制：
    • 消费电子：如智能手机、平板电脑、可穿戴设备的内部电源轨和接口保护 。
    • 工业控制：用于保护PLC、工业传感器接口等长期工作在恶劣电磁环境中的设备 。
  5. 通信设备：路由器、交换机、机顶盒等设备的5V供电输入和状态指示灯接口 。

🛠️ 电路设计指南

在实际电路设计中，如何用好SMAJ5.0A是关键。请遵循以下最佳实践：

  1. 靠近源端放置：TVS管应尽可能地靠近被保护器件的输入端口或连接器放置。这样可以减少瞬态电压在PCB走线上的耦合路径，最大限度地发挥其保护效果 。
  2. 优先连接低阻抗地：
    • 确保TVS管的阴极（带标记的一端）接在被保护的信号线或电源线上。
    • 阳极（无标记端）必须通过最短、最宽的走线直接连接到低阻抗的地平面。一个低阻抗的接地路径是TVS管能快速泄放浪涌电流的关键 。
  3. 搭配滤波电路使用：
    • 在要求极高的场合，可以将SMAJ5.0A与LC滤波器组合使用。通常的配置是：在电源输入端先经过TVS管进行初级钳位，再经过LC滤波器滤除残余的高频噪声，最后供给后级电路。这种组合可以提供更干净的电源 。
  4. 注意单向与双向的选择：
    • SMAJ5.0A (单向)：适用于直流 (DC) 电路的保护。它能很好地钳位正向浪涌，并快速导通泄放反向浪涌。这是大多数直流5V应用的选择。
    • SMAJ5.0CA (双向)：如果需要保护的是交流 (AC) 信号，例如RS-485的差分线、音频信号线或任何电压会在正负之间摆动的线路，应选用双向型号 。
  5. 确认电压余量：确保电路的最高正常工作电压（如5V）低于TVS管的反向截止电压 (V<sub>RWM</sub>=5V)。这是TVS管正常工作的前提，否则它会处于微导通状态，增加功耗甚至损坏。

💡 设计示例

下图展示了一个典型的5V直流电源输入保护电路：

plaintext

    +5V (输入端) ----┬---< 电感/磁珠 >---┬---- +5V (给后级电路)
                     │                    │
                     │                    │
                     └----┤├----┬--------┘
                          SMAJ5.0A  │
                                    │
                                    ▼
                                   GND

工作流程：

  • 正常工作时，SMAJ5.0A处于高阻态，漏电流仅微安级，不影响电路。
  • 当输入端出现高于9.2V的浪涌时，SMAJ5.0A会在皮秒级内迅速变为低阻态，将浪涌电流直接短路到地，从而将电压钳位在安全的9.2V，保护了后级的芯片。

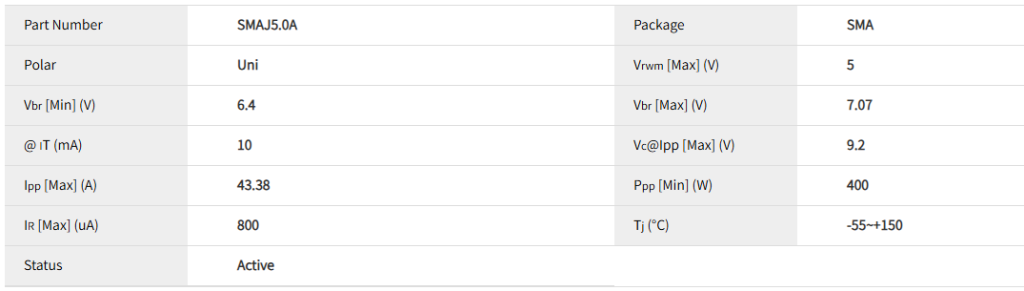

电性参数

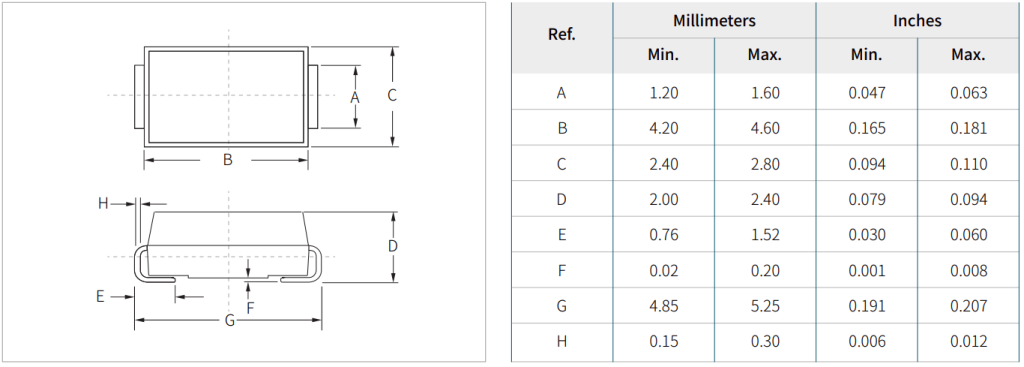

封装尺寸

数据手册

SMAJ5.0A 瞬态抑制二极管 数据手册下载

供货情况
SMAJ5.0A系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smaj5-0a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
