SMAJ5.0CA瞬态抑制二极管应用领域电路设计及数据手册

SMAJ5.0CA 是一款双向、400W 的瞬态抑制二极管（TVS），专为5V 低压电路设计。它通过将瞬态高压钳位在安全水平来保护后端敏感元件，非常适合高密度PCB布局。

以下是其核心参数、应用领域及电路设计要点的解析。

参数	典型值	设计意义
反向工作电压 (V<sub>RWM</sub>)	5V	电路正常工作时的最高电压，TVS在此电压下不导通，不影响电路。
击穿电压 (V<sub>BR</sub>)	6.4V - 7.0V	电压超过此范围时，TVS开始进入导通状态，开始吸收浪涌。
最大钳位电压 (V<sub>C</sub>)	9.2V (I<sub>PP</sub>=43.5A时)	发生浪涌时，TVS将电压钳位在此最大值以下，这是保护后端电路的关键指标。
峰值脉冲电流 (I<sub>PP</sub>)	43.5A	TVS能承受的最大浪涌电流，体现了其浪涌吸收能力。
峰值脉冲功率 (P<sub>PP</sub>)	400W	TVS能承受的最大瞬态功率，决定了其能处理的浪涌能量级别。
响应时间	亚纳秒级	响应极快，能在瞬态电压造成破坏前迅速动作。
漏电流 (I<sub>R</sub>)	< 1μA (典型值)	正常工作时漏电流极小，对电池供电设备或高阻抗信号采集电路几乎无影响。

注意：型号后缀带“CA”表示双向，能抑制正负两个方向的瞬态电压，适合保护交流信号或极性不确定的线路。

SMAJ5.0CA因其优异的性能，被广泛应用于各类电子产品的接口和电源保护中。

在电路设计中用好SMAJ5.0CA，需遵循以下原则：

布局原则：靠近源头，路径最短
- 靠近接口：TVS应尽可能靠近被保护电路的输入端口或连接器放置。这样能在瞬态电压进入PCB长走线前就将其泄放，避免耦合到其他线路。
- 短而粗的连接：TVS到被保护信号线和地的连接应尽可能短而粗，以减小寄生电感。寄生电感会导致钳位电压升高，降低保护效果。
接地设计：低阻抗回路
- 确保TVS的接地引脚连接到低阻抗的接地平面，为浪涌电流提供一个直接的泄放路径。
多级防护：协同作战
- 在对防护要求极高的场合（如户外设备雷击防护），可将SMAJ5.0CA用作次级保护。在前端增加气体放电管（GDT） 作为初级保护，两级之间用退耦器件（如电阻或电感）连接，以承受更大能量。
参数匹配：确保兼容
- 确保不误触发：电路的最大工作电压必须低于TVS的反向工作电压（5V）。
- 确保后端安全：后端敏感元件能承受的最高电压必须高于TVS的最大钳位电压（9.2V），留有一定余量。
- 确保能量足够：根据预期的浪涌等级（如IEC 61000-4-5标准），评估TVS的峰值脉冲功率（400W）是否足够。

SMAJ5.0CA是一款高性价比、易于使用的电路保护元件，是5V系统中抵御ESD和浪涌的理想选择。设计时，遵循 “靠近接口、短路径、低阻抗” 的布局原则，并确保其电压参数与电路匹配，即可有效提升产品可靠性。

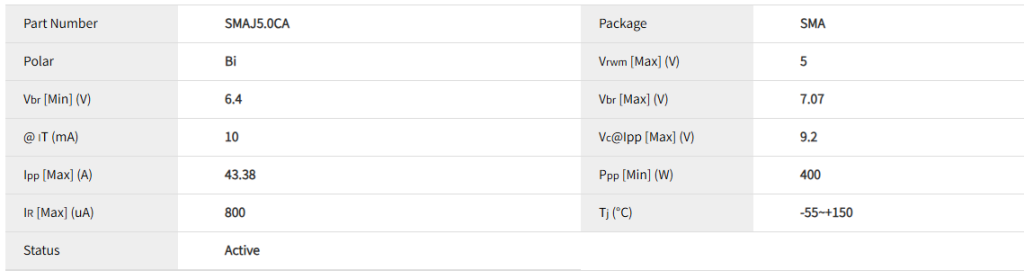

电性参数

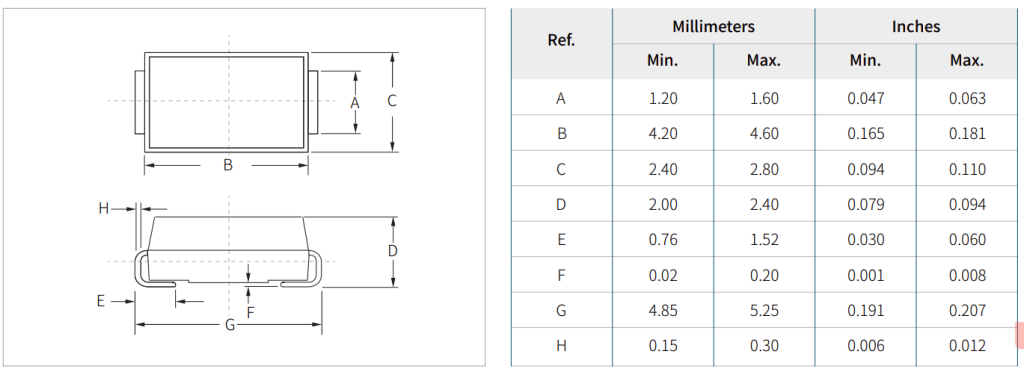

封装尺寸
