❓为什么低电压电路需要SMAJ6.5A瞬态抑制二极管的防护？
首先我们需要先明白一个反常识的现象：电压越低，芯片越精密，反而越脆弱，越容易损坏。
可以把低电压电路想象成一张极薄的宣纸，而把高电压电路（如220V供电端）想象成一张厚纸板。瞬态过压就像一滴水滴，在厚纸板上可能没事，但在宣纸上却能轻易击穿一个洞。
具体来说，低电压电路需要半导体器件防护，主要有以下几个核心原因：
1. 核心芯片的物理极限：无法承受高压
这是最根本的原因。现代低电压芯片（如CPU、内存、传感器）的制造工艺越来越先进，为了追求速度和功耗，晶体管之间的绝缘层（栅氧化层）做得极薄。
- 击穿电压低：一个5V供电的芯片，其内部晶体管的击穿电压可能只有7V或8V。如果有一个稍高的电压（例如12V的浪涌）冲击进来，瞬间就会击穿这层薄薄的绝缘层，导致芯片永久性损坏。半导体防护器件的作用，就是把这个浪涌电压"短路"或"钳位"到安全范围内（比如钳位到7V以下）。
2. 低电压系统对能量更敏感：很小的能量就能造成破坏
虽然静电的电压很高（几千伏甚至上万伏），但能量其实很小。对于厚实的工业设备，这点能量可能没什么影响。但对于低电压设备：
- 静电放电：当你用手触摸USB接口或耳机插孔时，身体带的静电可能高达几千伏。这个高压瞬间放电，产生的微小能量足以熔化或气化芯片内部极其微小的金属连线或PN结。半导体防护器件（如TVS管）能以皮秒级的速度响应，为这股破坏性能量提供一个安全的泄放通路，直接引入地线，从而保护核心芯片。
3. 电源线上的"尖峰"：电压波动是常态
低压电源并不是永远稳定干净的。当电路中的电机启动、继电器切换，甚至蓝牙/Wi-Fi模块发射信号时，都会在电源线上产生快速的电压尖峰（浪涌）。
- 导致逻辑错误：虽然一次小的尖峰可能不会立刻烧毁芯片，但如果尖峰电压超过了芯片的逻辑电平阈值，就会导致电路逻辑错乱——比如本该是"0"的信号被误判为"1"，导致程序跑飞、数据出错或系统死机。
- 累积损伤：反复的电压尖峰还会对芯片造成累积性损伤，缩短设备寿命。半导体防护器件可以削平这些尖峰，确保电源电压始终在安全范围内，保证系统稳定运行。
4. 外部环境的不可预测性：插拔与干扰
低电压设备（如手机、笔记本）经常需要在各种环境中使用，面临很多不可控的因素：
- 热插拔：在设备运行时插拔充电器、U盘或HDMI线，触点接触的瞬间会产生剧烈的电压和电流冲击，也就是浪涌电流。
- 电磁干扰：靠近强磁场或无线电发射源时，连接的线缆会像天线一样感应出额外的电压和电流。
如果没有防护，这些来自外部的每一次冲击，都可能让设备"折寿"甚至直接损坏。
总结：防护器件是牺牲自己保护核心的"安全卫士"
如果把昂贵的CPU/SoC比作需要保护的"核心人物"，半导体防护器件就是随时待命的"保镖"。
- 平时：它处于"隐身"状态，不影响电路的正常工作。
- 遇险时：一旦电压超过安全阈值（如6.5V），它立刻"挺身而出"，以极高的速度将自己变成一条"短路"通路，把有害的高电压和能量从核心芯片旁引导开，只让安全的电压通过。
- 结果：巨大的能量由防护器件（而不是核心芯片）来承受，如果能量太大，它甚至可能牺牲自己（烧毁），但最终确保了核心芯片的安全。
所以，低电压电路需要防护，是因为其精密性决定了它既脆弱又昂贵，而现实世界中充满了各种无法避免的电压威胁。半导体防护器件正是以最小的成本，来保障系统稳定和核心元件安全的关键。
SMAJ6.5A 是一款非常通用的低电压保护元件，主要用在需要防范过压、浪涌或静电的电子设备中。它的核心参数是 6.5V 的工作电压和 400W 的峰值脉冲功率，能快速响应并钳位异常高电压，保护后端电路。
基于其特性，它的应用领域非常广泛，主要集中在以下几个方向：
⚡ 储能与电池管理系统 (BMS)
这是一个非常有代表性的应用场景。在储能系统中，SMAJ6.5A 可用于保护电池管理系统的每一节电池检测通道。当插拔电池或电路产生瞬时浪涌时，它能迅速动作，防止高压损坏后端精密的锂电池模拟前端芯片，确保电池状态监测的准确性。
🔌 通用电源与接口保护
这是 SMAJ6.5A 最基本也是最广泛的应用，主要用于保护各类电源线和信号端口的接口安全。
- 电源保护：应用于 AC/DC 电源、电源管理电路以及DC电源总线（VCC bus），吸收电源线上的浪涌干扰。
- 接口保护：为 I/O 接口、低频信号传输线（如 RS232、RS485）提供防护，防止热插拔或外部干扰导致的接口芯片损坏。
🏭 工业与汽车电子
在工业和汽车这类环境复杂、电磁干扰多的领域，SMAJ6.5A 也发挥着关键作用。
- 工业应用：广泛用于工业控制系统、可编程逻辑控制器、传感器和执行器，保障设备在恶劣电气环境中的可靠性。
- 汽车电子：用于汽车的车身电子控制单元（ECU）、传感器和电源系统等，吸收车辆运行时产生的各类电压瞬变，提高系统的抗干扰能力。
📱 通信与消费电子
在通信和消费电子产品中，SMAJ6.5A 主要用来防范静电放电和电气快速瞬变，保护敏感的芯片。
简单来说，SMAJ6.5A 可以看作是电子电路的"安全卫士"，凡是标称电压在 6.5V 左右的敏感电路，且面临浪涌、静电等威胁，它都能提供一个可靠且成本效益高的保护方案。

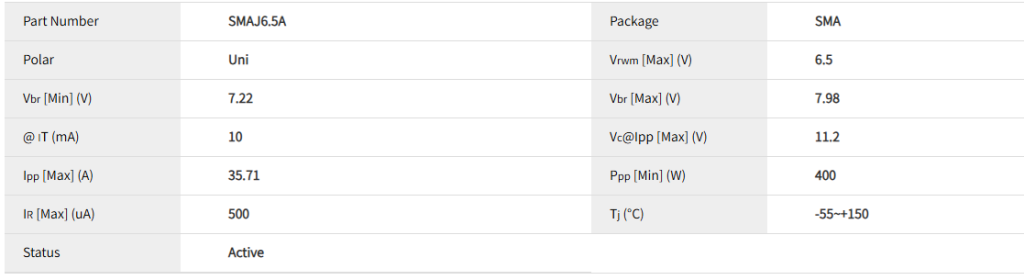

电性参数

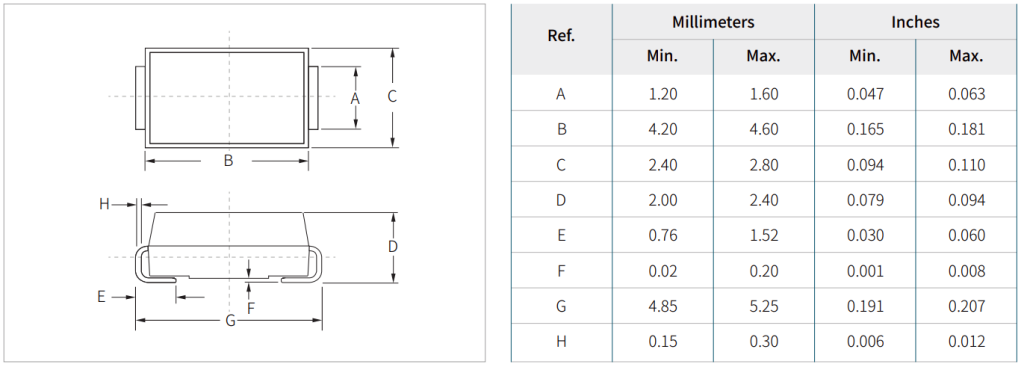

封装尺寸
数据手册
供货情况
SMAJ6.5A系列产品采用SMA(DO-214AC)封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smaj6-5a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
