SMAJ6.5CA 是一款 400W 双向瞬态抑制二极管，非常适合保护 5V 或 6.5V 以下的低压电路。它的钳位电压低至 11.2V，响应速度达皮秒级，且双向导通特性使其特别适合处理交流信号或正负极反接的场景。

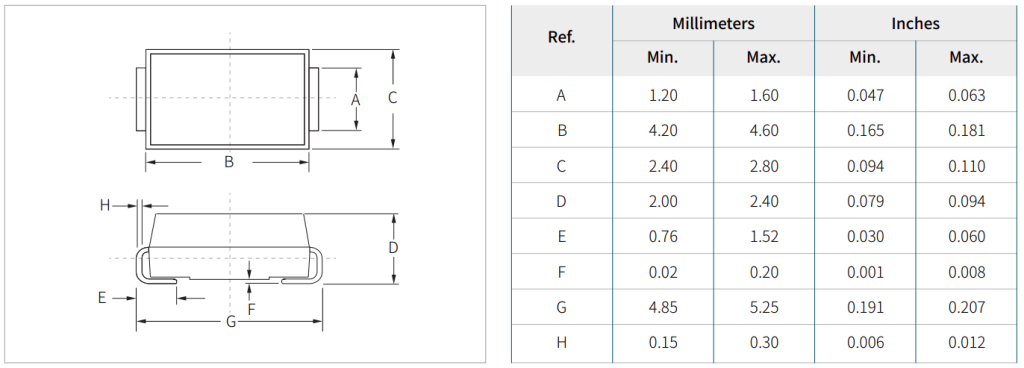

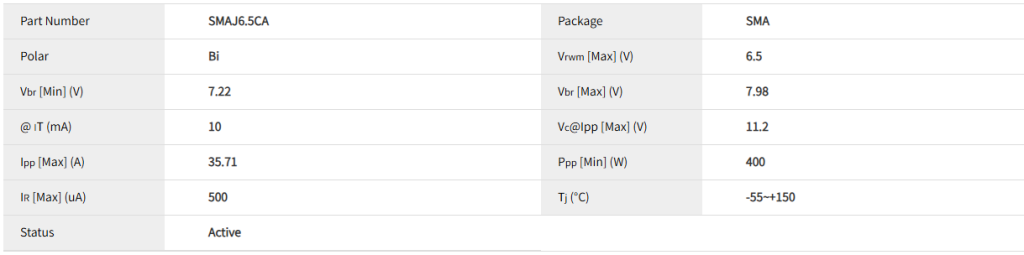

1. 核心参数速查

设计前需明确器件的关键限值：

反向截止电压（VRWM）：6.5V（确保电路工作电压不超过此值）。
击穿电压（VBR）：7.22V - 7.98V（TVS 开始导通的门限）。
钳位电压（VC）：11.2V（浪涌发生时加载在负载两端的最高电压）。
峰值脉冲功率（Pppm）：400W （10/1000μs 波形）。
峰值脉冲电流（Ipp）：35.7A。

2. 典型应用电路设计方案

SMAJ6.5CA 的双向特性使其能无极性安装，同时抑制正负两个方向的浪涌。

方案一：低压直流电源端口保护（如 5V 供电）

适用场景：MCU、传感器、通信模块的电源输入端。
设计目标：防止适配器热插拔或雷击感应造成的过压。

电路连接：将 SMAJ6.5CA 直接并联在电源正极（VCC）和地（GND）之间。
工作原理：
- 正常工作时（5V），TVS 处于高阻态，漏电流极小（<1μA），不干扰电路。
- 浪涌来袭时，电压超过 7.22V，TVS 瞬间变为低阻通路，将电压钳制在 11.2V，将浪涌电流泄放到地，从而保护后级的电源芯片。

text

          +VCC (5V)
            |
            |       +-------------+
            +-------|             |
            |       |   Load      |
            |       |  (MCU/Sensor)
          [SMAJ6.5CA] |             |
            |       +-------------+
            |           |
           GND         GND

方案二：低速信号/通信接口防护（如 RS485、CAN、DI）

适用场景：工业现场总线、报警输入接口。
设计目标：防护差分信号线上的共模浪涌。

电路连接：
- 线对地保护：将 SMAJ6.5CA 跨接在信号线（A）与地（GND）、信号线（B）与地（GND）之间。
- 线间保护：也可直接跨接在 A 线与 B 线之间，吸收差分模式浪涌。
注意：对于高速信号（如 USB 2.0 以上），SMAJ 系列的结电容相对较大（几百 pF），可能会衰减信号。此时建议选用低电容 TVS 或 ESD 二极管。

方案三：多级协同防护电路（应对雷击）

适用场景：户外设备、电源适配器入口。
设计目标：承受 IEC 61000-4-5 规定的 1.2/50μs 高能量浪涌。

结构：GDT（气体放电管） -> 电阻/电感 -> SMAJ6.5CA。
布局：
- 第一级（GDT）：承受大电流，但响应慢（μs 级），钳位电压高（约 90V）。
- 第二级（电阻/磁珠）：起到退耦作用，限制电流。
- 第三级（SMAJ6.5CA）：利用其响应快（ps 级）的特点，迅速将残压钳位至 11.2V 安全范围。
