关于瞬态抑制二极管 SMAJ64CA 的应用领域与电路保护方案，以下是为 Semiwell 公司整理的参考内容，可用于产品推广或技术说明：

一、SMAJ64CA 关键参数（Semiwell）

  • 峰值脉冲功率：400W（10/1000μs波形）
  • 反向工作电压（V_RWM）：64V
  • 击穿电压（V_BR）：71.1V ~ 78.6V
  • 钳位电压（V_C）：103V（@ I_PP ≈ 3.9A）
  • 极性：双向（CA后缀）
  • 封装：SMA / DO-214AC
  • 特点：快速响应（<1ps）、低漏电流、符合RoHS

二、主要应用领域（推荐Semiwell SMAJ64CA）

应用领域典型场景
工业控制PLC、I/O模块、传感器接口、现场总线（RS-485/CAN）
通信设备以太网供电（PoE）、基站电源端口、天线接口
安防系统监控摄像机电源线、报警控制器、门禁电源
汽车电子12V/24V车载电源保护、ECU、车载信息娱乐系统
消费电子智能电表、LED驱动电源、白色家电控制板
电源系统直流电源输入端、开关电源输出保护、电池管理系统

三、典型电路保护方案（含Semiwell器件）

1. 直流电源端口保护（64V系统）

text

输入  +64V ──┬── SMAJ64CA ──┬── 负载
            │              │
           GND             GND
  • 用于防止浪涌、EFT、ESD
  • 建议配合自恢复保险丝或TVS前级电感

2. RS-485 总线保护（半双工）

text

A线 ──┬── SMAJ64CA ──┬── 收发器A
B线 ──┘              └── 收发器B
  • 双向TVS可同时保护差分信号对地
  • 与PTC或气体放电管配合可增强雷击防护

3. 汽车12V/24V电源端口（Semiwell推荐）

text

BAT+ ── 保险丝 ── SMAJ64CA ── 负载
                     │
                    GND
  • 抑制抛负载脉冲（ISO 7637-2）
  • 64V工作电压适用于24V系统过压保护

四、选型与布局建议（Semiwell应用笔记）

  1. 靠近端口：TVS应尽量靠近连接器或输入端，减少引线电感。
  2. 配合器件：高能环境建议与 压敏电阻 或 气体放电管（GDT） 级联使用。
  3. PCB走线：TVS到被保护IC的走线应尽量短且宽。
  4. 热管理：重复浪涌场景下需评估平均功耗，SMA封装适用于板级散热。

五、为什么选择Semiwell的SMAJ64CA？

  • ✅ 高可靠性：通过IEC 61000-4-5 8/20μs浪涌测试
  • ✅ 双向对称：无需区分极性，简化生产
  • ✅ 宽温工作：-55°C ~ +150°C，满足工业与汽车要求
  • ✅ 现货支持：Semiwell 提供样品与FAE技术支持

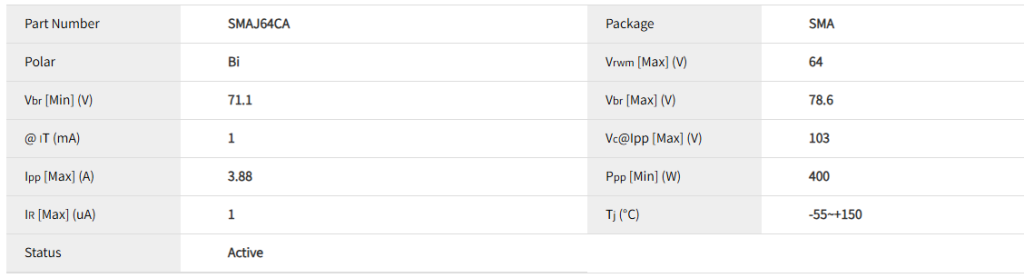

电性参数

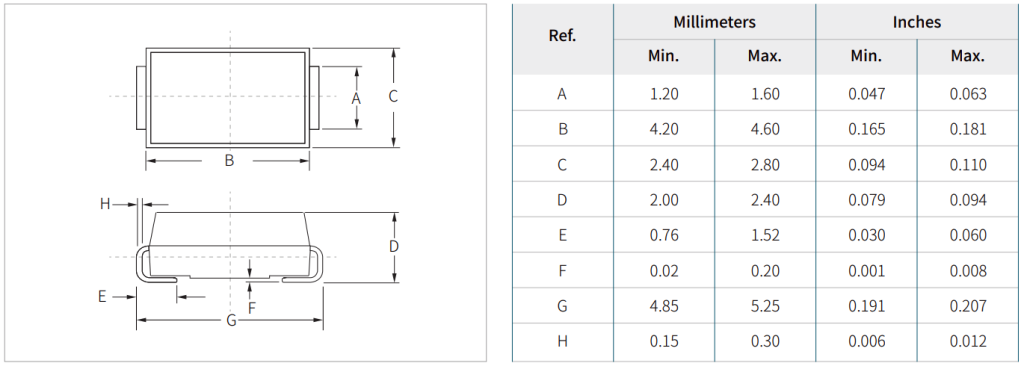

封装尺寸

数据手册

SMAJ64CA 瞬态抑制二极管 数据手册下载

供货情况
SMAJ64CA系列产品采用DO-214AA(SMB)封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smaj64ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
