SMB10J30CA是一款1000W (1kW) 峰值脉冲功率、30V反向截止电压的双向TVS管，采用SMB贴片封装。其核心参数如下：
| 参数项 (Parameter) | 典型值 (Typical Value) |
|---|---|
| 反向截止电压 (V_RWM) | 30V |
| 击穿电压 (V_BR) | 33.3V (最小值) |
| 最大钳位电压 (V_C) | 48.4V |
| 峰值脉冲电流 (I_PP) | 20.7A |
| 峰值脉冲功率 (P_PP) | 1000W (1kW) |
| 响应时间 | 亚纳秒级（典型值<1ps） |
| 工作温度 (T_J) | -55°C ~ +175°C |
典型应用领域
该器件主要用于保护敏感电路免受高压瞬变损坏，凭借其SMB小封装和1kW功率，非常适合空间受限且需较高浪涌承受能力的场景：
- 电源与接口保护：用于DC48V及以下的电源输入端口，或RS485、CAN总线等工业通信接口的过压保护。
- 消费电子与照明：LED照明模组、智能家居设备的抗浪涌保护。
- 工业与电信：保护工业控制系统中的电感负载（如继电器、电磁阀），或电信设备的板级防护。
- 车载与通用电子：部分规格适用于汽车电子应用（需确认具体型号后缀），或作为通用电路板的静电与电快速瞬变脉冲群防护。
电路保护方案设计要点
1. 选型验证
根据被保护电路的最高工作电压，选择反向截止电压为30V的该型号，确保其正常工作时不导通。需确认电路的耐受电压高于最大钳位电压48.4V，以确保保护有效。
2. 典型连接电路
由于SMB10J30CA是双向TVS管，在电路中无需区分正负极，通常采用并联方式连接：
- 电源线保护：将TVS管并联在电源正极与地（GND）之间。
- 信号线保护：将TVS管并联在信号线与地之间，或差分信号线之间。
- 布局要求：TVS管应尽量靠近保护端口（如连接器、电源入口）放置，并确保连接TVS引脚的走线宽而短，以减小寄生电感，发挥其亚纳秒级的响应速度。
3. 配合保险丝使用
TVS管主要吸收瞬态浪涌，但无法承受长时间过流。建议在电路中串联自恢复保险丝或一次性保险丝：
- 当发生持续过压导致TVS管击穿短路时，保险丝会熔断，从而保护后端电路并防止TVS管本身烧毁起火。
4. 热设计与降额
该器件工作温度范围宽达-55°C~+175°C，但在高温环境下（如超过+75°C），其峰值脉冲功率（1kW）需要进行降额使用。若设备环境温度较高或有大电流浪涌频繁发生，需考虑PCB散热设计。
总结
SMB10J30CA是一款适用于30V电压等级系统（如24V工业总线或电源）的中等功率保护器件。设计时建议采用“靠近端口、并联安装、配合保险丝”的策略，可有效应对1kW以内的雷击浪涌和电压尖峰。

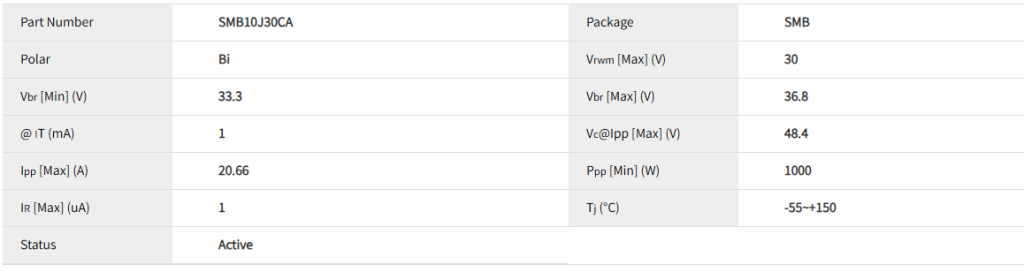

电性参数

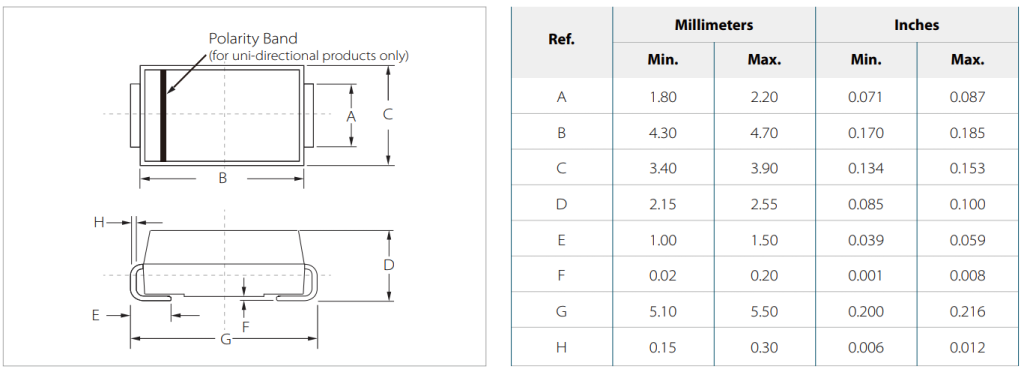

封装尺寸
数据手册
供货情况
SMB10J30CA系列产品采用 DO-214AA(SMB) 封装，每包500个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smb10j30ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
