SMBJ12A瞬态抑制二极管应用领域电路保护方案及数据手册

SMBJ12A是一款600W的表面贴装瞬态电压抑制二极管（TVS），专用于保护电子设备免受雷击、静电放电（ESD）和电感负载开关等引起的破坏性瞬态电压冲击。

相比于前文提到的BZT52C12S（200mW稳压管），SMBJ12A能承受高得多的瞬态能量，主要用作主电源输入或高速信号接口的浪涌保护。

参数项	典型值 / 范围	核心作用与设计指导
反向截止电压 (V_RWM)	12V	电路正常工作电压必须低于此值，确保TVS在正常状态下不导通、不影响电路。
击穿电压 (V_BR)	13.3V - 14.7V	TVS开始进入钳位状态的起始点。设计时需确保其上限值低于被保护芯片的绝对最大耐压。
钳位电压 (V_C)	19.9V (@Ipp=30.2A)	这是保护的核心指标。在遭受浪涌时，TVS会将电压钳位在此水平。需要确保后端电路能承受此瞬时电压。
峰值脉冲功率 (P_PPM)	600W (10/1000μs波形)	表示TVS能吸收的最大瞬态能量。该值越高，应对强雷击等大能量冲击的能力越强。
响应时间	亚纳秒级（<1ps）	响应速度极快，能有效抑制ESD等纳秒级的超快瞬态事件。
封装形式	SMB (DO-214AA)	表面贴装封装，适合自动化生产，占用空间小但功率容量较高。

SMBJ12A的应用核心在于“泄放”大电流并将电压“钳位”在安全水平。其典型应用包括：

连接方式：将SMBJ12A与被保护电路并联。对于单向（A后缀）型号，阴极（带横杠端）接电源正极/信号线，阳极接地。
布局布线：TVS管应尽量靠近被保护的端口或连接器放置。连接TVS到地线的路径应尽可能短而宽，以利用其低电感特性，充分发挥钳位能力。
功率降额：SMBJ12A的600W峰值功率是在特定波形（10/1000μs）和25℃下测得的。在高温环境中工作时，其承受浪涌的能力会下降，需参考数据手册的降额曲线。
与其他器件配合：
- 与稳压管配合：在电源输入端，可用SMBJ12A作为初级防护吸收大能量浪涌，再用BZT52C12S作为次级稳压，为精密芯片提供稳定的低压供电。
- 与保险丝配合：TVS本身短路失效是常见故障模式。在其前端串联一个保险丝非常关键。当TVS被长时间过压击穿短路时，保险丝会熔断切断电路，避免电源短路起火。

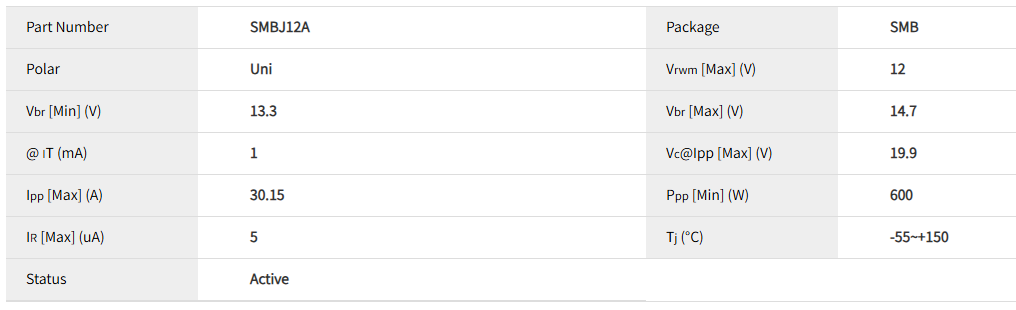

电性参数

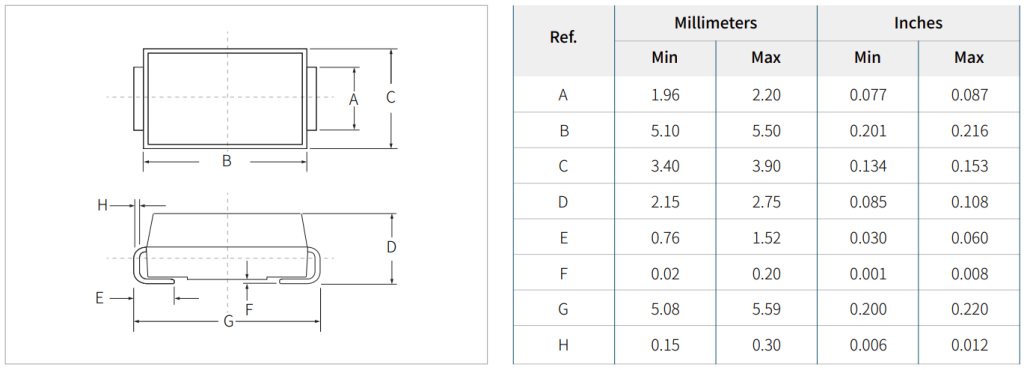

封装尺寸

数据手册

SMBJ12A 瞬态抑制二极管数据手册下载
