SMBJ150A 是一款双向TVS二极管（瞬态电压抑制二极管），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的破坏。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

  • 电源保护：AC/DC电源输入、DC-DC转换器、开关电源等。
  • 通信设备：RS-485/232、以太网接口、USB端口等。
  • 工业控制：PLC、传感器、电机驱动电路。
  • 消费电子：手机充电器、LED驱动、智能家居设备。
  • 汽车电子：CAN总线、车载充电接口（需符合AEC-Q101标准时需选车规型号）。

2. 关键参数

  • 工作电压：150V（反向截止电压）。
  • 峰值脉冲功率：600W（8/20μs波形）。
  • 钳位电压：约243V（@16.7A）。
  • 双向保护：可抑制正/负瞬态电压。

3. 典型电路设计示例

（1）电源输入保护电路

plaintext

               +------+
Input (+) -----| SMBJ |----- Output (+)
               | 150A |
Input (-) -----|      |----- Output (-)
               +------+
  • 作用：并联在电源输入端，吸收雷击或感性负载断开导致的浪涌。
  • 选型注意：确保TVS的150V工作电压高于系统正常电压。

（2）通信接口保护（如RS-485）

plaintext

               +------+
RS-485 A -----| SMBJ |----- GND
               | 150A |
RS-485 B -----|      |----- GND
               +------+
  • 作用：防止ESD或共模浪涌损坏收发器芯片。
  • 搭配元件：可串联电阻（如22Ω）限流，增强保护效果。

（3）高频信号线保护

  • 设计要点：TVS的结电容需低（SMBJ150A约几十pF），避免信号失真。

4. 设计注意事项

  1. 布局优化：
    • TVS应尽量靠近被保护接口（如电源输入口或信号端口）。
    • 走线短而粗，减少寄生电感对高频瞬态的响应影响。
  2. 接地质量：
    • 确保TVS的接地路径低阻抗（直接接至系统地平面）。
  3. 多级保护：
    • 对于高能量浪涌（如雷击），可搭配气体放电管（GDT）或压敏电阻（MOV）组成多级防护。
  4. 热管理：
    • 频繁浪涌场景需评估TVS的温升，避免过热失效。

通过合理应用SMBJ150A，可显著提升电路的抗干扰能力和可靠性。实际设计中需根据具体场景的浪涌等级（如IEC 61000-4-5标准）验证防护效果。

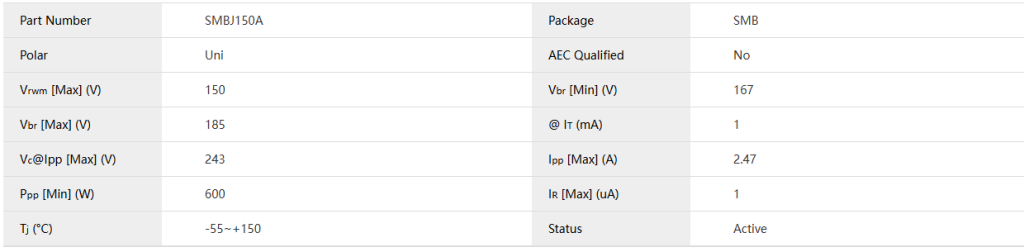

电性参数

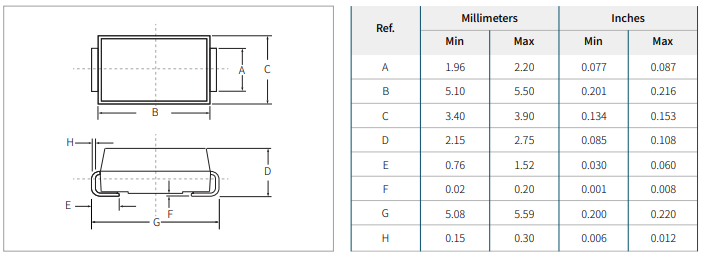

封装尺寸

数据手册

SMBJ150A 瞬态抑制二极管 数据手册下载

供货情况
SMBJ150A系列产品采用SMB封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smbj150a/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
