SMBJ15CA瞬态抑制二极管电路设计应用领域及数据手册

1. SMBJ15CA 关键参数解读

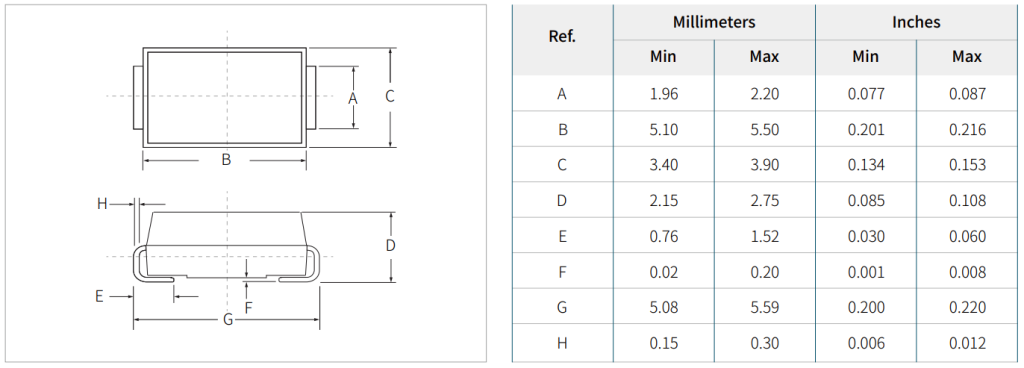

首先，理解其参数是正确应用的基础。SMBJ15CA 是一种双向瞬态抑制二极管，采用常见的SMB封装。

SMB： 封装形式，表示其尺寸和功率处理能力（600W脉冲功率），属于表面贴装。
J：代表结型。
15： 表示其反向断态电压（VRWM） 为15V。这是TVS在正常电路工作时需要承受的最大直流电压或连续脉冲电压。这意味着它被用于保护工作电压在15V或以下的电路。
C：表示双向。这意味着它能抑制来自两个方向的过电压（正极性和负极性）。
A：代表汽车级。这表明该元件符合更严格的AEC-Q101汽车电子可靠性标准，对温度、湿度、冲击等有更高要求。

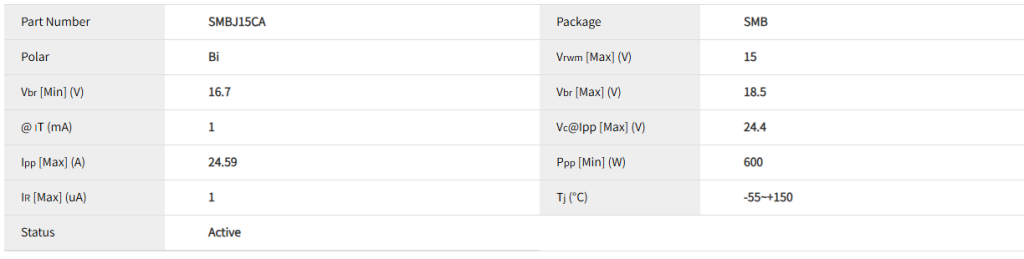

其他关键参数（典型值）：

击穿电压（VBR）： 在测试电流下，一般为16.7V - 18.5V。
最大钳位电压（VC）： 在规定的峰值脉冲电流（如IPP）下，TVS两端的最大电压。对于SMBJ15CA，当承受一个很高的瞬态电流（例如，根据波形不同，可能对应20A以上的电流）时，其钳位电压通常在24.4V左右。这是保护后级电路的关键电压。
峰值脉冲电流（IPP）： 能承受的最大瞬态电流。

核心工作原理： 在正常电压下（<15V），TVS呈现高阻态，对电路几乎没有影响。当遭遇瞬间高压（如静电、浪涌）时，它能以皮秒（ps）级的速度从高阻态变为低阻态，将巨大的瞬态能量泄放到地，同时将电压钳位在一个安全的水平（VC，如24.4V），从而保护后端的精密元件。

2. 电路设计要点

在设计使用SMBJ15CA的电路时，需注意以下几点：

布局位置： TVS应尽可能靠近需要保护的端口或接口放置，例如电源输入端、信号线接口、连接器等。目的是在干扰进入电路板的第一时间将其泄放，防止其传播到内部电路。
并联使用： TVS通常与被保护电路并联。一端接信号线或电源线，另一端接地。
- 电源线保护： 并联在电源（VCC）和地（GND）之间。
- 信号线保护： 串联一个小的限流电阻（如22Ω-100Ω）后再接TVS到地，形成RC吸收电路，增强保护效果并防止TVS过载。
接地质量： TVS的接地路径必须短而粗，具有低电感。一个糟糕的接地会大大降低TVS的响应速度和泄放效果。最好使用大面积接地层。
前级配合： 在AC-DC电源输入端，TVS通常作为第二级或第三级保护。前面可能会配合气体放电管（GDT）或压敏电阻（MOV）来应对更高能量的雷击浪涌，TVS则用于钳位更快速、电压较低的尖峰。
选型验证： 确保TVS的VRWM 高于电路的最大正常工作电压，并留有一定裕量（例如，12V系统可选15V的TVS）。确保VC 低于被保护IC的最大耐受电压。

一个简单的电源保护电路示意图：

text

[外部电源] ------[保险丝/ PTC]-----+-----[被保护电路 (IC)]
                               |
                          [SMBJ15CA]
                               |
                              GND

3. 主要应用领域

基于其15V的工作电压和汽车级品质，SMBJ15CA广泛应用于以下领域：

1. 汽车电子（核心应用领域）

由于其“A”后缀，它是汽车应用的理想选择。汽车环境充满恶劣的电气噪声和瞬态脉冲（如负载突降、抛负载）。

ECU（电子控制单元）： 发动机控制、变速箱控制、车身控制模块等。
信息娱乐系统： 收音机、导航、显示屏的电源和数据接口。
传感器接口： 轮速传感器、氧传感器、压力传感器的信号线保护。
CAN/LIN总线： 保护车载网络通信线路免受静电和瞬态过压冲击。
