SMBJ20CA是一个设计灵活、性能可靠的保护元件。在电路设计中，只需将其正确地并联在需要保护的电源线或信号线上，并遵循“靠近接口、短接接地”的布局原则，即可为设备提供有效的瞬态过压防护。
核心参数（基于典型值）
| 参数 | 典型值 | 说明 |
|---|---|---|
| 反向截止电压 (VRWM) | 20V | 正常工作时TVS管截止，漏电流极小（≤1μA）。 |
| 击穿电压 (VBR) | 22.2V - 24.5V | 过压触发阈值，电压达到此范围时TVS开始导通。 |
| 最大钳位电压 (VC) | 32.4V | 在承受峰值脉冲电流时，可将电压钳制的最高值。 |
| 峰值脉冲功率 (PPP) | 600W | 在10/1000μs波形下，能承受的最大瞬态功率。 |
| 峰值脉冲电流 (IPP) | 18.6A | 对应最大钳位电压下的峰值脉冲电流。 |
| 响应时间 | < 1ps | 极快的响应速度，能在瞬态过压发生的极短时间内动作。 |
| 工作温度范围 | -55°C 至 +150°C | 宽泛的工作温度范围，能适应各种严苛环境。 |
🎯 典型应用领域
SMBJ20CA常用于保护工作电压为24V的直流电源系统或信号接口。
- 工业控制：用于保护PLC（可编程逻辑控制器） 的电源模块和I/O接口、传感器接口、电机驱动电路等，防止现场浪涌和ESD干扰。
- 通信与网络：广泛应用于RS-485/422、RS232等通信总线，以及工业以太网端口的浪涌保护。
- 电源系统：常用于24V DC电源的输入/输出端口防护，以及计算机、通信设备等各类电子产品的电源管理模块。
- 消费与汽车电子：适用于智能家居电源适配器、充电桩控制电路，以及车载中控系统、胎压监测传感器接口等。
💡 电路设计方案详解
SMBJ20CA是双向TVS管，没有极性之分。在电路中最基本的用法就是直接并联在需要保护的电源线或信号线与地（GND）之间。
1. 直流电源线保护
在24V直流电源输入端，SMBJ20CA可作为第一级或第二级防护，直接跨接在正极（VCC）和地（GND）之间。
text
+24V IN ─────┬───────► 负载电路 (如PLC)
│
┌┴┐
│ │ SMBJ20CA
│ │
└┬┘
│
GND ────────┴───────► GND
2. 通信接口保护
在RS-485等通信总线上，SMBJ20CA可以跨接在差分线（A、B）之间，或者分别对地连接。
text
RS-485 A ────┬───────► 收发器 A
│
┌┴┐
│ │ SMBJ20CA
│ │
└┬┘
│
RS-485 B ────┴───────► 收发器 B
✍️ 设计要点与注意事项
为确保保护效果，布局布线时有几个关键点：
- 靠近接口放置：TVS管应尽可能靠近被保护的接口（如电源输入端、通信连接器），以减小引线电感。建议PCB走线长度小于2cm。
- 低阻抗接地：TVS管的接地端必须通过最短、最粗的走线连接到低阻抗的地平面，确保瞬态大电流能快速泄放。
- 确保电压裕量：需确认被保护电路的最大耐压值高于SMBJ20CA的最大钳位电压（32.4V），否则后级电路仍有损坏风险。
- 考虑功率余量：如果预期浪涌能量很大，可能需要考虑峰值脉冲功率（PPP）更高的TVS管，例如3.0SMBJ（3000W）或5.0SMDJ（5000W）系列。
- 多级防护配合：在复杂环境中，TVS管常与压敏电阻(MOV)、气体放电管(GDT) 等配合，构成多级防护电路。

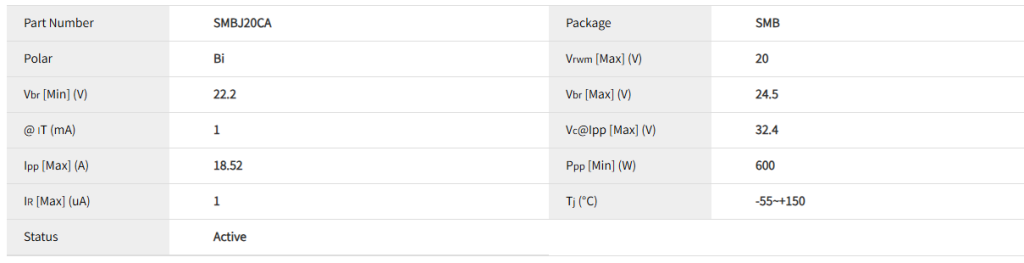

电性参数

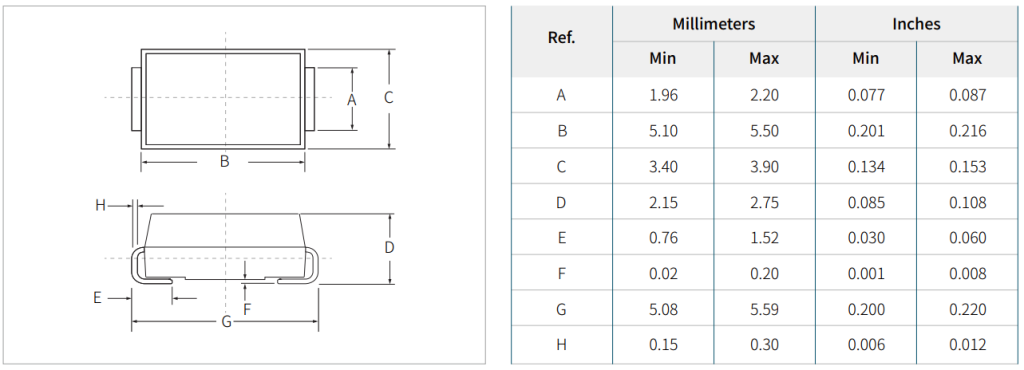

封装尺寸
数据手册
供货情况
SMBJ20CA系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj20ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
