一、主要应用领域
SMBJ22CA适用于工作电压在12V至24V的系统,是工业、汽车和通讯领域的标准保护器件之一。
- 工业自动化与控制系统:
- PLC的I/O端口:保护数字量/模拟量输入输出模块。
- 传感器接口(2线/3线/4线制):保护压力、温度、流量传感器信号线,抵御现场感应浪涌和EFT。
- RS-485/RS-422通信端口:作为A/B线对地或线间保护的首级或次级防护。
- 汽车电子:
- 12V/24V电源总线:保护ECU、车身控制模块、照明系统等免受负载突降、抛负载等瞬态电压冲击。
- 传感器与执行器接口:如ABS轮速传感器、喷油嘴、风扇电机驱动等。
- 通信与网络设备:
- 以太网PHY端口的辅助保护:与专用的TVS阵列配合使用,增强RJ-45接口的浪涌防护等级。
- 低功率POE受电设备的输入保护。
- 消费电子与电源适配器:
- 24V直流输入的设备:如监控摄像头、路由器、打印机等的外置电源输入口。
- USB Type-C Power Delivery 中较高电压档位(如20V)的次级保护。
- 新能源与储能:
- 小功率光伏逆变器的辅助电源或信号采集端。
- 电池管理系统(BMS)的低压侧通信与采样端口。
二、选型依据:为什么是SMBJ22CA?
- 工作电压匹配:
- 钳位电压评估:
- 封装与功率:
- SMB(DO-214AA)封装适合板级安装,600W的峰值功率能满足IEC 61000-4-5(8/20μs)等级2(±1kV)至等级4(±4kV,需配合气体放电管/压敏电阻)的防护需求。
三、典型电路设计方案
方案1:直流电源输入口的初级保护(最常用)
这是SMBJ22CA最典型的应用,放置在电源入口,作为第一级或唯一的过压保护。
text
[来自连接器] ----+----[FUSE 保险丝]----+----[被保护电路]
| |
[C1: 0.1uF] [TVS: SMBJ22CA]
| |
GND GND
- 元件作用:
- FUSE:防止持续过流导致TVS或PCB烧毁。应选择快断型,额定值略高于系统最大工作电流。
- C1(可选):高频去耦电容,滤除高频噪声,与TVS配合效果更好。
- TVS (SMBJ22CA):并联在电源与地之间。正常时高阻,当电压超过其击穿电压时,迅速导通(纳秒级),将大电流泄放到地,并将电压钳位在安全值。
- 注意事项:
- TVS应尽量靠近电源接口放置。
- 接地路径必须短而粗,以降低泄放路径的寄生电感,这是保证防护效果的关键。
方案2:通信接口(如RS-485)的差模与共模保护
对于差分总线,通常需要线对线(差模)和线对地(共模)的组合保护。
text
A Line ---------------------------------------->
| |
[R_S1: 10-22Ω] [到收发器A]
| |
[TVS_D: SMBJ22CA 或 P6SMB22CA] [保护后的A]
| |
B Line ---------------------------------------->
| |
[R_S2: 10-22Ω] [到收发器B]
| |
[TVS_D: SMBJ22CA 或 P6SMB22CA] [保护后的B]
| |
[TVS_CA: SMBJ22CA]---[GND]---[TVS_CB: SMBJ22CA]
(A to GND) (B to GND)
- 元件作用:
- TVS_D:双向TVS(或用两个单向TVS背对背连接),用于A-B线间的差模保护,抑制线间浪涌。
- TVS_CA, TVS_CB:两个单向TVS(SMBJ22CA),分别用于A-地、B-地的共模保护。
- R_S:串联隔离电阻,限制流入TVS和收发器的瞬时电流,同时不影响正常通信。阻值根据通信速率和驱动能力选择。
- 简化方案:对于要求不高的场合,可以只使用两个SMBJ22CA做A-地和B-地的共模保护。
方案3:继电器/感性负载的瞬态吸收(反电动势抑制)
用于保护驱动继电器、电机、电磁阀的开关管(MOSFET/三极管)。
text
[控制器] ----[R_驱动]----[Gate of MOSFET]----[Source to GND]
|
[Drain]----+----[继电器线圈]----+----[Vcc (24V)]
| |
[TVS: SMBJ22CA] [续流二极管D_Flyback]
| |
GND GND
- 元件作用:
- TVS (SMBJ22CA):并联在MOSFET的漏极和源极之间。当MOSFET关断,线圈产生反向尖峰电压时,TVS迅速动作,将漏极电压钳位在安全值(如35V),防止MOSFET被击穿。
- 续流二极管:提供主要的慢速能量泄放回路。TVS作为补充,处理二极管无法完全抑制的快速尖峰。
- 选型关键:TVS的VRWM需高于Vcc(24V),但低于MOSFET的Vds(max)(如60V)。
四、PCB布局布线关键要点
TVS的性能高度依赖PCB设计,不良布局会使防护效果大打折扣。
- 位置优先:TVS必须放在防护区域的最前端,紧挨着连接器或需要保护的端口。确保浪涌电流先经过TVS,再进入后续电路。
- 回路最短:TVS的接地引脚到系统接地点(如连接器外壳地、主板接地平面)的路径必须尽可能短、直、宽。避免使用细长走线或过孔,推荐使用铺铜连接。
- 主泄放路径清晰:瞬态大电流的泄放路径(Connector -> TVS -> GND)应形成一个最小闭环,不要让这个环路包围敏感电路。
- 与被保护线路并联:TVS应直接并联在被保护线路(电源线、信号线)和参考地之间。保护信号线时,TVS应靠近接收端IC的引脚。
- 散热考虑:对于可能承受多次或较大能量冲击的应用,TVS下方的PCB可适当增加铜箔面积以帮助散热,但注意不要因此加长接地路径

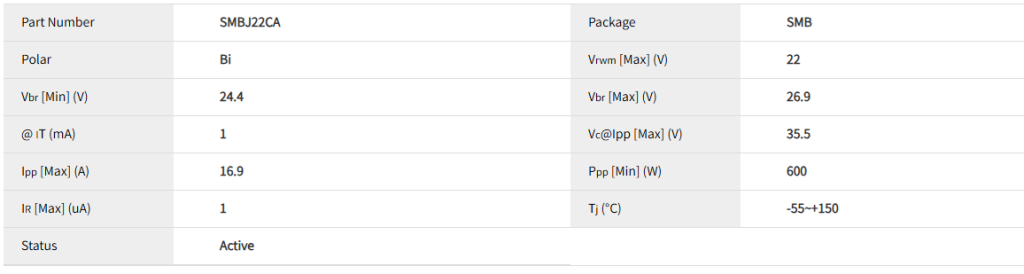

电性参数

封装尺寸

数据手册
SMBJ22CA应用领域电路设计及数据手册系列产品采用 DO-214AA(SMB) 封装,每卷3,000个,如需了解产品详情,请访问https://semiwell.com/product-general-tvs/smbj22ca/; 现提供样品,您可向全球各地矽门微Semiwell的授权经销商索取样品。
