核心特性回顾 (设计基础)

  • 封装: SMB (表面贴装)
  • 功率: 600W (峰值脉冲功率，@10/1000μs波形)
  • 工作电压 (V<sub>RWM</sub>): 26V
  • 类型: 双向 (Bidirectional)
  • 级别: 汽车级 (Automotive Grade, 通常符合 AEC-Q101标准)
  • 关键作用: 并联在电路中，在遇到高压尖峰时迅速动作（雪崩击穿），将电压钳制在一个安全值，并将瞬间大电流泄放到地，从而保护后端的精密元件。

一、主要应用领域 (Where to Use?)

由于其 26V 的工作电压和 汽车级 认证，SMBJ26CA 主要应用于以下场景：

1. 汽车电子 (Automotive Electronics) - 核心应用

这是“A”后缀的主要战场，用于对抗汽车内恶劣的电气环境（如负载突降、跳变启动）。

  • ECU/BCM: 发动机控制单元(ECU)、车身控制模块(BCM)的24V电源总线保护。
  • CAN总线保护: 保护控制器区域网络(CAN)的通信线路（CANH/CANL），是每个CAN节点接口的标配保护器件。
  • 传感器接口: 保护曲轴、凸轮轴、氧传感器等汽车传感器的电源和信号线。
  • 信息娱乐系统: 保护USB端口、音频输出、显示屏电源等接口。

2. 工业控制系统 (Industrial Control)

  • 24V工业电源总线: 工业标准24V电源系统（PLC、传感器、执行器）的输入级保护，抵御浪涌和过压。
  • I/O模块保护: 保护可编程逻辑控制器(PLC)的输入/输出模块，防止现场接线引入的感应雷击、电快速瞬变脉冲群(EFT)等干扰。
  • 电机驱动电路: 保护控制板的逻辑电源，免受电机启停或继电器通断产生的反向电动势冲击。

3. 通信与消费电子

  • 24V电源适配器: 用于路由器、网络交换机、监控摄像头（PoE）、打印机等设备的电源输入保护。
  • RS-485/422接口: 保护工业通信接口。

二、电路设计要点与示例 (How to Design?)

设计原则：

  1. 就近放置: TVS应尽可能靠近需要保护的接口或噪声源放置。
  2. 短而粗的走线: 连接到TVS的引线（尤其是地线）必须短而粗，以减小寄生电感，确保快速响应。
  3. 良好接地: TVS的接地端必须连接到低阻抗的接地平面。

典型应用电路：

1. 电源线保护电路 (最常用)

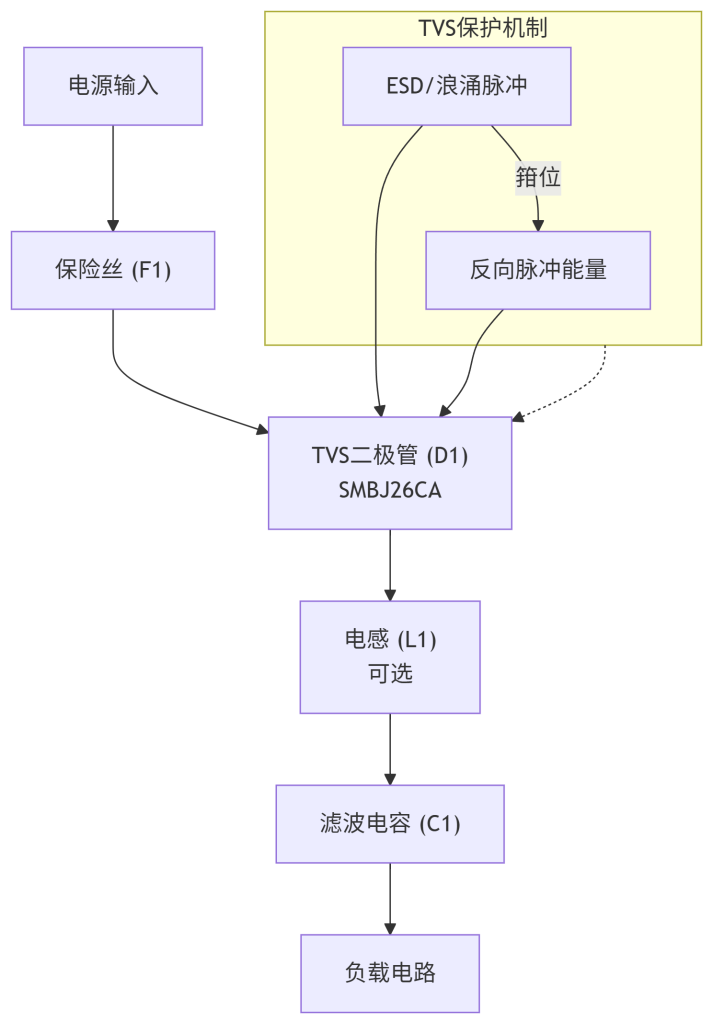

下图展示了SMBJ26CA用于DC电源输入端口的典型保护电路设计，其中包含了关键的保护元器件及其协同工作流程：

电路工作流程与元件作用：

  • 路径： 电源输入 → 保险丝F1 → TVS二极管D1 → 磁珠L1 → 滤波储能电容C1/C2 → 受保护的负载电路。
  • 元件角色：
    • Fuse (F1): 过流保护。当TVS因持续高压而短路时，F1会熔断，切断电源，防止故障扩大。务必放在TVS之前。
    • TVS (D1 - SMBJ26CA): 过压保护核心。正常情况下为高阻态。当输入电压超过其击穿电压（约28.7V~31.3V）时，迅速变为低阻态，将电压钳位在约41.4V（@16.2A Ipp）的安全水平，并将巨大能量泄放到地。
    • Ferrite Bead (L1): 高频扼流。限制流向后续电路的高频噪声和瞬间尖峰电流，与C1/C2构成LC滤波器，增强保护效果。也可用一个小阻值电阻代替，用于限流。
    • Capacitors (C1, C2): 滤波和储能。C1（大容量电解电容）缓冲低频浪涌，C2（小容量陶瓷电容）滤除高频噪声并提供芯片本地能量。
2. 数据线/通信总线保护 (如 CAN Bus)

图表

代码

渲染失败

  • 设计要点: 为每条信号线（CAN_H和CAN_L）对地分别放置一个SMBJ26CA。由于其是双向的，可以完美抑制总线上正负两个方向的瞬态脉冲。
  • 布局要求: TVS必须极其靠近通信连接器或收发器芯片的引脚，确保噪声在进入PCB内部之前就被泄放掉。

三、选型验证 checklist

在选择SMBJ26CA时，请最后确认以下几点：

  1. 电压匹配: 电路的最大稳态工作电压（如24V）小于 TVS的 V<sub>RWM</sub> (26V)。
  2. 箝位安全: TVS在最大冲击电流下的 箝位电压 V<sub>C</sub> (约41.4V) 低于 后端芯片的 最大耐受电压。
  3. 功率足够: 预计的脉冲能量 小于 TVS的 600W 脉冲功率。
  4. 环境要求: 应用环境（如汽车舱内高温）在TVS的 工作结温 范围（通常-55°C to +150°C）内。

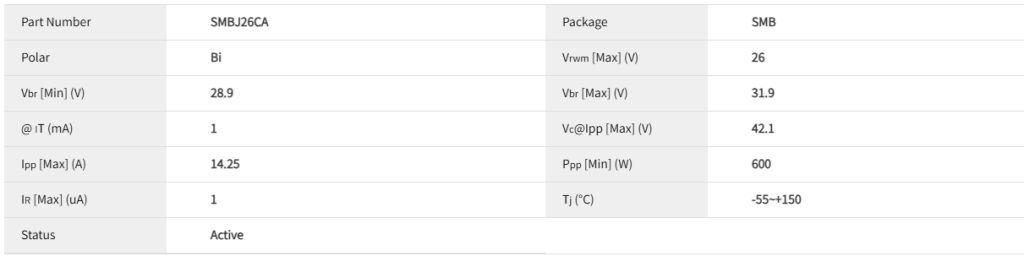

电性参数

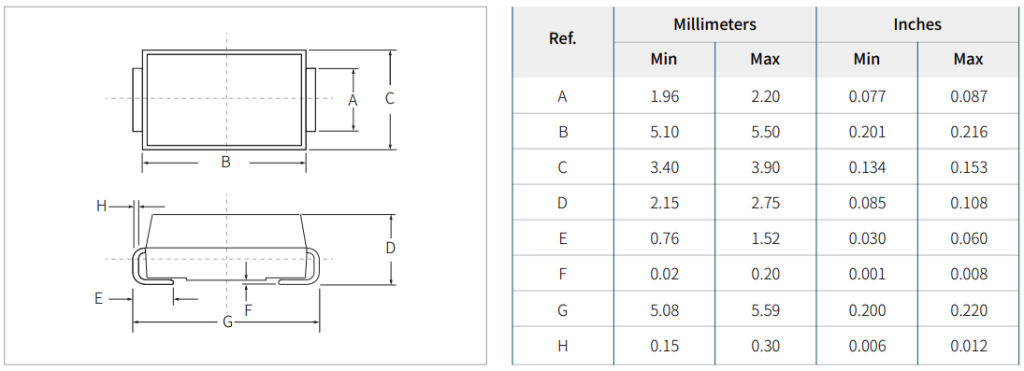

封装尺寸

数据手册

SMBJ26CA 瞬态抑制二极管 数据手册下载

供货情况
SMBJ26CA瞬态抑制二极管应用领域电路设计及数据手册系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj26ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
