SMBJ3.3A是一款用于保护3.3V低压电路的专业TVS管，核心参数包括：反向截止电压VRWM=3.3V（不影响电路正常工作），钳位电压VC≈7.3-8.2V，峰值脉冲功率PPP=300W-600W（10/1000μs波形）。

下面从参数解读、核心电路设计和典型应用三个维度来说明。

1. 核心参数解读与选型依据

在方案设计前，需明确SMBJ3.3A的关键电特性（不同品牌略有差异，以常用高规格为例）：

参数典型值设计意义
VRWM (反向关断电压)3.3V电路正常工作电压需低于此值，否则TVS会漏电。
VBR (击穿电压)4.1V - 6.0V瞬态过压时，TVS开始进入低阻态的启动电压点。
VC (钳位电压)7.3V - 8.2V浪涌发生时，后级电路实际承受的峰值电压。这是保护的关键指标。
Ipp (峰值脉冲电流)42A - 75ATVS能承受的最大浪涌电流，越大表明能扛住更高强度的雷击或开关脉冲。
Pppm (峰值脉冲功率)300W - 600W表示器件的“抗击打能力”。通常SMBJ系列多为600W。
结电容典型值数百pF虽然未在所有网页明确列出，但大功率TVS结电容通常较高，用于高速信号线（如USB）时需注意信号完整性。

选型提示：市场上存在300W和600W两种规格的SMBJ3.3A，建议优先选择600W版本以增强系统鲁棒性。

2. 典型应用电路设计方案

A. 直流电源端口保护 (最常用方案)

适用场景：3.3V单片机系统、传感器供电、低压电源模块输入。

电路设计：
将SMBJ3.3A直接并联在电源正极（VCC）和地（GND）之间，尽量靠近电源入口处放置。<div align="center"> <img src="https://img-blog.csdnimg.cn/direct/0e123f8b2df64eecb79c9b9ea8e9d299.png" alt="SMBJ3.3A直流电源保护电路" width="400"> </div>

设计要点：

  1. 走线处理：TVS管到VCC和GND的PCB走线应尽可能短且宽，以减小寄生电感。若引线电感过大，可能会导致被保护设备承受的残压 V实际=VC+L×di/dtV实际​=VC​+L×di/dt 远高于器件标称值。
  2. 布局位置：TVS应放置在保险丝/防反接二极管之后、滤波电容之前，确保浪涌电流先通过TVS泄放到地，再经过电容滤波。
  3. 热考虑：虽然SMBJ3.3A能承受短时浪涌，但在持续异常电压下会发热烧毁。如果输入电源可能长时间误接5V，建议前端增加过压保护芯片或保险丝。

B. I/O或低速信号线保护

适用场景：按键输入、低频采样、控制输出、RS485接口等。

电路设计：TVS管接在信号线（Signal）与地（GND）之间。

这种接法利用了TVS极快的响应时间（ps级），能将静电或线缆耦合的感应过压钳位在安全范围内，防止损坏MCU的GPIO口。

3. 实际应用场景举例

根据搜索结果，该器件广泛应用于以下场合：

  1. 消费电子：保护便携设备的电源适配器入口。
  2. 工业控制：在嘈杂的工业现场，保护3.3V逻辑控制电路免受电机启停产生的浪涌干扰。
  3. 通信设备：用于保护较低电压的辅助电源或控制总线。
  4. 汽车电子：部分通过AEC-Q101认证的型号可用于汽车车身控制模块（BCM）的低压部分。

4. 方案对比：为什么选择SMBJ3.3A？

对比维度SMBJ3.3A (TVS管)压敏电阻 (MOV)普通稳压二极管
响应时间极快 (ps级) 较慢 (ns级)中等
钳位性能优秀 (低至8V以下)较差 (残压高)一般 (无法承受大电流)
老化特性不老化，寿命长会老化，性能衰减不涉及浪涌老化
适用场景板级、精密低压保护电源入口初级保护电压基准/简单稳压

结论：对于敏感的3.3V芯片（如WiFi模块、Cortex-M系列MCU、FPGA），SMBJ3.3A是防止“烧板”的关键器件。

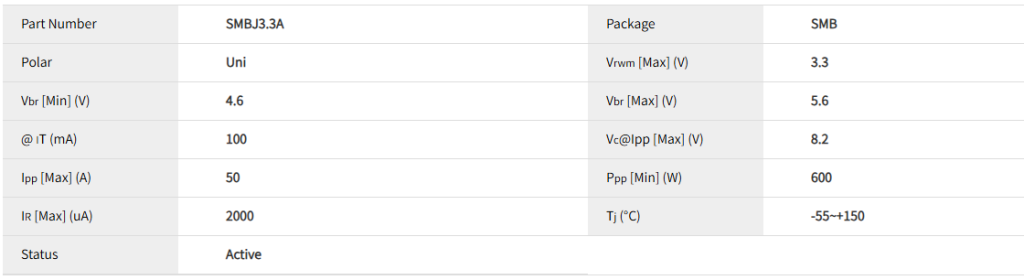

电性参数

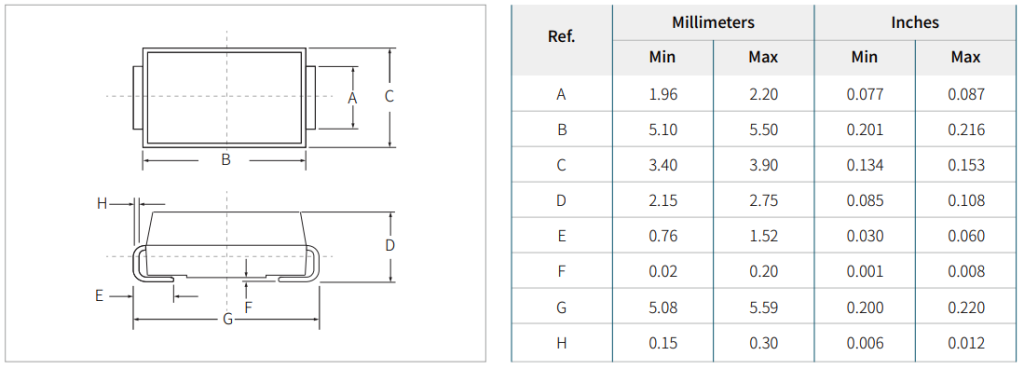

封装尺寸

数据手册

SMBJ3.3A 瞬态抑制二极管 数据手册下载

SMBJ3.3A应用领域电路设计及数据手册系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj3-3a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
