SMBJ30CA瞬态抑制二极管应用领域电路设计方案及数据手册

SMBJ30CA是一款600W、30V的双向瞬态抑制二极管（TVS），常用于保护DC24V电源接口及低速信号线。以下从参数特性、典型电路和设计要点三方面说明。

核心参数与特性

根据多份规格书，该器件的关键电性参数如下：

关键特性：双向结构，适用于交流或正向负向皆有的直流电源（无需区分极性），采用SMB（DO-214AA）小体积贴片封装，适合自动化生产。

典型电路设计方案

根据应用场景的不同，SMBJ30CA通常需要配合其他元件使用以实现最佳保护。

方案一：DC 24V电源输入口防护（最典型应用）

对于工业控制、汽车电子或通信设备的DC 24V供电端口，推荐采用三级防护电路：

1. 第一级：气体放电管（GDT）
   • 型号示例：BC301N-D (DC 300V)
   • 作用：承受大电流泄放（雷击主要能量）。
2. 第二级：退耦电感
   • 参数：100μH 绕线电感（需注意饱和电流）
   • 作用：通过延迟浪涌到达TVS的时间，利用GDT响应稍慢的特性，使GDT先导通泄放大电流，保护后级的TVS不被烧毁。
3. 第三级：SMBJ30CA
   • 作用：利用其纳秒级的响应速度和低钳位电压（48.4V），将GDT残压（通常较高）进一步削平至后端电源芯片（如LM2596等，极限耐压通常45V左右，但48.4V是瞬态值，常规降压芯片均可承受）可承受的安全范围。

方案二：低速信号线防护

适用于RS485、RS232、CAN总线或传感器4-20mA接口：

• 电路设计：直接将SMBJ30CA跨接在信号线与信号地（或屏蔽地）之间。
• 注意：该器件结电容通常在几百皮法级别，不建议用于千兆以太网、USB 3.0等高速信号线（会严重衰减信号波形）。对于高速线，请选用低电容TVS。

关键PCB布局与设计指南

1. 靠近端口：TVS管应尽量靠近连接器（如RJ45、DC接口或接线端子）放置，减少浪涌进入PCB后的路径阻抗。
2. 走线处理：连接TVS引脚的PCB走线应尽量宽且短。若有大电流通路，应避免在TVS下方布设敏感信号线。
3. 地平面：对于双向TVS，需确保其接地引脚与系统地（PGND）低阻抗连接。若设备有金属外壳，建议将泄放地（Chassis GND）与信号地通过磁珠或电容单点连接。
4. 热设计：虽然SMB封装能承受600W瞬态功率，但如果设备长期暴露在频繁的浪涌环境下，应考虑多颗TVS并联或选用更高功率的SMCJ系列（1500W）。

该器件是24V系统电源端浪涌防护的优选方案。若防护需求仅为抗静电（ESD）或电流较小的浪涌，SMBJ30CA可以直接独立使用；若为防雷击等高能量场景，则必须与GDT、压敏电阻（MOV）或电感配合使用。

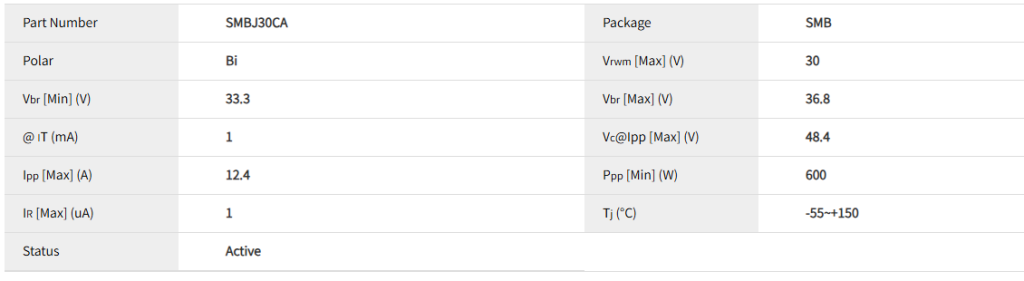

电性参数

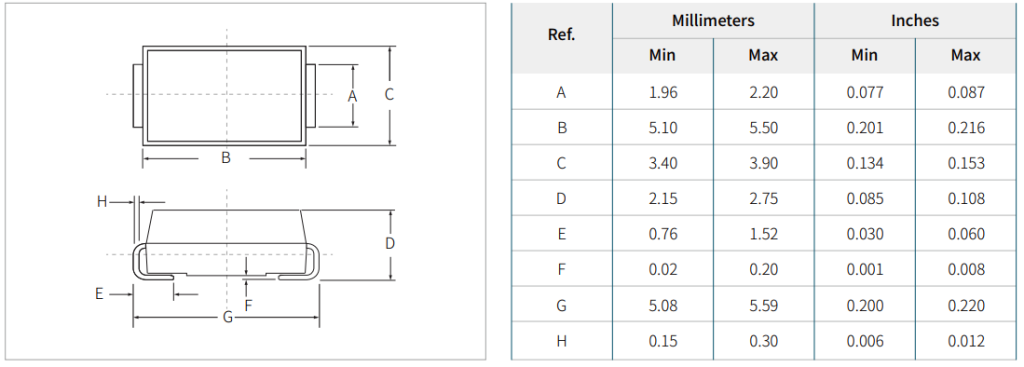

封装尺寸

数据手册

供货情况
SMBJ30CA系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj30ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
