针对SMBJ33CA在光电电子中的应用，下面整理了电源端口防护、信号端口防护、PLC输入保护三套完整的电路应用方案，包含原理说明和具体的元件参数。
🔰 方案一：光电传感器电源端口防护（核心应用）
这是SMBJ33CA最典型的应用场景，用于保护10-30V供电的光电传感器免受电源线引入的浪涌冲击。
电路原理图：
text
┌─────────────────────────────────────────┐
│ 光电传感器 │
│ ┌─────────┐ ┌─────────┐ │
│ │ 电源 │ │ 信号 │ │
│ │ 转换 │ │ 处理 │ │
│ │ 电路 │ │ 电路 │ │
│ └────┬────┘ └────┬────┘ │
│ │ │ │
│ ▼ ▼ │
│ ┌─────────┐ ┌─────────┐ │
│ │ 内部 │ │ 输出 │ │
│ │ 电路 │ │ 驱动 │ │
│ └─────────┘ └─────────┘ │
└─────────────────────────────────────────┘
▲ ▲
│ │
┌───┴───┐ ┌───┴───┐
│SMBJ33CA│ │SD36C │
│ (TVS) │ │(ESD) │
└───┬───┘ └───┬───┘
│ │
└──────────────┬───────────────┘
│
┌──┴──┐
│ GND │
└─────┘
棕线(电源+) ──────┬──────────► 电源转换电路
│
┌───┴───┐
│SMBJ33CA│ (反向并联，极性无要求)
└───┬───┘
│
蓝线(电源GND)────┴──────────► GND
元件清单与选型依据：
| 位置 | 推荐型号 | 关键参数 | 选型理由 |
|---|---|---|---|
| 电源输入（棕-蓝线） | SMBJ33CA | VRWM=33V，VC=53.3V，Pppm=600W | 33V截止电压覆盖10-30V工作范围，留有足够安全余量；600W功率可吸收工业现场常见浪涌 |
| 可选：电源滤波电容 | 10μF / 50V + 0.1μF | 电解电容+瓷片电容 | 与TVS配合形成两级防护，电容滤除高频噪声，TVS吸收大能量浪涌 |
设计要点：
- 位置要求：TVS管必须紧贴电源入口端子放置，走线长度控制在5mm以内，否则长引线电感会削弱保护效果
- 接地要求：TVS的GND引脚建议单独打2-3个过孔直接连接主地平面，避免与其他信号共用接地路径
- 极性说明：SMBJ33CA是双向器件，接线时无需区分方向，直接并联在电源正负极之间即可
防护效果：该方案能有效抑制IEC 61000-4-5标准规定的1.2/50μs浪涌波形，将数百伏的浪涌尖峰钳位在53.3V以内，保护后端电源转换电路。
🔰 方案二：信号输出端口防护（NPN/PNP输出）
光电传感器的信号输出线（通常为黑线/橙线）容易因负载侧（继电器、接触器等）产生的反向感应电动势而损坏。
电路原理图：
text
┌─────────────────┐
│ 外部负载 │
┌──────────────────┐ │ ┌─────────┐ │
│ 光电传感器 │ │ │ 继电器 │ │
│ │ │ │ 线圈 │ │
│ ┌────────┐ │ │ └────┬────┘ │
│ │ 主控 │ │ │ │ │
│ │ MCU │ │ │ ┌──┴──┐ │
│ └───┬────┘ │ │ │ 续流 │ │
│ │ │ │ │ 二极管│ │
│ ▼ │ │ └──┬──┘ │
│ ┌────────┐ │ │ │ │
│ │ 驱动 │ │ │ ┌──┴──┐ │
│ │ 晶体管 │ │ │ │ 负载 │ │
│ └───┬────┘ │ │ │ 电源 │ │
│ │ │ │ └─────┘ │
│ ▼ │ └─────────────────┘
│ 黑线 ─────────┼──────────► 负载+
│ │
│ 蓝线 ─────────┼──────────► GND
└──────────────────┘
│
┌────┴────┐
│ SD36C │ (ESD二极管，黑线对蓝线)
│ (ESD) │
└────┬────┘
│
GND
元件清单：
| 位置 | 推荐型号 | 关键参数 | 选型理由 |
|---|---|---|---|
| 信号输出（黑/橙线对蓝线） | SD36C | 双向，VRWM=36V，结电容≤50pF | 专为信号线设计的ESD防护二极管，结电容小不影响信号传输，可承受±30kV静电放电 |
| 可选：信号线串联电阻 | 10Ω-100Ω | 贴片电阻 | 限流作用，与TVS配合提升保护效果 |
设计要点：
- TVS与ESD的分工：电源入口使用SMBJ33CA吸收大能量浪涌，信号输出端使用SD36C防护静电和较小的感应电压——因为信号线承受的浪涌能量通常小于电源线
- 靠近端子：ESD二极管应尽可能靠近信号输出端子放置，最小化引线电感对高频静电的影响
🔰 方案三：PLC数字输入端口保护（扩展应用）
在工业自动化系统中，光电传感器的输出信号往往需要接入PLC的DI模块。长距离布线（可达数十米）会使信号线成为“天线”，耦合进变频器、电机等设备产生的电磁干扰，导致PLC输入端口损坏。
电路原理图：
text
布线长度：10-100米
┌──────────┐ ┌─────────────────┐ ┌──────────────────┐
│ 光电 │ │ 长电缆 │ │ PLC DI模块 │
│ 传感器 │──────┼─────────────────┼──────┤ │
│ │ │ (易耦合干扰) │ │ ┌────────┐ │
└──────────┘ └─────────────────┘ │ │ 光耦 │ │
│ │ 输入 │ │
┌────────────────────┐ │ └────┬───┘ │
│ DI端口保护电路 │ │ │ │
│ │ │ ▼ │
│ ┌───SMBJ33CA──┐ │ │ ┌────────┐ │
│ │ (TVS) │ │ │ │ 主控 │ │
│ └──────┬──────┘ │ │ │ MCU │ │
│ │ │ │ └────────┘ │
│ ┌──────┴──────┐ │ └──────────────────┘
│ │ 10Ω │ │
│ └──────┬──────┘ │
│ │ │
│ ┌──────┴──────┐ │
│ │ 1nF │ │
│ └──────┬──────┘ │
│ │ │
│ GND │
└────────────────────┘
元件清单与参数：
| 位置 | 推荐型号/参数 | 作用 |
|---|---|---|
| 主保护元件 | SMBJ33CA | 将浪涌电压钳位在53.3V以内，保护后端光耦 |
| RC滤波器 | 10Ω电阻 + 1nF电容 | 构成低通滤波器，衰减高频干扰成分，同时限制TVS动作时的电流上升率 |
| 接地 | 大面积地平面，TVS接地走线<5mm | 最小化引线电感，确保TVS响应速度 |
应用效果：某冶金厂PLC的DI模块原频繁损坏（月均3次），采用上述方案后，两年内故障率降至零。
📐 通用PCB布局设计指南
无论采用上述哪种方案，PCB布局都直接影响保护效果，以下是三条硬性设计规则：
| 规则 | 具体要求 | 原因 |
|---|---|---|
| 最短路径 | TVS到被保护端子的走线长度 ≤5mm | 每增加10mm走线，引线电感会使钳位电压上升约5%，削弱保护效果 |
| 独立接地 | TVS接地引脚单独打2-3个过孔连接主地平面 | 避免与其他器件共用接地路径，防止“地弹效应”导致保护失效 |
| 靠近源头 | TVS应放置在最靠近干扰入口的位置（如连接器端子处） | 在干扰进入PCB之前就将其钳位，保护后方所有走线 |
📋 关键参数速查表
SMBJ33CA在光电电子中的核心应用方案就是电源端口防护，这是每个光电设备都必需的保护。

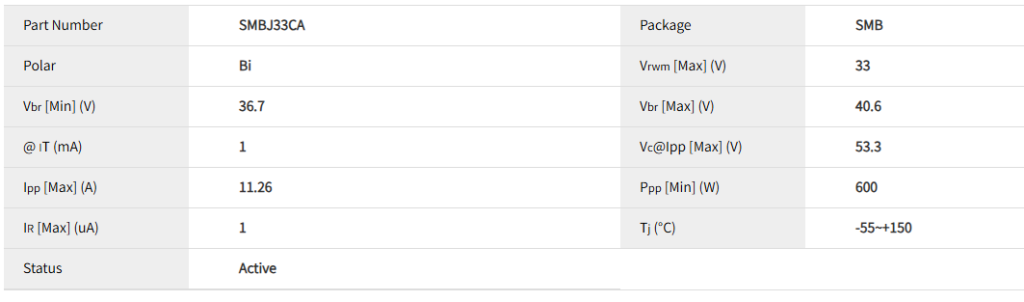

电性参数

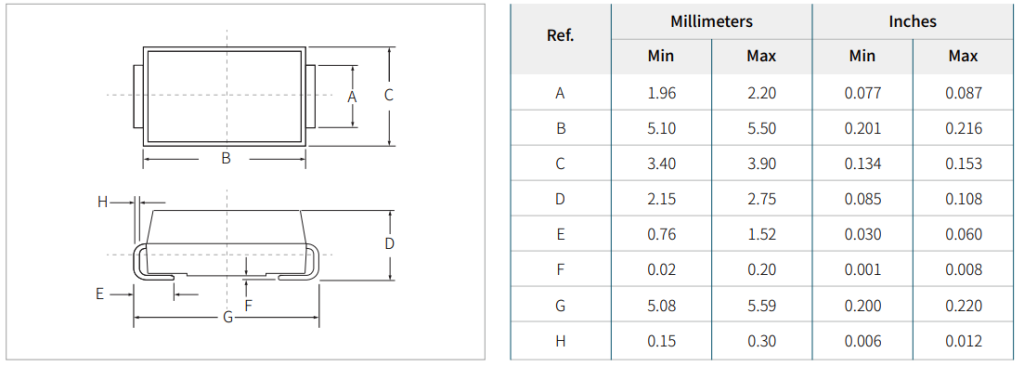

封装尺寸
数据手册
供货情况
SMBJ33CA系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj33ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
