通信设备中SMBJ40A的应用及电路保护方案

SMBJ40A 瞬态抑制二极管的核心作用，是保护敏感电子设备免受过压冲击。在深入具体的保护方案前，先了解其关键特性会很有帮助。

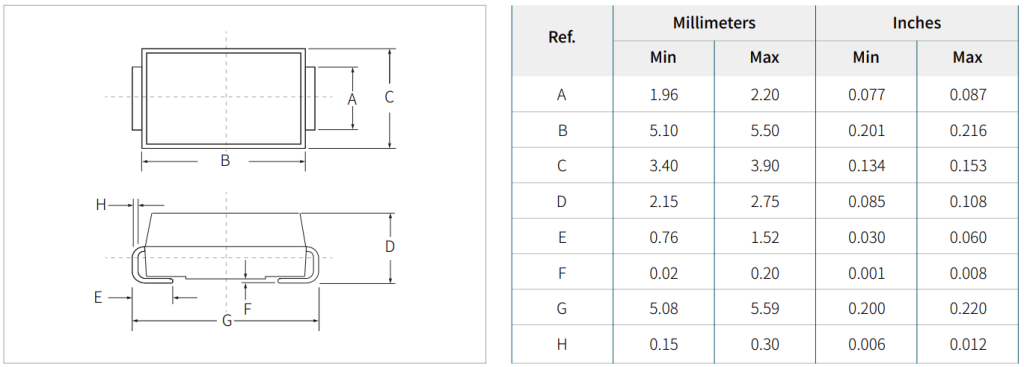

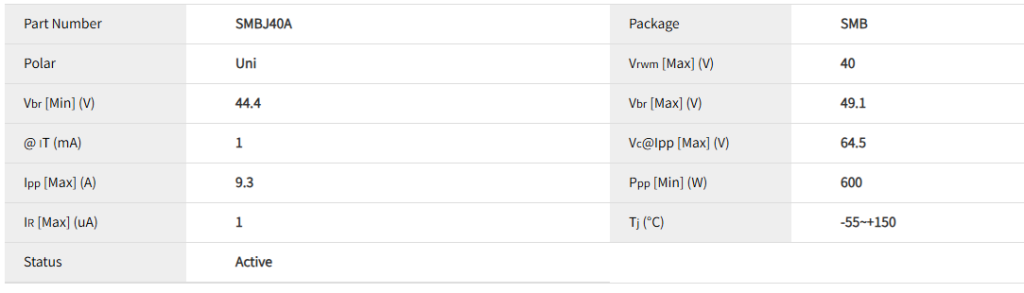

📊 关键特性速览
峰值脉冲功率：600W (10/1000μs波形)，是衡量其浪涌吸收能力的关键指标。

反向截止电压 (VRWM)：40V，电路正常工作电压必须低于此值。

最大钳位电压 (VC)：64.5V，保护时加在电路上的最高电压，后级电路必须能承受。

响应时间：亚纳秒级，能对瞬态事件做出极快反应。

🔩 典型应用领域
基于其关键特性，SMBJ40A被广泛应用于需要高可靠性和抗干扰能力的各类电子产品中。综合多家主流厂商（如ST、Littelfuse、Nexperia）的产品定位，其典型应用领域包括：

通信设备：保护基站、路由器等设备内部电路免受浪涌和静电冲击。

🛡️ 典型电路保护方案
SMBJ40A在电路中的角色可以非常灵活，从简单的基础防护到复杂的多级防护，以适应不同的应用场景和成本要求。

方案一：基础单级防护
对于大多数通用设备，这是最常用且成本效益最高的方案。只需将一颗SMBJ40A直接并联在需要保护的电源线或信号线上即可。

设计要点：

尽量靠近接口：TVS管应尽可能靠近被保护的端口（如电源插座、I/O连接器）放置，以最大限度地减小引线电感。

短而粗的走线：连接TVS管的PCB走线应尽量短而粗，以降低寄生电阻和电感，确保钳位效果。

配合保险丝：TVS管最常见的失效模式是短路。建议在电源输入端串联一个自恢复保险丝，可在TVS管失效时切断主回路，防止更大的故障。

基础电路示意：

方案二：多级防护（高可靠性场景）
对于有雷击风险或对可靠性要求极高的户外、工业设备，需要采用多级防护。典型的方案是：一级粗保护（如气体放电管GDT或压敏电阻MOV）+ 退耦元件 + 二级精细保护（SMBJ40A）。

设计要点：
