SMBJ45CA 瞬态抑制二极管核心参数

SMBJ45CA是一款600W、45V双向表面贴装瞬态抑制二极管，适用于需要高可靠性的电子电路保护。其关键电气特性如下：

参数数值说明
反向工作电压 (VRWM)45V正常电路状态下，器件呈高阻态，不干扰电路。
击穿电压范围 (VBR)50V - 55.3V瞬态电压超过此范围时，器件开始导通并进入钳位状态。
最大钳位电压 (VC)72.7V在承受额定峰值脉冲电流时，器件两端电压不会超过此值。
峰值脉冲功率 (Pppm)600W在10/1000μs波形下能承受的最大瞬态功率。
峰值脉冲电流 (Ipp)8.3A对应最大钳位电压下的峰值脉冲电流。
响应时间< 1ps响应速度极快，能在皮秒级内动作。

主要应用领域与电路保护方案

SMBJ45CA因其双向特性（无需考虑极性）和适中的功率等级，主要应用于以下领域的直流电源总线保护：

1. 工业控制与自动化设备

  • 典型应用：可编程逻辑控制器（PLC）的24V/48V电源输入端口、伺服驱动器I/O接口。
  • 面临威胁：工业现场因长距离线缆耦合、大功率电机启停产生的感性负载开关浪涌。
  • 保护方案：将SMBJ45CA并联在电源输入端与地之间，直接置于接口连接器之后、DC-DC转换模块之前。它可单独使用，吸收差模浪涌；也可配合气体放电管构成两级保护，泄放共模雷击电流。

2. 通信设备与基站

  • 典型应用：远端射频单元（RRU）的-48V电源入口、以太网供电（PoE）受电设备（PD）端。
  • 面临威胁：雷击感应过电压、地电位反击。
  • 保护方案：在电源输入端放置SMBJ45CA进行初级钳位，在其后方可搭配串联电感与电容组成的滤波器，以进一步滤除残压中的高频分量。

3. 汽车电子系统

  • 典型应用：发动机控制单元（ECU）、传感器接口、车载信息娱乐系统的电源输入端。
  • 面临威胁：抛负载（Load Dump）、电池反接、开关瞬变。
  • 保护方案：在系统主电源入口使用SMBJ45CA作为次级保护器件。它需放置在防反接二极管之后，用于吸收DC-DC转换器输入端可能出现的电压尖峰。

4. 通用电源与计算机外设

  • 典型应用：笔记本电源适配器输出端、显示器电源板、电池管理系统（BMS）的输出接口。
  • 面临威胁：热插拔产生的浪涌、静电放电（ESD）。
  • 保护方案：在直流输出插座或排针处直接并联SMBJ45CA。其SMB封装（DO-214AA）适合自动化贴片生产，且器件自身可承受260℃的焊接温度，便于回流焊工艺。

电路设计关键要点

为确保SMBJ45CA发挥最佳保护效果，在实际应用时请注意以下设计要点：

  1. 物理布局原则：遵循“先防护后滤波”的布局顺序。将SMBJ45CA尽可能靠近外部接口（如电源插座、连接器）放置，并确保它位于任何串联阻抗（如磁珠、共模电感）之前。这样瞬态能量在进入内部电路前就能被直接泄放掉。
  2. 接地处理：SMBJ45CA的接地端到保护地（PGND）的连线应尽量短且宽。较长的引线或狭窄的走线会引入寄生电感，导致钳位电压升高，削弱保护效果。
  3. 电压兼容性确认：请确保受保护电路中的所有元器件（如电容、DC-DC芯片）的最大额定电压高于SMBJ45CA的最大钳位电压（72.7V）。建议至少留出20%的电压余量。
  4. 热管理考虑：在持续存在高频次浪涌的场合（如PWM输出线路），需评估器件的平均功耗。SMBJ45CA设计用于吸收偶发性的瞬态能量，不适合作为持续过压的稳压或限压器件使用。

总结而言，SMBJ45CA是一款适用于45V及以下直流电源总线的双向保护器件。其核心价值在于，当出现浪涌时，能将电压安全地钳位在72.7V，从而保护后端的敏感电路。其工业、通信、汽车和消费电子的广泛应用场景，都基于这一可靠的钳位特性。

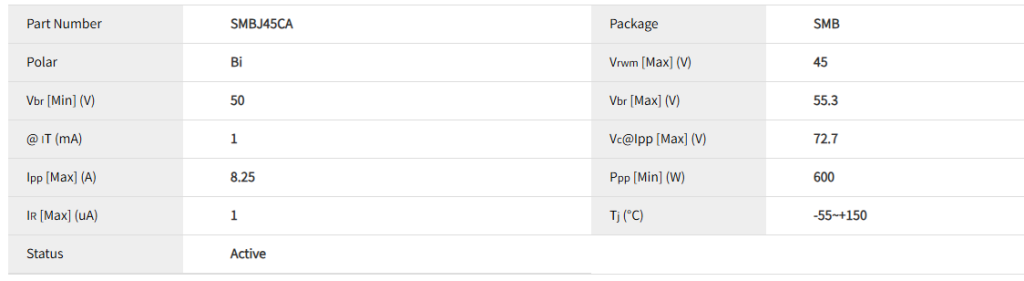

电性参数

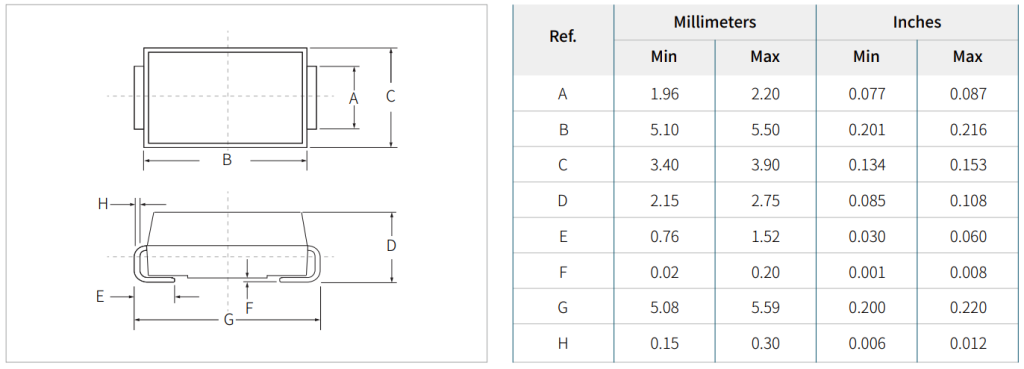

封装尺寸

数据手册

SMBJ45CA 瞬态抑制二极管 数据手册下载

供货情况
SMBJ45CA系列产品采用DO-214AA(SMB)封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj45ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
