SMBJ5.0CA 是一种双向瞬态抑制二极管（TVS二极管），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的损害。以下是其应用领域、电路设计要点及数据手册相关信息的总结：

1. 应用领域

  • 通信设备：保护RS-485、RS-232、以太网等接口免受浪涌冲击。
  • 电源管理：用于DC电源输入/输出端（如5V电路）的过压保护。
  • 工业控制系统：PLC、传感器、I/O模块的ESD和雷击防护。
  • 消费电子：USB端口、HDMI接口、按键电路等。
  • 汽车电子：保护CAN总线、车载电源等免受负载突降或瞬态干扰。

2. 关键参数（以SMBJ5.0CA为例）

  • 工作电压：5.0V（反向截止电压）。
  • 击穿电压（VBR）：6.4V（最小值，@1mA测试电流）。
  • 钳位电压（VC）：9.2V（@IPP=1A，典型值）。
  • 峰值脉冲电流（IPP）：可达数十安培（如23.2A @8/20μs波形）。
  • 极性：双向（CA后缀），适用于交流或正负瞬态脉冲。
  • 封装：SMB（DO-214AA），表面贴装。

3. 典型电路设计

电源线保护电路

plaintext

        +5V电源线
          │
          ├─────┬─────┐
          │     │     │
         TVS   C1   负载
      SMBJ5.0CA 0.1μF
          │     │     │
          ├─────┴─────┘
          │
         GND
  • TVS二极管：并联在电源正极和地之间，瞬态高压时快速导通。
  • 电容（C1）：滤除高频噪声，与TVS配合增强保护效果。

数据线保护（如RS-485）

plaintext

        Data Line
          │
          ├───TVS───┐
      SMBJ5.0CA     │
          │         │
         GND      接收芯片
  • 双向TVS直接跨接在信号线和地之间，抑制正负瞬态脉冲。

4. 设计注意事项

  • 选型匹配：确保TVS的工作电压（5.0V）略高于电路正常电压，避免误触发。
  • 布局优化：TVS应尽量靠近被保护接口，缩短走线以减少寄生电感。
  • 散热考虑：大电流瞬态下，TVS会短暂发热，需保证PCB散热设计。
  • 协同保护：可搭配保险丝、电阻或气体放电管形成多级防护。

5. 数据手册要点

  • 厂商推荐：查阅Littelfuse、Vishay、ON Semiconductor等厂商的官方数据手册。
  • 关键曲线：
    • 钳位电压 vs. 脉冲电流：评估实际钳位效果。
    • 漏电流 vs. 电压：确认低功耗特性。
  • 测试条件：注意8/20μs或IEC 61000-4-5等标准波形下的性能。

6. 替代型号参考

  • 单向型号：SMBJ5.0A（单向保护）。
  • 其他封装：SMAJ5.0CA（功率稍低）、P6KE5.0CA（更高功率）。

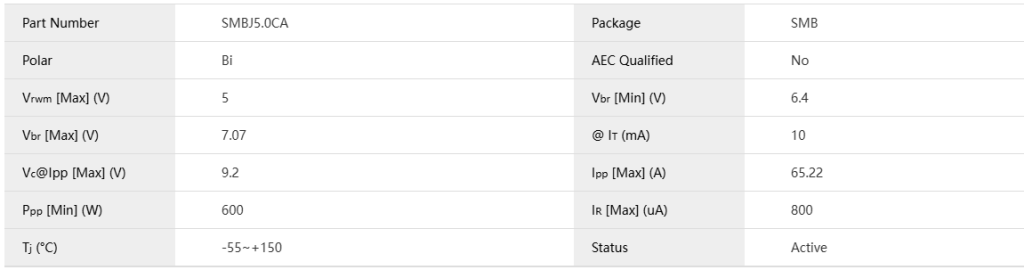

电性参数

封装尺寸

数据手册

SMBJ5.0CA 瞬态抑制二极管 数据手册下载

供货情况
SMBJ5.0CA系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smbj5-0ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
