SMBJ58CA 是一款 58V、600W 的双向瞬态抑制二极管 (TVS)，采用表面贴装 SMB (DO-214AA) 封装。它的核心任务是在纳秒级时间内吸收高达数百瓦的瞬态浪涌能量，将电路上的过压尖峰钳位在安全水平，从而保护后级的敏感器件 。
💡 核心参数速览
在开始设计前，了解它的关键电气参数是正确选型的基础：
| 参数 | 数值 | 说明 |
|---|---|---|
| 反向工作电压 (VRWM) | 58V | 电路正常工作电压需低于此值，此参数适配 48V 系统 。 |
| 击穿电压 (VBR) | 64.4V - 71.2V | 在 1mA 测试电流下，器件开始击穿导通 。 |
| 钳位电压 (VC) | 93.6V | 在峰值脉冲电流 IPP 下，TVS 两端呈现的最高电压 。 |
| 峰值脉冲功率 (PPPM) | 600W | 可承受的最大瞬态功率（通常用 10/1000μs 波形测试）。 |
| 峰值脉冲电流 (IPP) | 约 6.5A | 对应 10/1000μs 波形下的最大浪涌电流 。 |
| 响应时间 | <1ns | 极快的响应速度，能有效抑制快速瞬变 。 |
🛠️ 典型应用领域
得益于其双向保护和 58V 的工作电压，SMBJ58CA 特别适合需要抗浪涌和防雷击的 48V 系统，在多个领域都有广泛应用：
- 工业与控制：可编程逻辑控制器 (PLC)、工业传感器、I/O 接口、工业电源 。
- 通信与网络：48V 供电的通信设备、以太网供电 (PoE)、RS-485/CAN 总线接口防护 。
- 汽车电子：车载48V电源系统、ECU、传感器模块 。
- 能源与基础设施：DC-DC转换器、AC-DC电源的初级侧保护、电表等 。
- 高可靠性领域：有专门的高可靠性型号 (SMBJ58CA-HR) 可用于航空电子设备（如飞控计算机、传感器）。
- 消费电子与计算：服务器、计算机的I/O接口和VCC总线保护 。
🔧 电路设计方案与要点
将 SMBJ58CA 有效集成到电路中的关键在于布局和参数匹配。
- 基本电路连接：
将 SMBJ58CA 的 两个引脚跨接在需要保护的信号线（对于信号）或电源线（对于电源）与地线之间。由于它是双向的，连接时无需区分正负极，这为设计提供了便利 。 - 关键设计要点：
- 确保电压匹配：最关键的一步是确认被保护线路的正常工作电压 必须低于 58V。对于48V的电源总线或信号线，SMBJ58CA 是理想选择 。
- 核对功率余量：评估你的电路可能面临的最大浪涌电流 (IPP)。确保所选器件的 600W 功率等级能覆盖最恶劣情况，否则需要考虑更大功率的器件（如 SMCJ 系列）。
- 优化PCB布局：TVS管必须尽可能靠近被保护器件或接口放置，连接导线要短而粗。这样做能最大限度地减少寄生电感，确保 TVS 管在纳秒级时间内发挥最佳钳位效果 。
- 遵循行业标准：该器件符合 IEC 61000-4-2 (ESD) 和 IEC 61000-4-5 (浪涌) 等国际标准。如果你的产品需要通过这些认证，它是一个很好的选

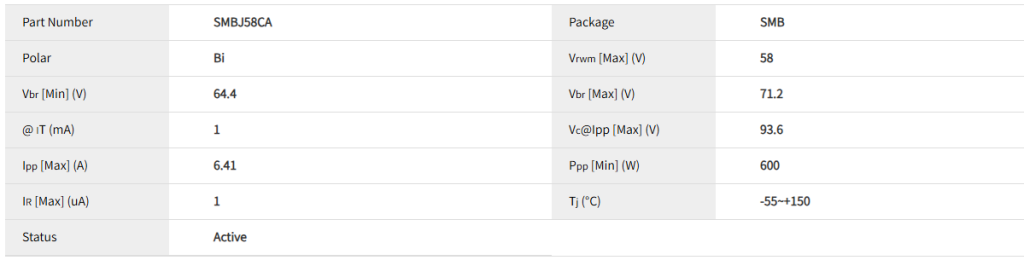

电性参数

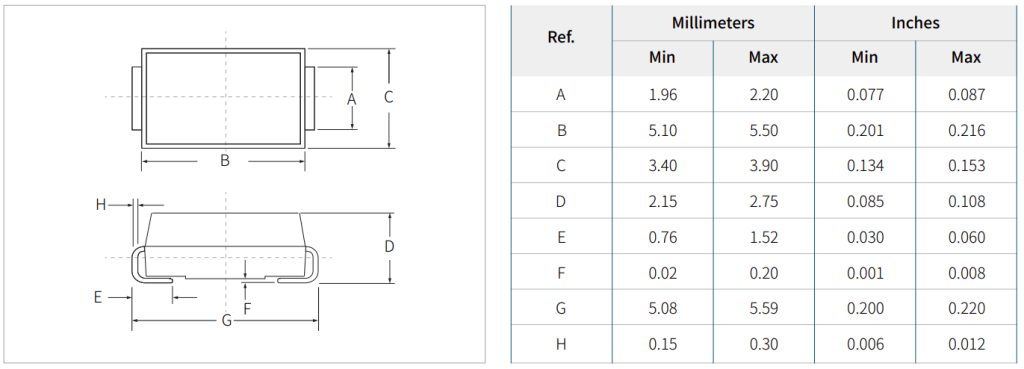

封装尺寸
数据手册
供货情况
SMBJ58CA系列产品采用 DO-214AA(SMB) 封装，每卷3,000PCS，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj58ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
