SMBJ6.0CA瞬态抑制二极管产品参数及其应用

SMBJ6.0CA 是一款采用 DO-214AA (SMB) 封装的 600W 双向瞬态抑制二极管，主要用于保护 6V 及以下工作电压的敏感电路免受浪涌、静电放电（ESD）和电气过应力（EOS）的损害。

📊 核心参数

反向工作电压 (V_RWM)：6V。这是电路正常工作时能持续承受的最高电压，超过此值器件开始微导通。

击穿电压 (V_BR)：6.67V ~ 7.37V（测试电流通常为 10mA）。当电压达到此范围时，TVS 会迅速进入雪崩击穿状态。

最大钳位电压 (V_CL)：10.3V。在承受峰值脉冲电流时，它两端的最高电压被限制在此值，是保护后级电路的关键指标。

峰值脉冲功率 (P_PPM)：600W（测试波形为 10/1000μs）。

峰值脉冲电流 (I_PPM)：58.3A（在 10/1000μs 波形下）。

最大反向漏电流 (I_R)：800μA（在 V_RWM 下）。部分厂商产品标称更低，如 100μA。

工作结温 (T_j)：-65°C ~ +150°C。

🛡️ 工作原理
在电路正常工作时，SMBJ6.0CA 处于高阻抗状态，对电路几乎没有影响。当电路中出现瞬间的高压浪涌（如雷击或感性负载切换），电压超过其击穿电压时，它会迅速变为低阻抗，将巨大的浪涌电流泄放掉，并把电压钳制在 10.3V 以下，从而保护下游的敏感芯片。

🔧 主要应用场景
由于其 6V 的低电压和双向特性，它广泛应用于低压电路的保护：

低压电源保护：用于 5V 或 3.3V 供电轨的输入/输出保护，抵御电源波动和浪涌。

通信接口：保护 RS232、RS485 等低频信号传输线免受工业环境中的瞬变电压干扰。

消费电子与工业控制：在智能控制系统、消费电子产品中用于 ESD 防护。

汽车电子：部分符合 AEC-Q101 标准的型号可用于汽车工业中的低压电路保护。

航空/高可靠性应用：Littelfuse 等厂商提供经过筛选的高可靠性版本（如 SMBJ6.0CA-HR），专用于航空电子设备和飞行控制系统。

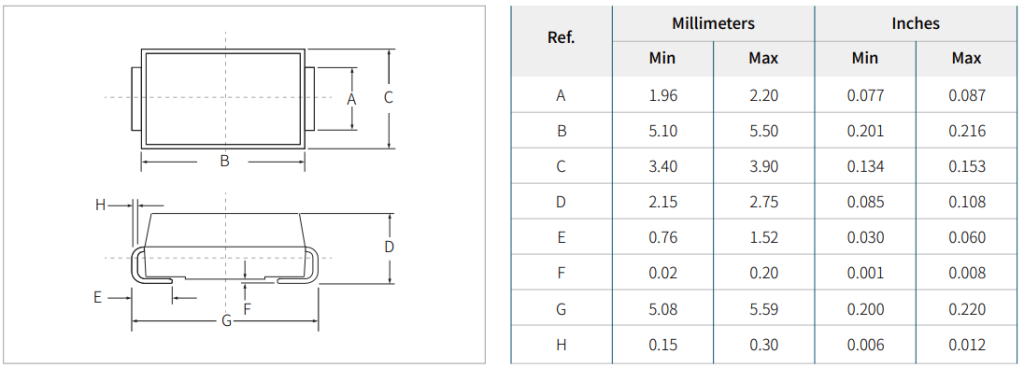

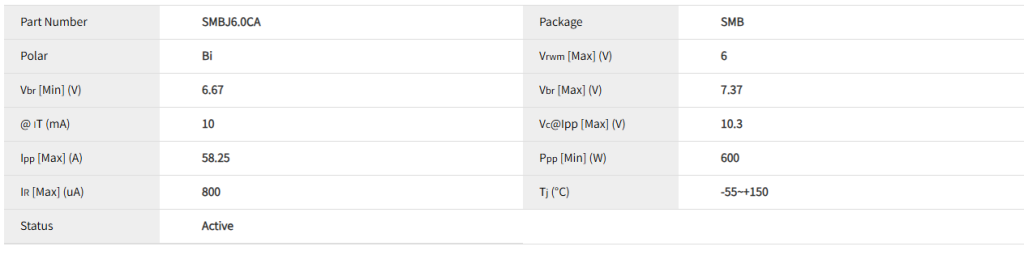

电性参数
