SMBJ6.5CA 是一款双向瞬态电压抑制二极管（TVS），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的损坏。以下是其应用领域及双向电路设计的详细分析：

1. 应用领域

SMBJ6.5CA 的典型应用场景包括：

  • 工业电子：PLC、传感器、电机驱动等易受电源浪涌或EFT干扰的设备。
  • 通信设备：以太网端口、RS-485/232接口、基站天线等需防雷击和ESD的场景。
  • 消费电子：USB接口、HDMI端口、电源适配器等。
  • 汽车电子：CAN总线、车载充电器（OBC）、ECU等（需符合AEC-Q101标准）。
  • 电源系统：DC-DC转换器、AC-DC电源输入端的过压保护。

2. 双向电路设计

双向特性说明

  • SMBJ6.5CA 是 双向TVS，可抑制正负双向的瞬态电压（如±6.5V钳位电压）。
  • 与单向TVS不同，双向TVS无需区分极性，适合交流或极性不定的信号线保护。

典型电路设计示例

（1）直流电源线保护（如12V系统）

plaintext

直流电源输入 ────┬─────[SMBJ6.5CA]────┬─── GND
                  │        (双向)       │
                  └───[负载电路]───────┘
  • 作用：当电源线上出现±瞬态脉冲（如负载突降或感性负载断开），TVS将电压钳位在安全范围（如±7.5V峰值）。
（2）数据线保护（如RS-485）

plaintext

RS-485 A线 ────────[SMBJ6.5CA]─────── GND
RS-485 B线 ────────[SMBJ6.5CA]─────── GND
  • 作用：抑制ESD或雷击感应浪涌，保护收发器芯片。需在A/B线对地各加一个TVS。
（3）交流信号保护（如音频线路）

plaintext

音频信号线 ────────[SMBJ6.5CA]─────── GND
                  (双向)
  • 作用：防止音频接口因静电放电（ESD）或电源耦合噪声导致损坏。

3. 设计注意事项

  1. 布局优化：
    • TVS应尽量靠近被保护端口（如连接器入口），缩短寄生电感路径。
    • 使用短而宽的走线，降低接地阻抗。
  2. 参数匹配：
    • 工作电压：SMBJ6.5CA的VRWM为6.5V，适合5V或3.3V系统（需留余量）。
    • 功率选择：SMB封装（600W峰值脉冲功率）适合中等浪涌场景，更高能量需选SMC等大封装。
  3. 协同保护：
    • 搭配保险丝、共模扼流圈形成多级防护（如：保险丝 → TVS → 滤波 → IC）。
  4. 环境适应性：
    • 高温环境下需降额使用，或选择更高结温型号。

4. 双向 vs 单向TVS选择

场景双向TVS（如SMBJ6.5CA）单向TVS（如SMBJ6.5A）
信号类型交流/极性不定信号（如RS-485）直流电源（如+5V线路）
钳位方向正负双向均保护仅正向保护，负向依赖二极管导通
典型应用数据线、音频线直流电源、单极性信号线

5. 失效模式与测试验证

  • 失效模式：TVS可能因过载短路或开路，建议在设计中增加熔断器。
  • 测试验证：通过IEC 61000-4-5（浪涌）和IEC 61000-4-2（ESD）标准测试。

通过合理应用SMBJ6.5CA，可显著提升电路的抗干扰能力和可靠性。

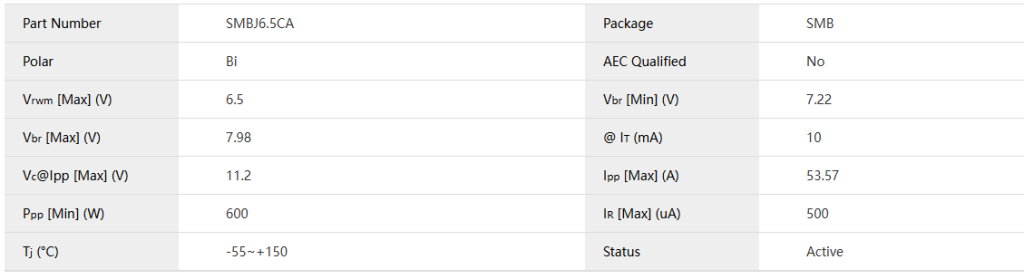

电性参数

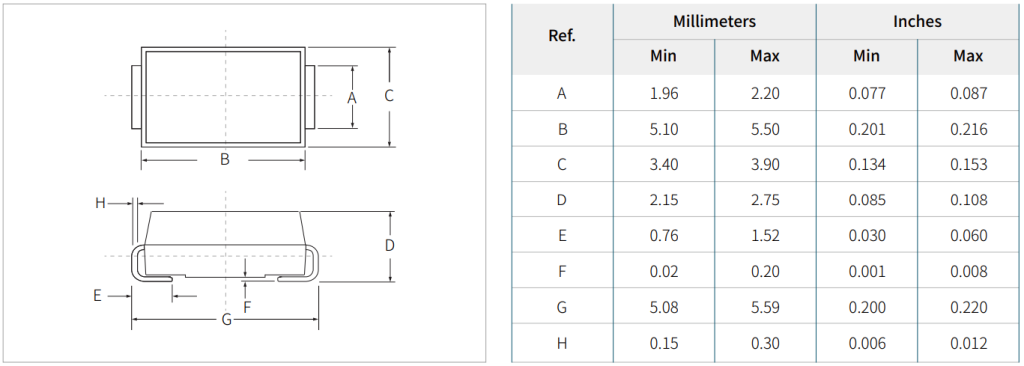

封装尺寸

数据手册

SMBJ6.5CA 瞬态抑制二极管 数据手册下载

SMBJ6.5CA系列产品采用SMB封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smbj6-5ca/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
