1. 主要应用领域

SMBJ7.0CA 是一款 7.0V 双向 TVS 二极管，主要用于 瞬态电压抑制（ESD、浪涌防护），适用于以下场景：

  • 工业电子：PLC、传感器、电机驱动、工业电源保护
  • 通信设备：以太网、RS-485、CAN 总线、基站设备防浪涌
  • 消费电子：USB、HDMI、音频接口 ESD 防护
  • 汽车电子：车载网络（CAN/LIN）、电源管理（符合 ISO 7637）
  • 电源系统：AC/DC 电源输入、DC-DC 转换器过压保护
  • 医疗设备：精密仪器的静电防护

2. 产品特点

特性说明
工作电压7.0V（双向，正负电压均可抑制）
峰值脉冲功率600W（10/1000μs 波形）
低钳位电压快速响应（<1ns），有效限制瞬态电压
封装形式SMB（DO-214AA），适合高密度 PCB 设计
符合标准RoHS 认证，部分型号符合 AEC-Q101（车规级）
温度范围-55°C ~ +150°C（宽温适用）

3. 核心优势

✅ 快速响应（ns 级）—— 优于普通稳压二极管
✅ 高浪涌吸收能力（600W）—— 适用于工业级防护
✅ 双向保护—— 正负电压均可抑制，无需区分极性
✅ 小体积 SMB 封装—— 适合紧凑型电路设计

适用于 防雷击、抗 ESD、电源浪涌抑制 等场景，是电子设备保护的常用元件。

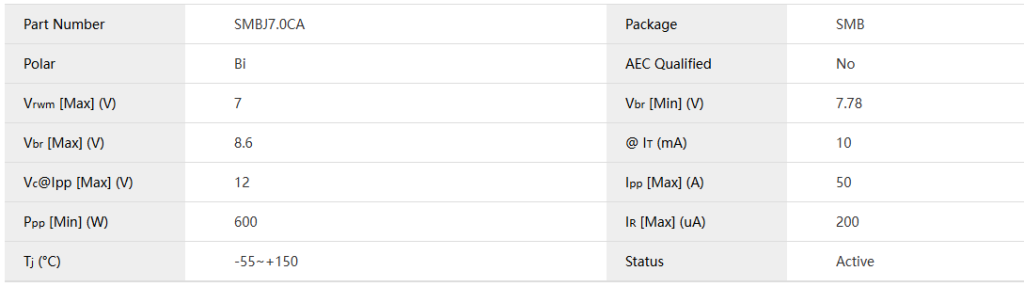

电性参数

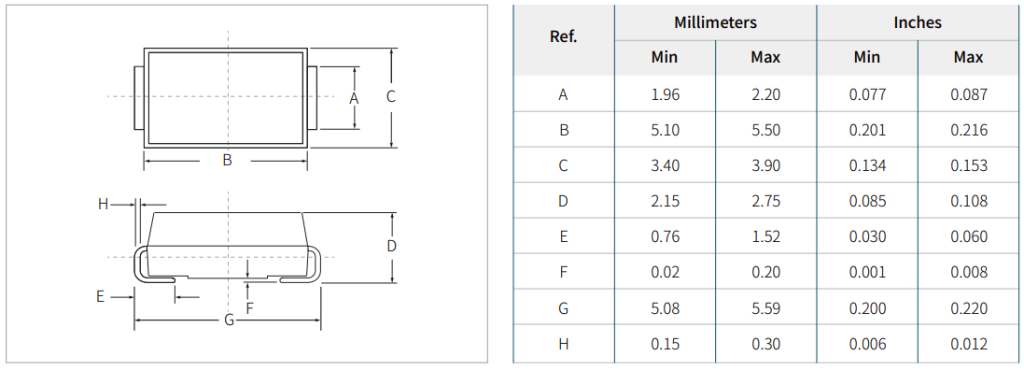

封装尺寸

数据手册

SMBJ7.0CA 瞬态抑制二极管 数据手册下载

SMBJ7.0CA瞬态抑制二极管应用领域产品特点及数据手册系列产品采用SMB封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smbj7-0ca/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
