• 工作电压 (Stand-off Voltage): 7.5V - 这是器件在电路正常工作时承受的电压。它应略高于被保护线路的正常工作电压。例如，常用于保护 5V 的逻辑电路或电源线。
    • 击穿电压 (Breakdown Voltage): 最小 8.35V @ IT - 当施加的电压超过此值时，TVS开始雪崩击穿，阻抗急剧下降。
    • 钳位电压 (Clamping Voltage): 12.1V @ Ipp - 这是TVS在承受最大脉冲电流时的两端电压。这是最关键的保护参数，它必须低于被保护器件的最大耐受电压。
    • 峰值脉冲电流 (Peak Pulse Current): 33.7A (根据常见规格书，如TP8/20μs波形) - 表示它能一次性泄放的最大浪涌电流。
    • 极性：单向 - 像一个大功率齐纳二极管，只对一个方向的过压进行钳位。适用于直流或单向脉冲电路。对于交流或正负摆动的信号线，应选用双向TVS（如 SMBJ7.5CA）。

二、 核心应用领域

由于其7.5V的工作电压，SMBJ7.5A 主要应用于低电压电子系统：

  1. 电源端口保护
    • 5V直流电源线：这是最常见的应用场景。保护由5V适配器、USB端口供电的设备，防止热插拔浪涌、感应雷击、负载突降等引起的过压。
    • 3.3V/5V数字电路电源轨：为MCU、FPGA、存储器等的VCC总线提供二级保护。
  2. 通信/数据线保护
    • RS-232/422/485接口：保护串口通信芯片，抵御ESD和感应浪涌。
    • USB D+/D- 数据线：常与电源线TVS配合使用，提供完整的USB端口ESD和浪涌保护（需注意TVS的结电容，高速USB需选用低电容型号）。
    • CAN/LIN 总线：在汽车电子或工业控制中，保护总线收发器。
    • 低速数字信号线：如 I²C、SPI、GPIO等，防止外部干扰或ESD导致MCU引脚损坏。
  3. 消费电子与物联网设备
    • 智能手机、平板电脑的外围接口。
    • 智能家居设备（如传感器、控制器）的电源和通信端口。
    • 可穿戴设备的充电和数据接口。
  4. 工业控制与自动化
    • PLC的I/O模块输入保护。
    • 传感器信号线（4-20mA， 0-5V/10V）的保护。

三、 电路设计要点与典型电路

设计原则：

  1. 电压匹配：TVS的工作电压 ≥ 电路最大稳态工作电压。
  2. 钳位安全：TVS的最大钳位电压 ≤ 被保护IC的最大耐受电压。
  3. 功率/电流足够：根据可能出现的浪涌等级（如IEC 61000-4-2/4/5）选择合适IPP的TVS。
  4. 布局关键：TVS必须尽可能靠近被保护端口或芯片引脚，连接走线要短而粗，以减少寄生电感，确保快速响应。

典型应用电路图：

1. 直流电源线保护（例如5V输入）

text

                     +--------------+
                     |              |
Vin (来自接口) ---+---|SMBJ7.5A     |---+
                 |   |(阴极接+，阳极接GND)|   |
                 |   +--------------+   |
                 |                      |
                === C1                 === C2
                GND                    GND (去内部电路)
                 |                      |
                 +----------------------+---> VCC (5V to ICs)
  • TVS (D1)：并联在电源正端和地之间，将过电压钳位到安全水平。
  • C1, C2：滤波电容，C1（如10uF）用于储能和低频滤波，C2（如0.1uF）用于高频去耦。顺序通常是：端口 → TVS → 滤波电容 → 内部电路。这确保浪涌先被TVS泄放，而不是穿过电容。
  • 可选串联器件：在TVS前可加一个PPTC（自恢复保险丝） 或限流电阻，与TVS构成过流、过压双重保护。

2. 数据线/信号线保护（例如USB D+）

text

Signal In (来自接口) -----+-------------------> Signal Out (到芯片引脚)
                          |
                         R1 (小阻值，如0-22Ω，可选)
                          |
                          |   +--------------+
                          +---|SMBJ7.5A     |---+
                              |(阴极接信号，阳极接GND)|
                              +--------------+
                                          |
                                         GND
  • TVS (D1)：并联在信号线和地之间。
  • R1：串联小电阻，与TVS构成RC吸收网络，限制瞬态电流，增强保护效果。需评估对信号完整性的影响。

3. 多线保护（例如USB端口完整保护）

text

        USB Connector
             |
       +-----+-----+
       |     |     |
      VBUS  D+    D-   GND
       |     |     |     |
      TVS   TVS   TVS   |
     (7.5A) (低电容) (低电容) |
       |     |     |     |
      ===   ===   ===   ===
      GND   GND   GND   GND
             |     |
          +--+-----+--+
          | 芯片/USB PHY |
          +------------+
  • VBUS线：使用 SMBJ7.5A。
  • D+/D-线：必须选用低电容TVS（如<5pF），例如专门的数据线保护TVS阵列（如SMBJ05C，但电压不同），以免破坏高速信号的完整性。

四、 选型对比与注意事项

  • 单向 (SMBJ7.5A) vs 双向 (SMBJ7.5CA)：
    • 单向：用于直流电路，反向特性与齐纳管同，正向特性与普通二极管同。
    • 双向：用于交流或可能产生正负浪涌的线路，特性曲线关于原点对称。
    • 选错后果：在双向浪涌环境中使用单向TVS，可能导致正向导通压降过低（0.7V）无法有效钳位负向浪涌。
  • 封装与功率：
    • SMB（DO-214AA）是中等功率封装。对于更高浪涌的应用，可考虑SMC（DO-214AB）封装；对于空间受限或低功率应用，可选用SOD-123、DFN等更小封装。
    • 同系列有不同电压等级（如SMBJ5.0A, SMBJ12A, SMBJ24A等），根据系统电压选择。
  • 响应时间：TVS的响应速度极快（通常<1ns），远快于压敏电阻（MOV），是应对ESD和快速瞬态的首选。
  • 与其它保护器件的协调：
    • TVS + 保险丝：提供过流和过压保护。
    • TVS + 磁珠/电感：构成LC滤波，增强高频噪声抑制。
    • TVS（二级保护） + GDT（气体放电管，一级保护）：用于雷击等高能浪涌的多级防护方案，GDT泄放大电流，TVS进行精细钳位

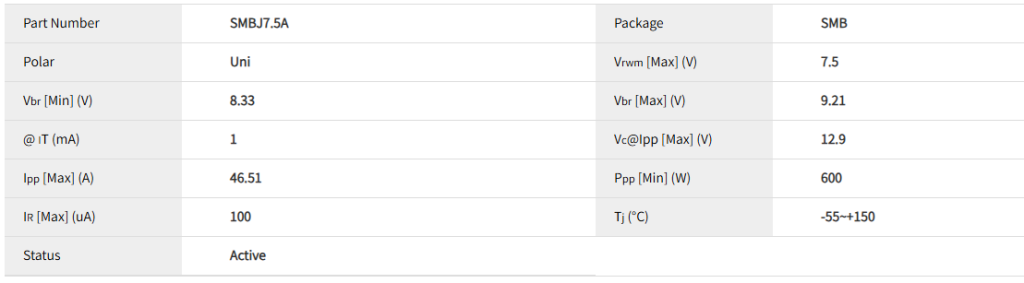

电性参数

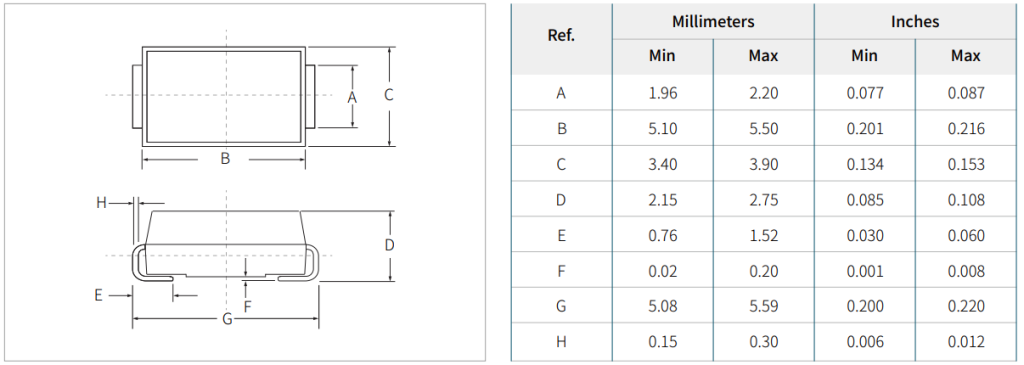

封装尺寸

数据手册

SMBJ7.5A 瞬态抑制二极管 数据手册下载

供货情况
SMBJ7.5A系列产品采用SOD-123FL封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj7-5a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
