SMBJ70A瞬态抑制二极管凭借其70V反向截止电压、600W峰值脉冲功率和亚纳秒级响应速度，被广泛应用于多个领域的电路防护设计中。它的核心作用是在瞬态过电压（如雷击、静电放电、开关浪涌）发生时，将电压钳制在113V的安全水平，保护后端敏感电路。
以下是其在不同领域的具体应用电路设计方案：
⚙️ 工业与通信领域
PLC I/O端口与变频器控制电路保护：工业现场环境恶劣，PLC和变频器易受电机启停等产生的浪涌冲击。SMBJ70A可反向并联于电源或信号线输入端，当浪涌到来时快速导通泄放能量。
RS485/CAN总线通信接口保护：工业通信总线长距离布线易耦合雷击浪涌。在接口处使用SMBJ70A，配合总线收发器的内置保护，可实现有效的ESD和浪涌防护。
🔋 电源与新能源系统
48V通信电源与基站电源管理：这是SMBJ70A的典型应用。它被置于电源模块的输入端，抑制电网波动或热插拔产生的瞬态高压，确保基站设备的稳定运行。
光伏逆变器DC侧与储能系统PCS单元：在光伏和储能系统中，直流侧电压较高且易受雷击影响。SMBJ70A可防护光伏面板至逆变器或电池组至PCS之间线路引入的浪涌。
充电桩通信模块保护：充电桩内部的通信模块与外部网络连接，SMBJ70A用于其电源和通信接口，防止雷击和电网扰动造成损坏。
💻 消费电子与通用电路
计算机与I/O接口保护：在计算机主板、外设接口等电路中，SMBJ70A用于保护Vcc总线及各类I/O接口，防止热插拔或ESD造成芯片损坏。
AC/DC电源输入端保护：在各种电子设备的开关电源输入端放置SMBJ70A，可有效吸收来自交流电网的电压尖峰，提升电源的可靠性。
电路设计核心要点
为实现最佳保护效果，设计时需遵循以下原则：
最小化引线电感：SMBJ70A的响应时间为亚纳秒级，为发挥其作用，从被保护线路到TVS管阳极/阴极的PCB走线应尽可能短（建议不超过15mm）。过长走线会引入寄生电感，导致被保护设备实际承受的电压远高于113V的钳位值。
优化泄放路径：浪涌电流的泄放回路面积要小。推荐使用2oz铜厚，并避免走线出现90°直角，以优化高频浪涌电流的路径，降低阻抗。
分级防护策略：在IEC 61000-4-5等更高等级浪涌测试要求下，单级SMBJ70A可能不足以应对巨大的雷击能量。此时应采用分级防护架构：
初级保护：在接口处使用气体放电管（GDT），泄放大部分浪涌电流。
次级保护：在电路内部使用SMBJ70A进行精确钳位，削平GDT动作后剩余的残压。
退耦元件：在两级之间可串联电阻或电感，使初级器件优先动作。

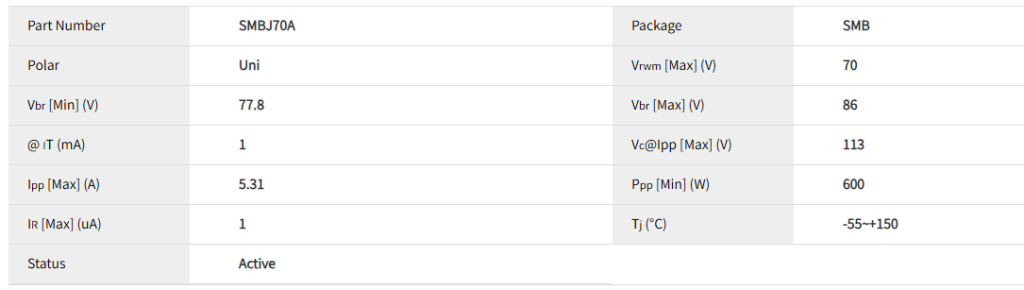

电性参数

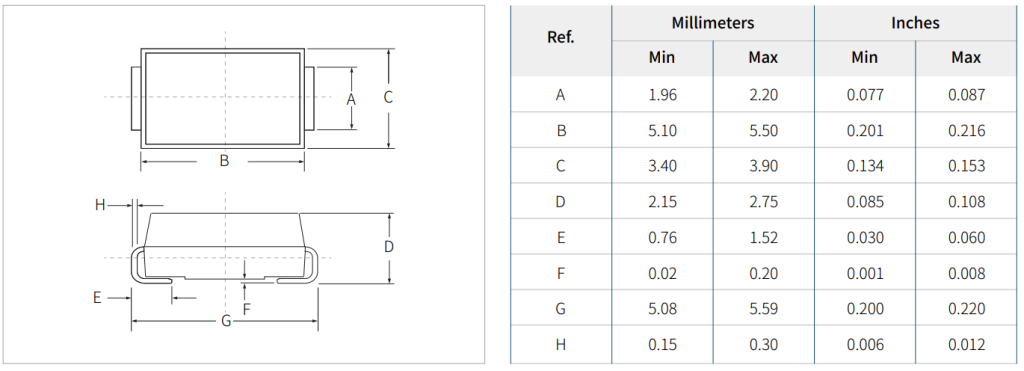

封装尺寸
数据手册
供货情况
SMBJ70A系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj70a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
