SMBJ85A 是一款表面贴装的瞬态抑制二极管，常用于为敏感电子设备提供电路保护。它能够在极短时间内吸收高达600W的峰值脉冲功率，将有害的过电压钳制在安全水平，防止雷击、静电放电等瞬态事件对电路造成破坏。
📊 核心参数速览
在开始设计前，先了解它的关键电气参数，这是电路设计的基石。
| 参数 | 数值 | 说明 |
|---|---|---|
| 峰值脉冲功率 (Ppp) | 600W | 在10/1000μs波形下测试，是衡量其浪涌吸收能力的关键指标。 |
| 反向关断电压 (Vrwm) | 85V | 电路正常工作时，TVS管处于关断状态，在此电压下漏电流极小。 |
| 击穿电压 (VBR) | 94.4V - 104V | TVS管开始导通并钳位的电压点。 |
| 最大钳位电压 (Vc) | 137V | 在承受4.4A峰值脉冲电流时，TVS管两端会出现的最高电压。被保护电路必须能承受此电压。 |
| 峰值脉冲电流 (Ipp) | 4.4A | 对应于10/1000μs波形下的最大峰值脉冲电流。 |
| 响应时间 | < 1.0ps | 从0V到击穿电压的响应速度极快，为亚纳秒级，能有效抑制陡峭的瞬态尖峰。 |
| 封装形式 | SMB (DO-214AA) | 标准的表面贴装封装，适合自动化生产，节省PCB空间。 |
💡 典型应用领域
SMBJ85A的应用非常广泛，主要覆盖以下几类场景：
- 电源线路保护：应用于AC/DC电源模块的输入端或输出端，抵御来自电网的浪涌或负载突变产生的过压。
- 信号接口保护：用于保护低频信号传输线，例如工业控制中常见的RS232、RS485通信接口，防止通信线缆引入的外部干扰。
- 通用电子设备：广泛应用于I/O接口和Vcc总线，为计算机、消费电子、电信和工业设备中的敏感电路提供通用防护。
🛠️ 电路设计方案与应用实例
将SMBJ85A集成到电路中并不复杂，关键在于位置选择和参数配合。
1. 通用设计原则
- 连接方式：将SMBJ85A跨接在被保护线路与参考地（GND）之间。对于单向TVS管（如SMBJ85A），其阴极（有标记的一端）接线路，阳极接地。
- PCB布局：TVS管应尽可能靠近被保护器件或接口放置，以减少引线电感，发挥最佳的钳位效果。
- 确保路径低阻抗：连接到地平面的走线应短而粗，确保浪涌电流能被迅速泄放到地。
2. 典型应用场景举例
- 场景一：直流电源输入端保护
在一个85V的直流电源输入端，并联SMBJ85A。当电源因雷击或电网波动出现高压尖峰时，TVS管迅速导通，将尖峰电压钳位在137V以下，保护后级DC-DC模块或负载。plaintext电源输入 (85V DC) ----+---- 到后级电路 | ▼ [SMBJ85A] | GND - 场景二：RS-485通信接口保护
RS-485接口的A、B线容易被雷击或静电损坏。可以在A线、B线分别对地接入SMBJ85A，将总线上的过压尖峰钳位，保护接口芯片。plaintextRS-485 A线 ----+---- 到RS-485芯片 | ▼ [SMBJ85A] | GND RS-485 B线 ----+---- 到RS-485芯片 | ▼ [SMBJ85A] | GND
3. 参数配合与验证
- 与被保护电路配合：确保被保护电路的最大工作电压低于85V，且其最高耐受电压高于137V的钳位电压。
- 保险丝配合：在极端过压导致TVS管短路失效时，配合的保险丝应能及时熔断，切断电源，防止故障扩大。
- 温度降额：注意SMBJ85A的工作温度范围可达150°C，但在高温环境下，其功率处理能力会有所下降，设计时需留有余量

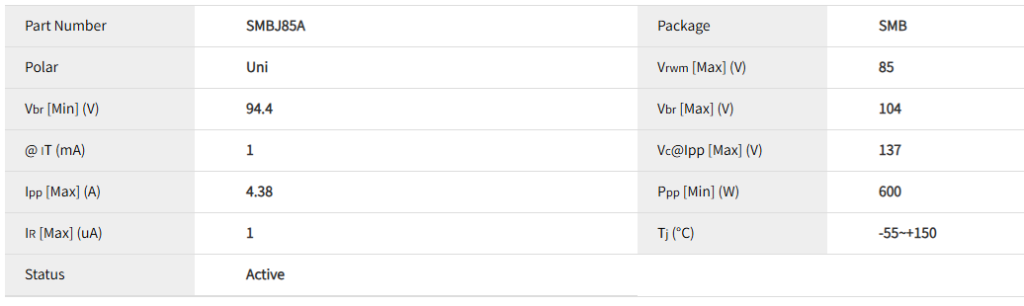

电性参数

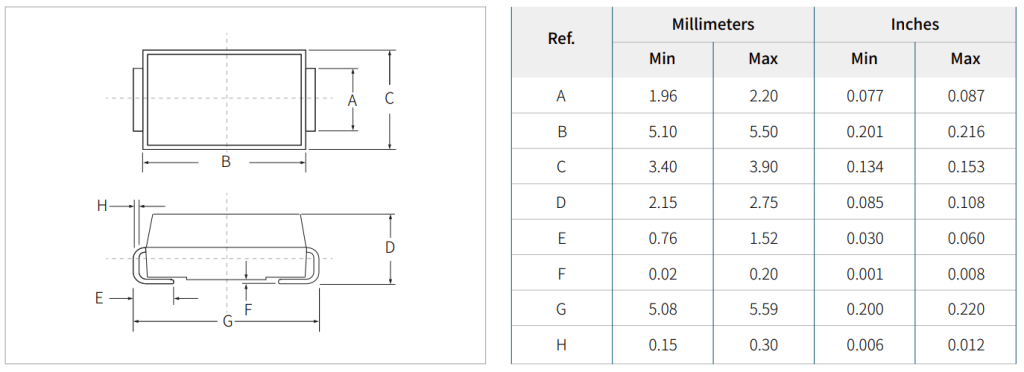

封装尺寸
数据手册
供货情况
SMBJ85A系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj85a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
