SMD1206-005 是一款非常小巧且实用的 0.05A 自恢复保险丝，非常适合用在空间紧张、需要防止过流损坏的各类低压电子设备中 。
下面整理了它的核心参数、典型应用领域以及电路设计要点，希望能帮助你更好地进行设计。
核心参数解读 (SMD1206-005)
- 保持电流 (I<sub>hold</sub>)：0.05A (50mA)。这是电路正常工作时，保险丝保证不动作的最大电流 。
- 跳闸电流 (I<sub>trip</sub>)：0.15A (150mA)。当电流达到这个值时，保险丝会开始动作（电阻迅速升高）来保护电路 。
- 最大电压 (V<sub>max</sub>)：60V。它所能安全承受的最高电压，适用于常见的低压电路环境 。
- 最大电流 (I<sub>max</sub>)：100A。表示保险丝在故障状态下能够承受的瞬间最大短路电流 。
- 工作温度：-40℃ ~ +85℃。这是它能可靠工作的环境温度范围 。需要注意的是，在温度较高的环境下，保持电流会下降，需要降额使用 。
- 典型外观：标准 1206 封装 。作为参考，它的尺寸非常小巧，大约为 3.2mm x 1.6mm。
典型应用领域
这款保险丝因其小电流和自恢复特性，被广泛应用在各类低压电子设备中：
- USB接口保护：保护USB集线器、端口和外设（如鼠标、键盘）免受短路或过载损坏 。
- 消费电子：用于智能手机、平板电脑、数码相机的电池和端口保护，以及充电器和移动电源的过流防护 。
- 物联网与智能设备：确保空间受限的智能模块、传感器等设备的安全运行 。
- 工业与通信设备：应用于电路板、通信安防设备、楼宇自动化等 。
- 电池管理：常用于电池保护板 (PCM/PCM) 中，防止电池过流或短路 。
电路设计要点
在电路设计时，除了参考基本参数，下面这几点可以特别关注一下：
- 工作温度降额：这是最关键的一点。PTC对温度敏感，在 60℃ 的高温环境下，它的实际保持电流可能会下降到标称值的 70%~80% 左右（具体数据需查厂家手册）。如果产品在高温下工作，需要选更大电流的型号 。
- 内阻影响：SMD1206-005的初始阻值（冷态）通常在几欧姆（如 3.6Ω），动作后阻值会升到更高（如 50Ω） 。在低功耗或精密电路中，需要评估这个电阻本身带来的微小压降和功耗，看是否会影响电路正常工作。
- 布局建议：
- 匹配下游电路：它的跳闸速度（例如在0.25A电流下，最大动作时间 1.5s）需要快于后端被保护器件（如IC、二极管）的损坏时间阈值，才能真正起到保护作用

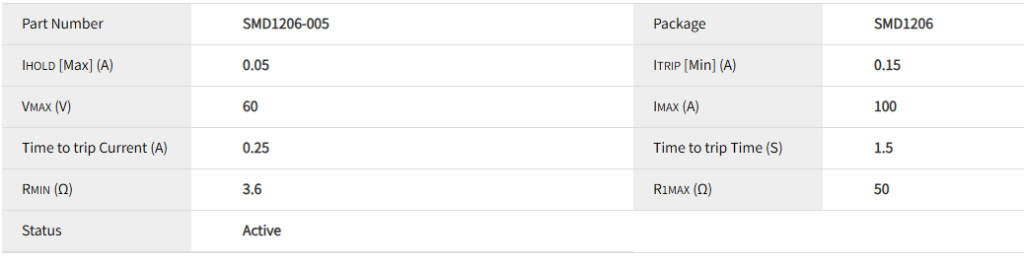

电性参数

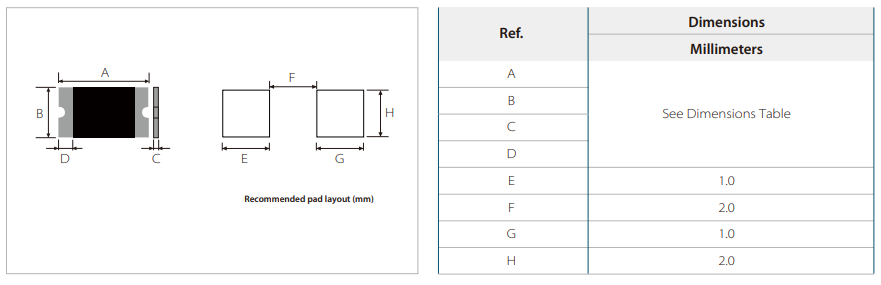

封装尺寸
数据手册
供货情况
SMD1206-005系列产品采用 SMD1206 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-pptc/smd1206-005/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
