SMD1206-010-33PTC是一款专为33V高压场景设计的自恢复保险丝，紧凑的1206封装使其非常适合在空间受限的电路中提供可靠的过流和浪涌保护。
以下是该器件的典型应用领域及对应的电路保护方案：
核心应用领域
根据其33V的耐压和贴片封装特性，该器件广泛应用于以下领域的过流保护：
- 电池保护板：用于单节或多节串联锂电池组（如电动工具、吸尘器电池）的过流、短路保护。
- USB接口与外设：在快充充电器、移动电源、USB集线器中，保护VBUS总线（最高20V）及下游电路。
- 电源端口：作为各类电子设备的直流输入端口（12V/24V系统）的过载保护。
- 安防与照明：LED驱动器、安防摄像头、智能门锁的电源输入级保护。
- 通用电子产品：PDAs、数码相机、便携式医疗设备等。
典型电路保护方案
在实际电路设计中，SMD1206-010-33通常串联在需要保护的电源输入路径中，以下是几种典型拓扑：
1. 电池包（PCM）保护方案
场景：2串或3串锂电池组（标称电压7.4V/11.1V，充满约12.6V/16.8V）。
方案：将PTC串联在电池保护IC的MOSFET前端或后端。
2. USB接口过流保护
场景：USB 3.0/Type-C接口（最大20V）。
方案：放置在USB电源引脚（VBUS）入口处，位于主电源IC之前。
- 动作阈值：当负载电流超过
I_trip（动作电流）时，PTC发热跳变。 - 配合元件：通常并联一个小电容（如0.1uF）用于抑制浪涌，防止PTC误动作。
3. 通用电源输入端口
场景：12V或24V工业控制、安防设备。
方案：串联在DC插座的输入端。
- 选型考量：33V的耐压足以应对24V系统的电压波动，
I_hold（保持电流）100mA适合小信号电路或传感器供电。 - 布局建议：PTC应放置在被保护电路的前端，且靠近电源入口以利用其电阻限制下游短路电流。
设计参考要点
在应用该器件时，需特别关注以下参数以确保保护的有效性：
- 保持电流的温度降额
PTC对温度敏感。在高温环境下，其保持电流会显著下降。例如，在60℃环境温度下，100mA规格的有效保持电流可能降至标称值的50%-70%。设计时需根据最高工作环境温度进行降额使用。 - 动作时间
故障电流越大，动作越快。对于该型号：- 在1A电流（10倍额定值）下，典型动作时间在0.1秒以内。
- 在200mA电流（2倍额定值）下，动作时间可能延长至1秒左右。
- PCB布局
- 散热考虑：PTC靠自身发热动作，布局时应避免大面积覆铜直接连接焊盘将热量导走，否则会导致动作变慢。
- 耐压隔离：虽然封装小，但在33V应用中，需确保焊盘之间的爬电距离符合安规要求。
- 电气特性核对
确认以下关键参数满足设计需求：- V_max (最大工作电压)：33V
- I_hold (保持电流)：0.10A @ 23℃
- I_trip (最小动作电流)：0.20A @ 23℃
- R_min (最小电阻)：通常为1.0Ω~4.0Ω
总结来说，该器件是低压电子设备中"口线"或"小功率电源轨"过流保护的理想选择，既节省PCB空间，又能提供免维护的自恢复特性。

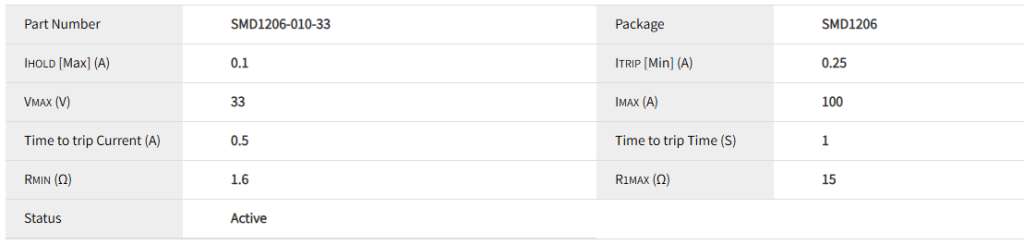

电性参数

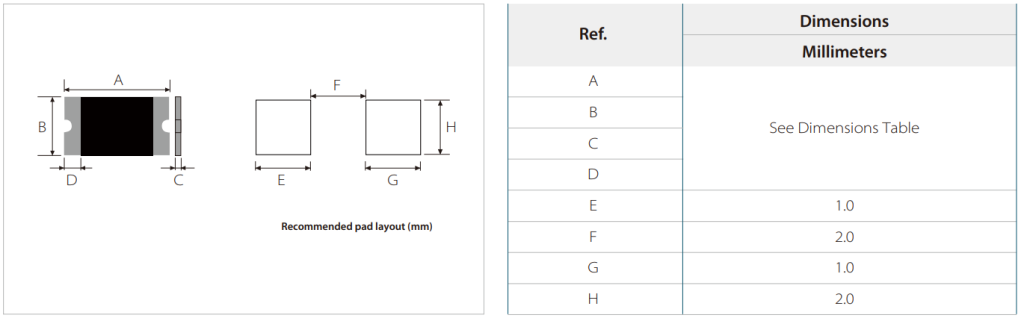

封装尺寸
数据手册
供货情况
SMD1206-010-33系列产品采用SMD1206封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-pptc/smd1206-010-33/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
