SMD1206-050是一种1206封装、工作电压5V的静电抑制器（ESD保护器件），主要用于防护电路中的静电放电（ESD）和瞬态电压（如EFT、浪涌）。以下是其典型应用领域及电路设计要点：

一、应用领域

  1. 通信接口保护
    • USB 2.0/3.0、HDMI、RS-232：保护数据线（D+/D-、CLK等）免受ESD损坏。
    • 以太网（RJ45）：防护PHY芯片的差分信号线（如TX/RX）。
  2. 消费电子产品
    • 手机/平板按键电路、触摸屏接口、耳机接口。
    • 智能穿戴设备的充电/数据接口。
  3. 工业控制
    • PLC的I/O端口、传感器信号线（如4-20mA、RS-485）。
  4. 汽车电子
    • CAN总线、LIN总线、车载娱乐系统的敏感信号线。
  5. 电源管理
    • 低压DC电源输入/输出端（如5V电源轨）的瞬态抑制。

二、电路设计要点

1. 典型连接方式

  • 信号线保护：并联在信号线与地之间（如USB数据线）： 信号线 ────┬───── 负载 │ SMD1206-050 │ GND
  • 电源线保护：并联在电源（VCC）与地之间，需配合滤波电容： VCC ────┬──── 负载 │ SMD1206-050 │ GND

2. 关键设计参数

  • 钳位电压：SMD1206-050的击穿电压约6.4V（典型值），确保低于被保护器件的耐压值。
  • 响应时间：通常<1ns，需确保比受保护信号的上升时间快（如高速信号线）。
  • 电容值：约50pF（低频信号适用），高频信号（如USB3.0）需选更低电容的TVS。

3. 布局注意事项

  • 就近放置：尽量靠近接口或连接器（如USB端口），缩短ESD路径。
  • 低阻抗接地：使用宽而短的走线连接到干净的地平面，避免接地反弹。
  • 多信号线保护：若有多条信号线（如差分对），每条线需独立放置ESD器件。

4. 配合其他防护措施

  • LC滤波：在ESD器件前端串联小电阻（如22Ω）或磁珠，抑制高频噪声。
  • 多层板设计：完整的地平面可提升ESD泄放效率。

三、选型对比建议

  • 高频信号：若信号速率>100MHz（如HDMI），考虑低电容TVS（如SMD0402-050，电容<1pF）。
  • 更高电压：若电源电压>5V，选择对应电压型号（如SMD1206-100用于12V系统）。

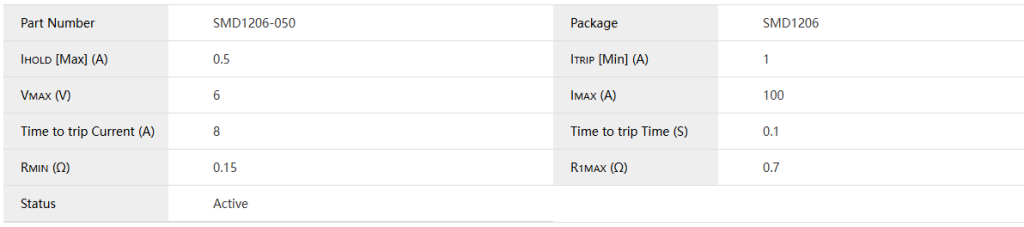

电性参数

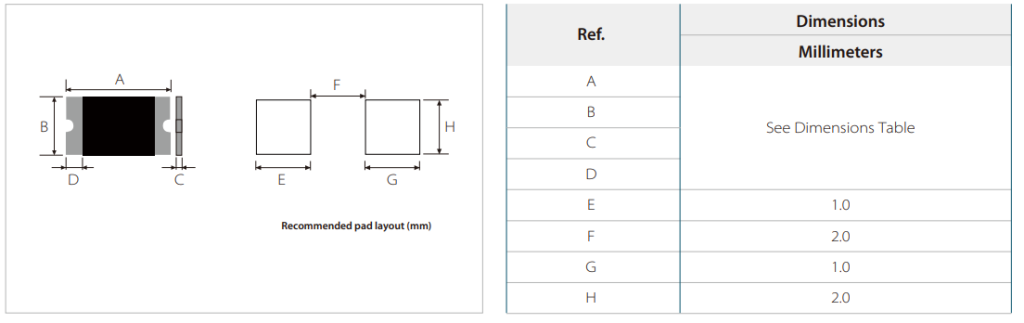

封装尺寸

数据手册

SMD1206-050 静电抑制器 数据手册下载

供货情况
SMD1206-050系列产品采用SMB封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-pptc/smd1206-050/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
