SMD1206-050-24自恢复保险丝产品参数及其应用

SMD1206-050-24 是一款表面贴装自恢复保险丝（PPTC），封装为 1206，主要参数为 24V / 0.5A。

核心电气参数
最大电压 (Vmax)：24V DC

保持电流 (Ihold)：0.5A（500mA）。在此电流下，器件保持低阻态，不影响电路正常工作

跳闸电流 (Itrip)：1A。电流达到此值时，器件动作进入高阻态，切断电路

最大故障电流 (Imax)：不同品牌标称值有差异，常见为 40A 或 100A

初始电阻 (Rmin)：150mΩ（毫欧）

跳断后电阻 (R1max)：750mΩ（毫欧）

动作时间：100ms（典型值，在 8A 故障电流下）

物理与环境特性

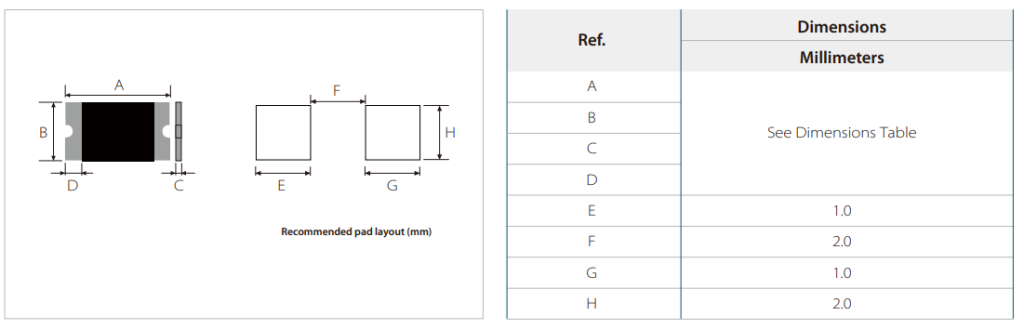

封装尺寸：1206（通常为 3.4mm × 1.8mm × 1.25mm）

工作温度：-40℃ 至 +85℃

环保合规：符合 RoHS 标准，无铅无卤

主要应用场景
该器件主要用于空间受限的低压直流电路中的过流保护，典型应用包括：

USB 接口保护：USB 集线器、端口及外设的即插即用保护

电池与端口保护：手机、平板电脑等便携设备的电池和充电端口

计算机与外设：主板、磁盘驱动器、CD-ROM 等

消费电子与 IoT：游戏机端口、智能家居传感器、可穿戴设备等...

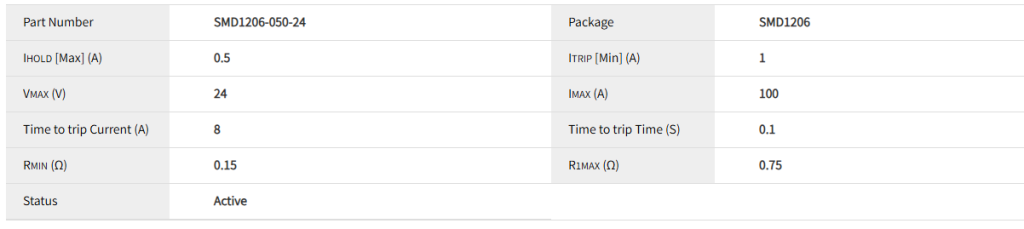

电性参数
